| Salidas de línea TRS balanceadas | |
|---|---|
| Número | 2 |
| Tipo | Jack |
| Tamaño | 6.35mm - 1/4" |
| THD+N @ 1kHz | -93dB |
| Impedancia de salida | 204 Ω |
| Nivel de salida máximo | 18 dBu (diferencial) |
| Rango dinámico | 104 dB |
| Salida de auriculares | |
| THD+N @ 1kHz | -93dB |
| Impedancia de salida de auriculares | 51 Ω |
| Nivel de salida máximo de auriculares | 10 dBu |
| Rango dinámico | 99 dB |
| Entrada | |
| THD+N @ 1kHz | -80dB |
| Impedancia de entrada | 20 kΩ |
| Nivel de entrada máximo 0dBFS | +7 dBu (diferencial) |
| Nivel de entrada mínimo 0dBFS | -42 dBu (diferencial) |
| Resolución | |
| Entrada | 24 bits |
| Salida | 24 bits |
| Frecuencia | |
| Tasa de muestreo | 48kHz |
| CPU | |
|---|---|
| Arquitectura | ARM 64 bits |
| Núcleos | 6 |
| Frecuencia máxima de CPU | 1.8GHz |
| RAM | |
| Tipo | DDR4 |
| Tamaño | 4GB |
| Almacenamiento | |
| Capacidad | 32GB |
| Bluetooth | |
| Codec | SBC, AAC |
| USB A | |
| Estándar | USB 2.0 |
| Potencia | 5V 1.5A 7.5W |
| Función | Host |
| USB C | |
| Estándar | USB 2.0 |
| Potencia | 0W, solo datos |
| Función | Dispositivo |
| Salidas de línea TRS balanceadas | |
|---|---|
| Número | 2 |
| Tipo | Jack |
| Tamaño | 6.35mm - 1/4" |
| THD+N @ 1kHz | -102dB |
| Impedancia de salida | 204 Ω |
| Nivel de salida máximo | 18 dBu (diferencial) |
| Rango dinámico | 110 dB |
| Salida de auriculares | |
| THD+N @ 1kHz | -92dB |
| Impedancia de salida de auriculares | 51 Ω |
| Nivel de salida máximo de auriculares | 10 dBu |
| Rango dinámico | 110 dB |
| Entrada | |
| THD+N @ 1kHz | -80dB |
| Impedancia de entrada | 20 kΩ |
| Nivel de entrada máximo 0dBFS | +7 dBu (diferencial) |
| Nivel de entrada mínimo 0dBFS | -42 dBu (diferencial) |
| Resolución | |
| Entrada | 24 bits |
| Salida | 24 bits |
| Frecuencia | |
| Tasa de muestreo | 48kHz |
| CPU | |
|---|---|
| Arquitectura | ARM 64 bits |
| Núcleos | 8 |
| Frecuencia máxima de CPU | 2.4GHz |
| RAM | |
| Tipo | DDR4 |
| Tamaño | 4GB |
| Almacenamiento | |
| Capacidad | 32GB |
| Bluetooth | |
| Codec | SBC, AAC |
| USB A | |
| Estándar | USB 2.0 |
| Potencia | 5V 1.5A 7.5W |
| Función | Host |
| USB C | |
| Estándar | USB 2.0 |
| Potencia | 0W, solo datos |
| Función | Dispositivo |
Notas
→ Como medida de seguridad, el volumen maestro Midi CC7 no se maneja.
→ Los siguientes mensajes Midi CC se consideran solo si un controlador Midi está conectado, ya sea en el puerto "USB Host" del AstroLab o en el puerto "Midi Din".
Rueda de modulación y pedales:
| Parámetro | CC | Envío | Recepción |
|---|---|---|---|
| Rueda de modulación | 1 | Siempre | Siempre |
| Expresión | 11 | Siempre | Siempre |
| Aux 1 | 12 | Siempre | NA |
| Aux 2 | 13 | Siempre | NA |
| Sustain | 64 | Siempre | Siempre |
Codificadores:
| Parámetro | CC | Envío | Recepción |
|---|---|---|---|
| Brillo | 74 | No vinculado | Siempre |
| Tiempo | 76 | No vinculado | Siempre |
| Timbre | 71 | No vinculado | Siempre |
| Movimiento | 77 | No vinculado | Siempre |
| FX A | 93 | No vinculado | Siempre |
| FX B | 18 | No vinculado | Siempre |
| Delay | 19 | No vinculado | Siempre |
| Reverb | 16 | No vinculado | Siempre |
Tenga en cuenta que todos estos controles solo envían mensajes cuando no se establece ningún "Enlace" entre AstroLab y Analog Lab.
Parámetros de Analog Lab:
El envío de los siguientes mensajes CC a AstroLab permitirá controlar los siguientes parámetros:
| Parámetro | CC | Envío | Recepción |
|---|---|---|---|
| Preset anterior | 102 | NA | Siempre |
| Siguiente preset | 103 | NA | Siempre |
| Rotativo rápido On/Off | 111 | NA | Siempre |
| FX A On/Off | 112 | NA | Siempre |
| FX B On/Off | 113 | NA | Siempre |
| Delay On/Off | 114 | NA | Siempre |
| Reverb On/Off | 115 | NA | Siempre |
| Fader 1 | 73 | NA | Siempre |
| Fader 2 | 75 | NA | Siempre |
| Fader 3 | 79 | NA | Siempre |
| Fader 4 | 72 | NA | Siempre |
| Fader 5 | 80 | NA | Siempre |
| Fader 6 | 81 | NA | Siempre |
| Fader 7 | 82 | NA | Siempre |
| Fader 8 | 83 | NA | Siempre |
| Fader 9 | 85 | NA | Siempre |
Tenga en cuenta que AstroLab reacciona a los mensajes CC de los Faders, al igual que los visibles en Analog Lab.

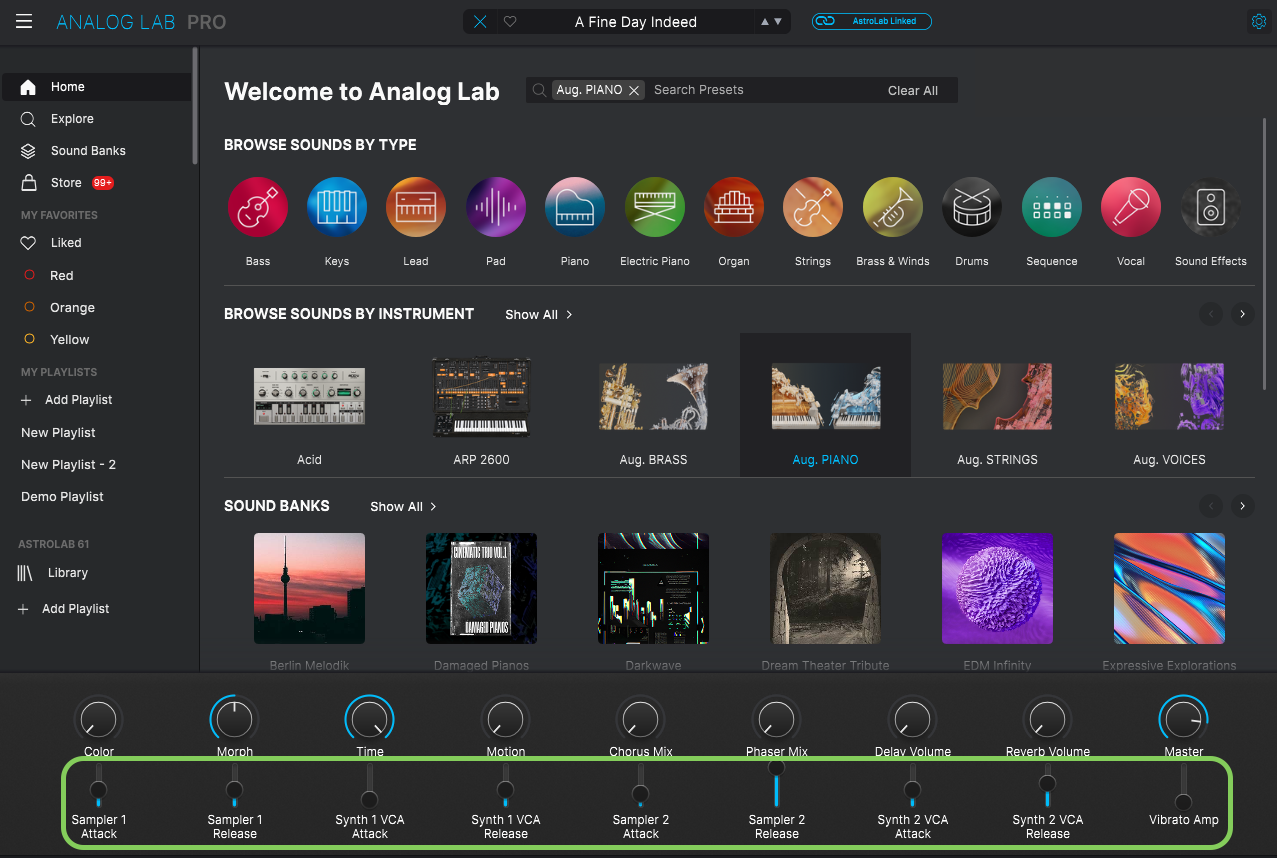

Si AstroLab está vinculado a Analog Lab, dichos mensajes CC controlarán los faders de Analog Lab:
Parámetros avanzados:
También puede controlar algunos otros parámetros específicos con los siguientes mensajes:
| Parámetro | CC | Envío | Recepción |
|---|---|---|---|
| Canción anterior | 104 | NA | Siempre |
| Siguiente canción | 105 | NA | Siempre |
| Arp On/Off | 106 | NA | Siempre |
| Arp Hold | 107 | NA | Siempre |
| Iniciar grabación | 108 | NA | Siempre |
| Reproducir/Detener | 109 | NA | Siempre |
| Tap Tempo | 110 | NA | Siempre |
Si tiene más preguntas, no dude en contactarnos.
