| Sorties ligne TRS symétriques | |
|---|---|
| Nombre | 2 |
| Type | Jack |
| Taille | 6,35 mm - 1/4" |
| THD+N @ 1 kHz | -93 dB |
| Impédance de sortie | 204 Ω |
| Niveau de sortie maximal | 18 dBu (différentiel) |
| Plage dynamique | 104 dB |
| Sortie casque | |
| THD+N @ 1 kHz | -93 dB |
| Impédance de sortie du casque | 51 Ω |
| Niveau de sortie maximal du casque | 10 dBu |
| Plage dynamique | 99 dB |
| Entrée | |
| THD+N @ 1 kHz | -80 dB |
| Impédance d’entrée | 106 kΩ |
| Niveau d’entrée maximal 0 dBFS | +12 dBu (différentiel) |
| Niveau d’entrée maximal 0 dBFS | -36 dBu (différentiel) |
| Résolution | |
| Entrée | 24 bits |
| Sortie | 24 bits |
| Fréquence | |
| Fréquence d’échantillonnage | 48 kHz |
| CPU | |
|---|---|
| Architecture | ARM 64 bits |
| Cœurs | 6 |
| Fréquence CPU Max | 1,8 GHz |
| RAM | |
| Type | DDR4 |
| Taille | 4 Go |
| Stockage | |
| Capacité | 32 Go |
| Bluetooth | |
| Codec | SBC, AAC |
| USB A | |
| Standard | USB 2.0 |
| Alimentation | 5 V 1,5 A 7,5 W |
| Fonction | Hôte |
| USB C | |
| Standard | USB 2.0 |
| Alimentation | 0 W, données uniquement |
| Fonction | Appareil |
Remarques
→ Par mesure de sécurité, le MIDI CC7 Master Volume n’est pas pris en charge.
→ Les messages MIDI CC suivants ne sont pris en compte que si un contrôleur MIDI est branché, soit sur le port « USB Host » de l’AstroLab, soit sur le port « Midi Din ».
Molette Mod et Pédales :
| Paramètre | CC | Envoi | Réception |
|---|---|---|---|
| Mod Wheel | 1 | Toujours | Toujours |
| Expression | 11 | Toujours | Toujours |
| Aux 1 | 12 | Toujours | NA |
| Aux 2 | 13 | Toujours | NA |
| Sustain | 64 | Toujours | Toujours |
Encodeurs :
| Paramètre | CC | Envoi | Réception |
|---|---|---|---|
| Brightness | 74 | Non lié | Toujours |
| Time | 76 | Non lié | Toujours |
| Timbre | 71 | Non lié | Toujours |
| Movement | 77 | Non lié | Toujours |
| FX A | 93 | Non lié | Toujours |
| FX B | 18 | Non lié | Toujours |
| Delay | 19 | Non lié | Toujours |
| Reverb | 16 | Non lié | Toujours |
Veuillez noter que tous ces contrôles n’enverront des messages que si aucun lien (« Link ») n’est établi entre l’AstroLab et Analog Lab.
Paramètres d’Analog Lab :
Envoyer les messages CC suivants à l’AstroLab permettra de contrôler les paramètres suivants :
| Paramètre | CC | Envoi | Réception |
|---|---|---|---|
| Previous Preset | 102 | NA | Toujours |
| Next Preset | 103 | NA | Toujours |
| Rotary Fast On/Off | 111 | NA | Toujours |
| FX A On/Off | 112 | NA | Toujours |
| FX B On/Off | 113 | NA | Toujours |
| Delay On/Off | 114 | NA | Toujours |
| Reverb On/Off | 115 | NA | Toujours |
| Fader 1 | 73 | NA | Toujours |
| Fader 2 | 75 | NA | Toujours |
| Fader 3 | 79 | NA | Toujours |
| Fader 4 | 72 | NA | Toujours |
| Fader 5 | 80 | NA | Toujours |
| Fader 6 | 81 | NA | Toujours |
| Fader 7 | 82 | NA | Toujours |
| Fader 8 | 83 | NA | Toujours |
| Fader 9 | 85 | NA | Toujours |
Veuillez noter que l’AstroLab réagit aux messages CC des Faders, tout comme ceux qui sont visibles sur Analog Lab.

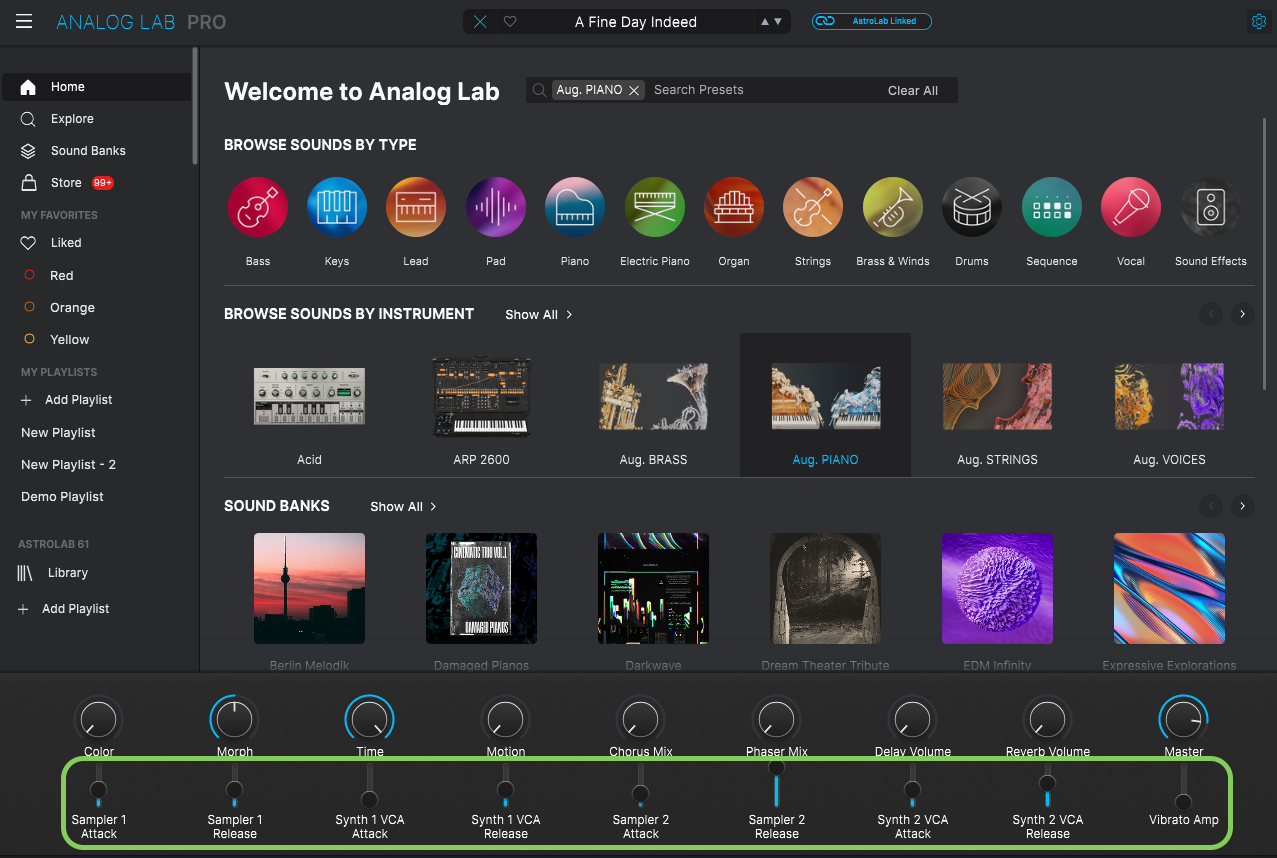

Si l’AstroLab est lié à Analog Lab, ce genre de messages CC contrôleront les faders d’Analog Lab :
Paramètres avancés :
Vous pouvez aussi contrôler d’autres paramètres spécifiques à l’aide des messages suivants :
| Paramètre | CC | Envoi | Réception |
|---|---|---|---|
| Previous Song | 104 | NA | Toujours |
| Next Song | 105 | NA | Toujours |
| Arp On/Off | 106 | NA | Toujours |
| Arp Hold | 107 | NA | Toujours |
| Start Record | 108 | NA | Toujours |
| Play/Stop | 109 | NA | Toujours |
| Tap Tempo | 110 | NA | Toujours |
Si vous avez d'autres questions, n’hésitez pas à nous contacter
