El AudioFuse X8 IN es una unidad de medio espacio de rack con 8 entradas balanceadas de nivel de línea en TRS de 1/4", cada una con un convertidor analógico-digital (A/D) de primera clase. La salida se proporciona en un par de puertos ópticos Toslink que utilizan el estándar de audio digital ADAT, que funcionan con una resolución de 24 bits y pueden operar a frecuencias de muestreo de hasta 96 kHz. Proporcionan datos a cualquier interfaz de audio con entradas ADAT. Cada entrada puede tener un pad de 12 dB conmutable para señales de entrada fuertes, y se pueden enlazar pares de entradas pares e impares adyacentes para facilitar el funcionamiento en estéreo.

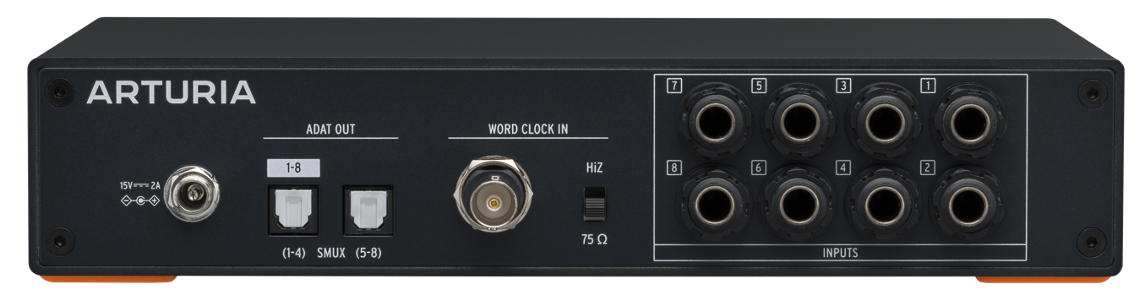

Además de estas funciones, el AudioFuse X8 IN puede enviar señales de reloj a través de las salidas ADAT o recibir señales Word Clock mediante una entrada BNC del panel trasero con terminación conmutable. Esto te permite sincronizar tu interfaz de audio con el AudioFuse X8 IN directamente, o integrarlo con un sistema de audio digital más grande utilizando un Word Clock común.
El AudioFuse X8 IN se presenta en un cómodo chasis de medio espacio de rack, con una oreja de rack y una placa de conexión. Éstas no estorban cuando se utiliza el AudioFuse X8 IN como unidad de sobremesa, y se pueden quitar y poner en uso cuando se conecta a un segundo AudioFuse X8 IN o a una unidad convertidora de digital a analógico (D/A) de 8 canales ADAT a línea AudioFuse X8 OUT. El resultado es un procesador convencional de un solo rack que puede añadirse a cualquier sistema estándar de montaje en rack.
Fácil de configurar y de utilizar, el AudioFuse X8 IN es la forma más sencilla de añadir más entradas a tu equipo de interfaz de audio – ¡para que siempre puedas añadir ese nuevo sintetizador al que le has echado el ojo! (¡Y luego otro, y otro...!)
| Entradas de línea | |
|---|---|
| Tipo | TRS balanceado |
| Impedancia de entrada de línea | 20 kΩ (balancedo), 10 kΩ (sin balancear) |
| Nivel máximo de entrada (min. ganancia, 1 kHz @ 0.5% THD+N) | +24 dBu |
| Atenuación del pad | –12 dB |
| Respuesta de frecuencia (A/D) 20 Hz a 20 kHz | ±0.06 dB típico |
| Rango de dinámica | 119 dB (ponderado A) |
| THD+N | –112 dB (ponderado A) |
| Reloj | |
|---|---|
| Frecuencias admitidas | 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz |
| Fuente de alimentación | |
|---|---|
| Tipo de conector | IEC 60320 C14 |
| Entrada de alimentación | 100 V a 240 V AC, 50 ó 60 Hz |
| Potencia de salida | 15 V DC, 2.0 A, 30 W |
Una vez que hayas configurado tu hardware, la siguiente parte del proceso es registrarlo con Arturia.
Sigue las instrucciones que encontrarás en la caja con tu unidad para acceder al sitio web de Arturia, y registrarla. Necesitarás un número de serie y un código de desbloqueo, que encontrarás en la parte inferior de la unidad.
También puedes ir directamente a la página de inicio de AudioFuse X8, y seguir las instrucciones que allí se indican.
Tras registrar tu AudioFuse X8 IN, podrás descargar los distintos efectos de software de nuestra suite creativa y Analog Lab Intro.

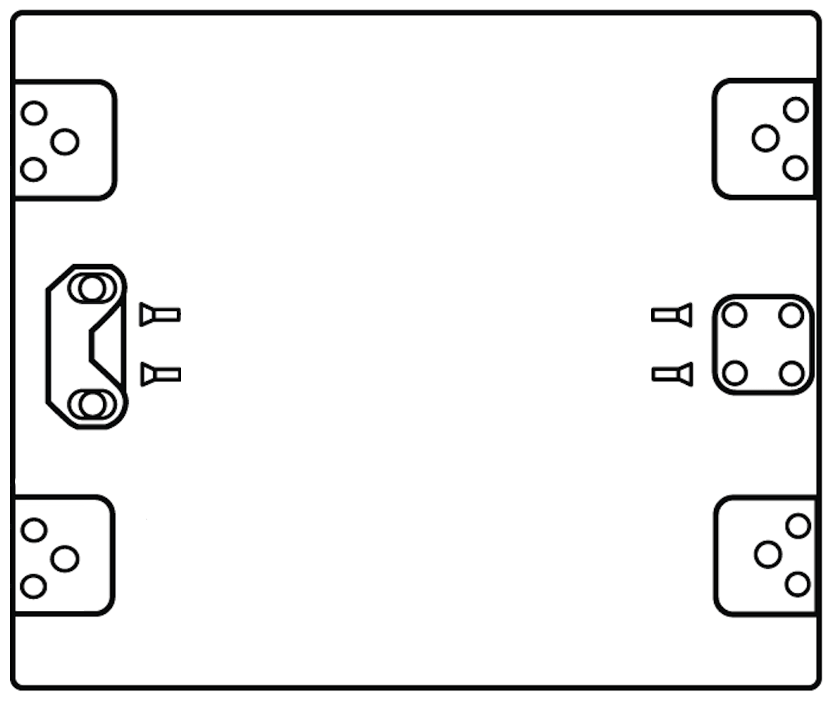

La parte inferior de la unidad tiene un par de posiciones de almacenamiento empotradas, una para una oreja de rack naranja simple y otra para una placa de conexión cuadrada. Cada una tiene dos tornillos de montaje del tamaño adecuado.
Nota
Observa que la placa de conexión tiene cuatro orificios para tornillos, pero sólo dos tornillos. Los agujeros adicionales se utilizan para conectar una segunda unidad utilizando los tornillos suministrados.
Nota
La unidad viene con tornillos de montaje especialmente elegidos para este fin. No utilices otros tornillos y sigue atentamente las instrucciones de este artículo de preguntas frecuentes. No querrás que tu nuevo convertidor se caiga del rack, ¿verdad?

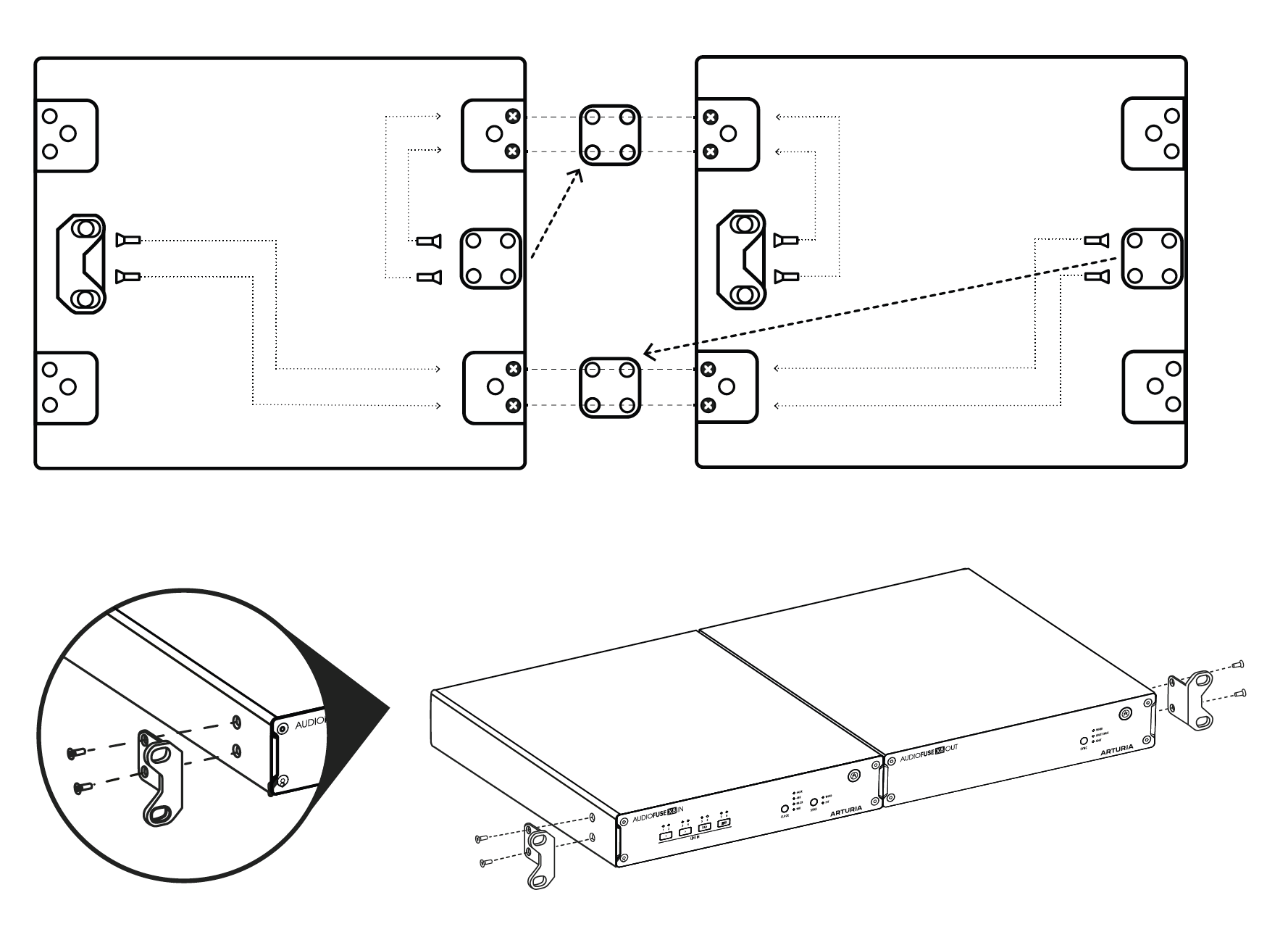

Coloca las orejas de rack y las placas de conexión en la configuración mostrada arriba, y el AudioFuse X8 IN y su compañero X8 OUT o X8 IN estarán listos para encajar en tu rack.
Nota
Recomendamos montar las unidades AudioFuse X8 en un rack con un espacio abierto por encima o por debajo, para ayudar a mantenerlas frías durante el funcionamiento.
Word clock es una señal de reloj que se utiliza para sincronizar dispositivos entre sí y puede utilizarse como alternativa a ADAT Sync en función de los dispositivos, la configuración y las necesidades.
De hecho, Word Clock se puede utilizar para sincronizar tantos dispositivos digitales de tu estudio como dispositivos se puedan encadenar fácilmente.
AudioFuse X8 IN proporciona un conector BNC para datos Word Clock procedentes de una fuente de reloj externa.

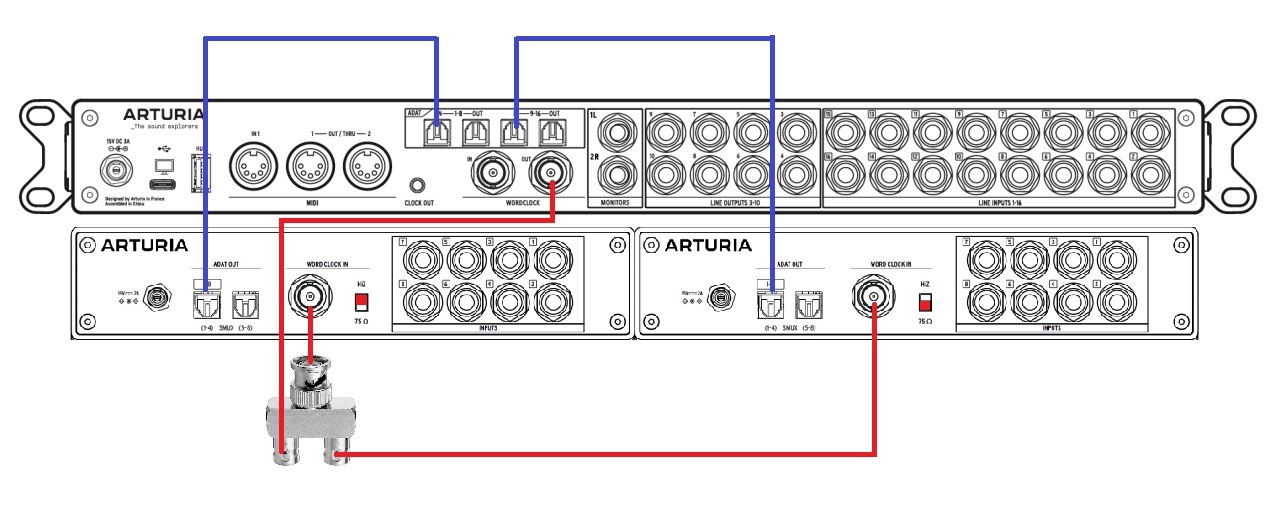

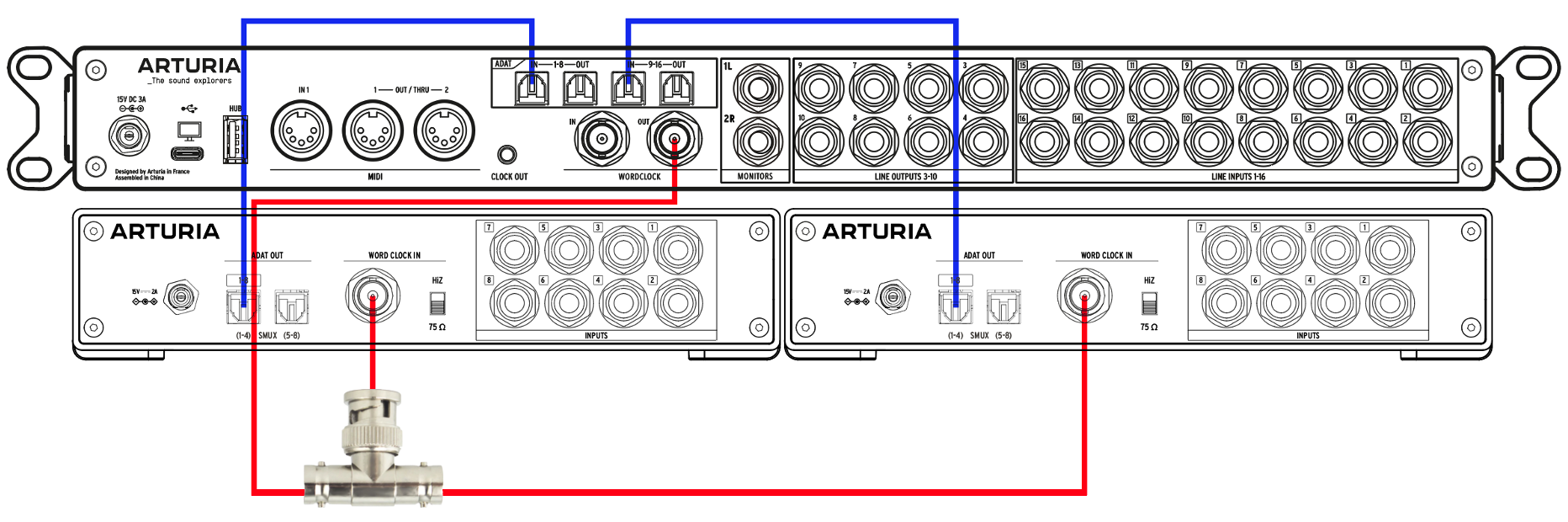

- En el ejemplo siguiente, se han conectado dos unidades AudioFuse X8 IN desde sus puertos ADAT 1 OUT (En 44.1 ó 48Khz) a un AudioFuse 16Rig ADAT INs 1 & 2 con ayuda de cables ADAT (Toslink óptico) para recuperar sus 8 canales.
- Hay que conectar un cable BNC desde la salida de Word Clock del AudioFuse 16Rig a la primera entrada de Word Clock del AudioFuse X8 IN y desde ahí conectarlo a la segunda entrada de Word Clock con la ayuda de un conector BNC en «T» y así encadenarlos (Para ello necesitarás una «T» junto con dos cables BNC).
Aquí tienes un ejemplo de conector «T» utilizado para este tipo de propósito:
Por supuesto, en este tipo de configuración, la interfaz principal (aquí AudioFuse16Rig) tendrá que ajustarse a la fuente de reloj Interna y las otras interfaces (aquí AudioFuse X8 INs) ajustarse a la Word clock externa con la ayuda del botón SYNC situado en el panel frontal:
Nota
Si no hay ningún cable BNC conectado a la entrada del WORD CLOCK del panel trasero, el botón de SYNC no hace nada: la unidad pasa por defecto a sincronización interna y no se puede cambiar.
