MiniBrute 2S - Preguntas Generales

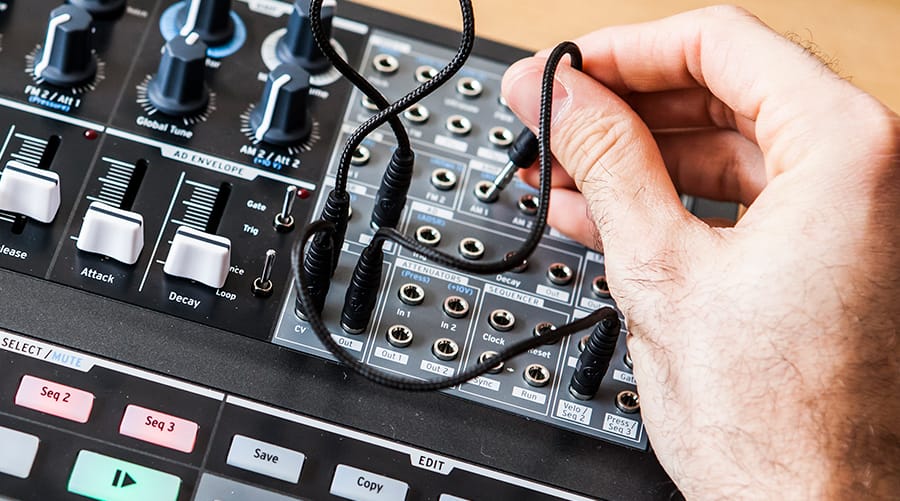

Las tomas de Salida están etiquetadas con cuadrados blancos que contienen texto o un logotipo.

Las tomas de Entrada están etiquetadas con texto simple.

Las conexiones Internas predeterminadas están etiquetadas con texto Azul.
Nota: Para desconectar la conexión pre-cableada, conecte un cable en la entrada correspondiente.

Los siguientes parámetros pueden afectar drásticamente el sonido del MiniBrute, por lo que si tiene un sonido distorsionado o extraño, primero verifique esos parámetros:

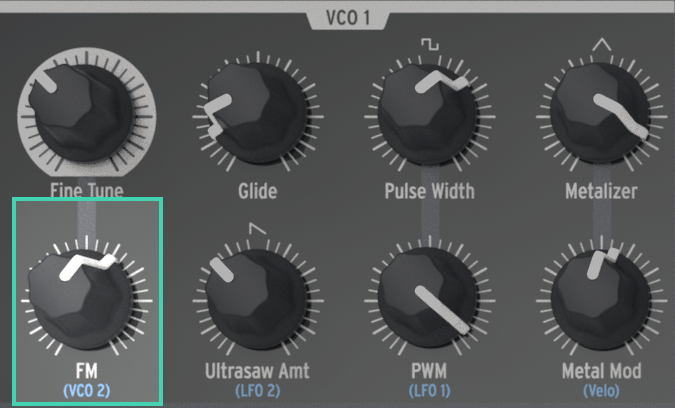

• Potenciómetro VCO1 FM: Asegúrese de que no esté subido.
  De lo contrario, el VCO2 modulará la frecuencia del VCO1. Lo que puede dar resultados bastante químicos.



• Envolvente AD: Asegúrese de que no esté configurado en Bucle con un Ataque / Decaimiento muy corto.
  En este caso, creará un sonido áspero muy de estilo FM.

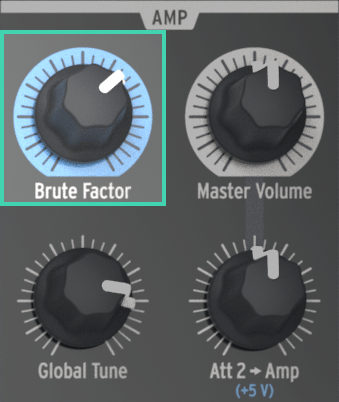

• Factor Brute: Asegúrese de que no esté demasiado alto.
  Cuando se presiona con fuerza, el factor Brute creará una distorsión intensa.



• Modulación de Resonancia: Esto puede crear picos agresivos cuando se activa la envolvente.
  Si está escuchando a un volumen alto, preste atención a sus oídos al modular la resonancia.

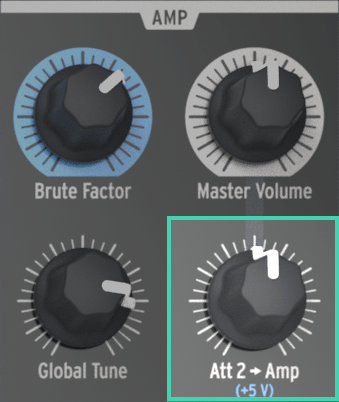

Como el potenciómetro Att2 > Amp controla por defecto la apertura de Amplificación VCA, asegúrese de que el botón Att2 > Amp no se eleve cuando no hay nada conectado a la Entrada Amp.
De lo contrario, los osciladores junto con el sonido de entrada ext se escucharán constantemente.

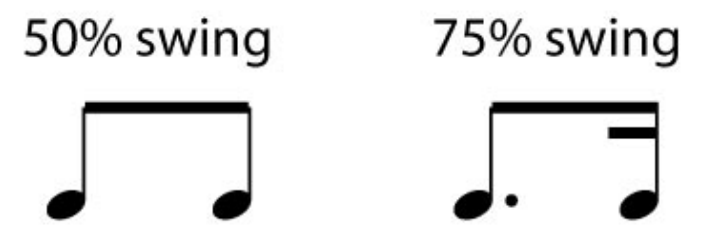

La división sobre la que se aplica el swing está definida por el swing Maestro.

TPara que se aplique, la División de Tiempo del Patrón (o Arpegio) debe ser igual o menor que la división del Swing Maestro.

Ejemplo:

• División de Tiempo de Patrón 1/16 o 1/32 + Swing Maestro 1/16 = Swing
• División de Tiempo de Patrón 1/4 o 1/8 + Swing Maestro 1/16 = Sin Swing

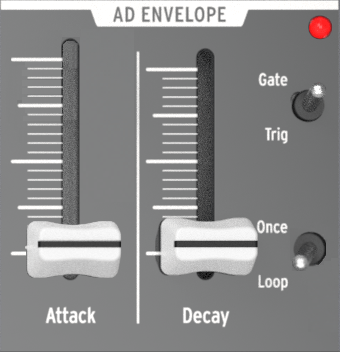

La envolvente AD está conectada de forma nativa al AMP, pero se puede conectar a cualquier otra entrada según su conveniencia.
Es más simple, pero mucho más versátil que la envolvente ADSR.

Compuesta por dos etapas: Ataque & Decaimiento, se puede activar Una Vez o se puede realizar un Bucle.
Además tiene dos modos, Compuerta y Disparador.

Interruptor  Combinaciones	Envolvente  Respuesta
Compuerta + Una Vez	La Envolvente se eleva cuando recibe una señal de compuerta (nota activada) y cae cuando la compuerta termina (nota desactivada). = Ataque - Retención - Decaimiento

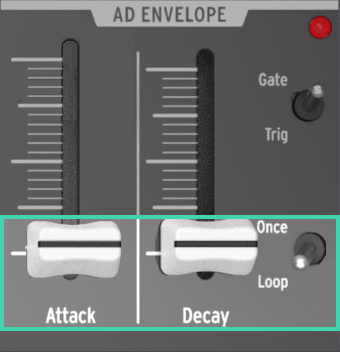

Compuerta + Bucle	La Envolvente se eleva y hace un bucle al recibir una señal de compuerta (nota activada) La Envolvente cae de su posición actual cuando la compuerta se detiene (nota desactivada)
Disparador + Una Vez	La Envolvente reproduce un ciclo de Ataque-Decaimiento cuando recibe un disparador (nota activada). = Ataque - Decaimiento Su ciclo se reinicia al recibir un nuevo disparador.
Disparador + Bucle	/!\ La Envolvente se repite en modo de bucle indefinidamente /!\ Su ciclo se reinicia al recibir un nuevo disparador.

Nota: La Envolvente AD se activa de forma predeterminada cuando se activa la Envolvente ADSR,
Sin embargo, se puede conectar una fuente de activación diferente a la Envolvente AD a través de la bahía de conexiones.

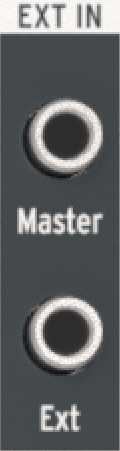

Master: Permite ejecutar el audio alimentado en esta entrada directamente a la salida.
El sonido no pasará por ninguno de los circuitos del sintetizador y no será procesado por el Filtro, el Amplificador, etcétera.

Ext: El audio alimentado a través de esta entrada pasará por toda la ruta de audio MiniBrute, tal como era el sonido que emanaba de uno de los osciladores.

En consecuencia, para escuchar el sonido que pasa por la entrada Ext, deberá:

o   Subir el control deslizante Ext

o   Abrir el MiniBrute Amp VCA de la siguiente manera:

• Tocando una nota
• Enviando un disparador a la envolvente parcheada al AMP
• Elevando la perilla Amp Att 2 > .

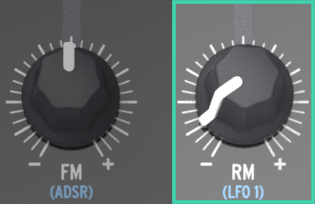

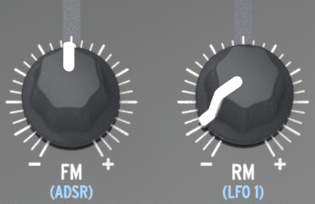

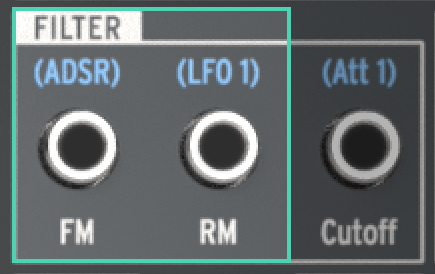

Puede notar que hay una ligera deformación al aplicar voltaje al filtro FM o RM.
Esto es normal. Estos dos potenciómetros son atenuadores bipolares.
En consecuencia, la zona muerta central tiene una alta resistencia, que atenuará el voltaje cuando se parchea a través de ella.

Tono & Compuerta: Están dedicados a su función respectiva y están emparejados juntos.

Por lo tanto, siempre comparten la misma resolución & dirección de reproducción.

• Tono: Envía una señal de voltaje de control a los osciladores MiniBrute & por medio de la salida KBD de la bahía de conexiones.


• Compuerta: Abre & cierra el Amp del MiniBrute 2 y emite una señal de compuerta a través de la salida de Compuerta de la bahía de conexiones.

Velo/Mod 1 & Press/Mod 2: Son dos pistas con funciones configurables.

Cuando se establece en Velocidad & Presión, las pistas se emparejan con el Tono & Compuerta.
Si se establece en cualquier otra función, su dirección de reproducción & de resolución respectiva puede ser diferente de cualquiera de las otras pistas.

• Velo/Mod 1 se asigna de forma predeterminada a la Velocidad.
  Salida de bahía de conexión: Velo / Mod 1


• Press/Mod 2 se asigna de forma predeterminada a la Presión.
  Salida de bahía de conexión: Press / Mod 2

/!\ Como en las pistas Tono & Compuerta, los pasos Mod 1 y Mod 2 deben estar en ENCENDIDO para que se aplique la modulación.
/!\ No es posible realizar una grabación en tiempo real en las pistas Mod 1 y Mod 2 si su función está configurada en otra opción que no sea Velocidad o Presión.

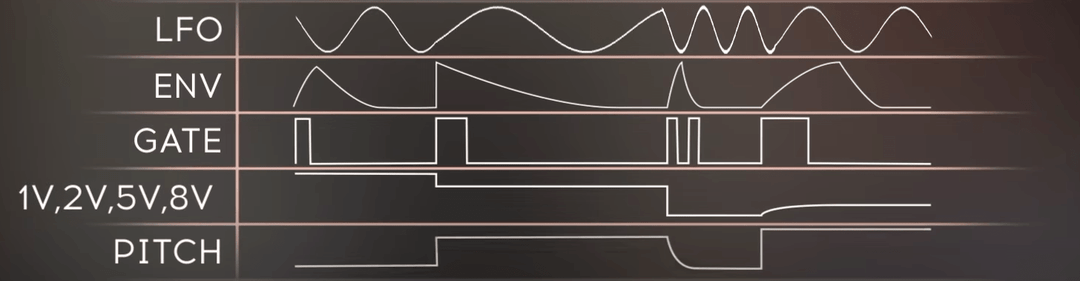

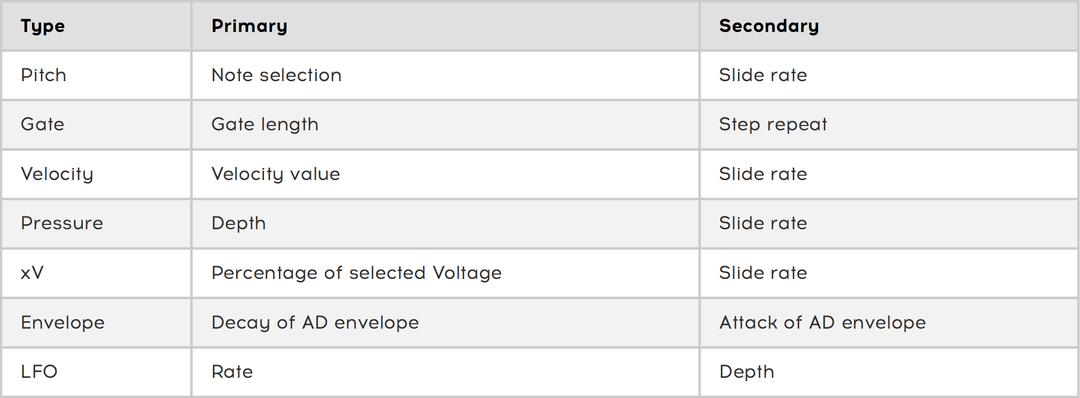

Función Principal: Codificador de Pasos - Función Secundaria: Shift + Codificador de Pasos

Voltaje: 1V, 2V, 5V, 8V
En este modo, la salida de la pista se escalará apropiadamente como un porcentaje del voltaje seleccionado.

Envolvente: Env
En este modo, la salida CV es una envolvente AD.
Cuando un paso está activo, se activa la envolvente.

Tipo LFO: Seno, Triángulo, Sierra Arriba, Sierra Abajo, Cuadrado y Muestra & Retención
En este modo, la salida CV proporciona un voltaje con una de las formas de onda mencionadas anteriormente.

Debido al hecho de que son independientes, las pistas del secuenciador Mod 1 y Mod 2 funcionan de la misma manera que las pistas Tono y Compuerta.

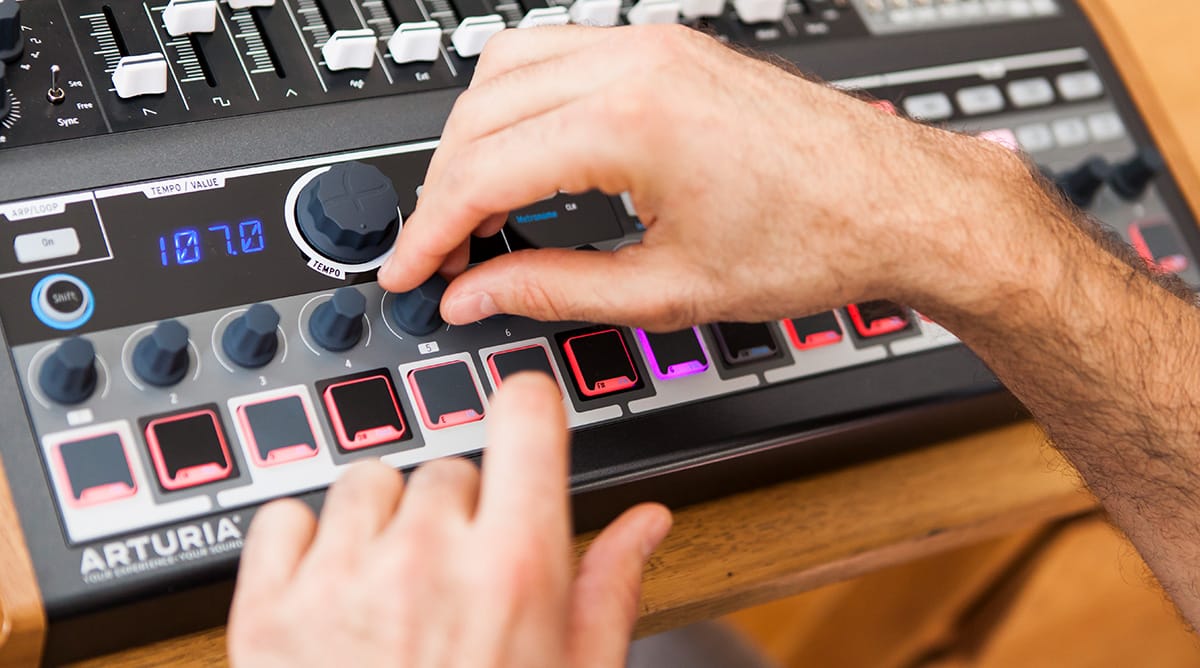

En consecuencia, si desea secuenciar envolventes o LFO, debe proceder de la siguiente manera:

• Presione el botón de grabación. (Debe ser ROJO)
• Habilite un paso (Rojo)
• Establezca el valor del paso a su conveniencia.

Nota: Si el paso no está habilitado, el valor no se enviará a través de la salida.
