Modo USB Independiente
En modo USB, AudioFuse 8Pre se muestra como una interfaz de audio USB completa de 16 entradas / 20 salidas, arraigada como se describe a continuación:
- Todas las entradas análogas se enrutan a los canales de entrada USB 1-8.
- Todas las entradas ADAT se enrutan a los canales de entrada USB 9-16.
- Los canales de salida USB 1-8 se enrutan a las salidas análogas 1-8.
- Los canales de salida USB 9-16 se enrutan a las salidas ADAT 1-8. Nota: AFCC le permite modificar el enrutamiento de los canales de salida.
- Los canales de entrada USB 17 y 18 se pueden usar como una entrada de loopback virtual para la mezcla Principal 1-2 o mezcla de Cue.
- Las salidas de altavoz / auriculares se pueden configurar en la salida USB 1-2 o en el mezclador de Cue interno.
Modo Expansor ADAT
En el modo ADAT, el AudioFuse 8Pre se convierte en un expansor ADAT bidireccional con 8 preamplificadores y 10 salidas análogas, enraizado como se describe a continuación:
- Todas las entradas análogas se enrutan a salidas ADAT.
- Todas las entradas ADAT se enrutan a salidas análogas.
- Las salidas de altavoz / auriculares se pueden configurar en las entradas ADAT 1-2 o en el mezclador de Cue interno.
- El AudioFuse 8Pre no se mostrará en las listas de dispositivos de audio de su computadora. Solo se muestra cuando la unidad está en modo USB.
- Aún puede usar el AFCC cuando el AudioFuse 8Pre está en modo ADAT; simplemente conecte el cable USB.
Canales de Loopback Virtual 17-18
En el modo USB, están disponibles entradas adicionales (17 - 18).
Estos canales virtuales están conectados a un flujo de grabación USB dedicado, lo que le permite grabar la salida de otras aplicaciones directamente en su DAW.
Esto es muy conveniente si no desea utilizar aplicaciones de enraizamiento de audio como Soundflower o Virtual Audio Cable.
Enrutamiento de canales en modo ADAT
| Canales de Entrada | Canal de Salida |
|---|---|
| En 44.1 y 48kHz | |
| Canales de Entrada análoga 1-8 | Salida ADAT #1, canales 1-8 |
| Entrada ADAT #1, canales 1-8 | Canales de Salida Análoga 1-8 |
| En 88.2 y 96kHz | |
| Canales de entrada análoga 1-4 | Salida ADAT #1, canales 1-4 |
| Canales de entrada análoga 5-8 | Sortie ADAT #2, canaux 5-8 |
| Entrée ADAT #1, canaux 1-4 | Salida ADAT #2, canales 5-8 |
| Entrada ADAT #2, canales 5-8 | Canales de salida análoga 5-8 |
Enrutamiento de canales en modo USB
| Canales de entrada | Canal de salida |
|---|---|
| En 44.1 y 48kHz | |
| Canales de entrada análoga 1-8 | Canales USB 1-8 |
| Entrada ADAT #1, canales 1-8 | Canales USB 9-16 |
| Entradas de Loopback 17 y 18 | Canales USB 17 y 18 |
| Canales de reproducción USB 1-8 | Salidas análogas 1-8 |
| Canales de reproducción USB 9-16 | Puerto de salida ADAT #1, canales 1-8 |
| En 88.2 y 96kHz | |
| Entradas análogas 1-8 | Canales USB 1-8 |
| Entrada ADAT #1, canales 1-4 | Canales USB 9-12 |
| Entrada ADAT # 2, canales 5-8 | Canales USB 13-16 |
| Entradas de Loopback 17 y 18 | Canales USB 17 y 18 |
| Canales de reproducción USB 1-8 | Salidas análogas 1-8 |
| Canales de reproducción USB 9-12 | Puerto de Salida ADAT #1, canales 1-4 |
| Canales de reproducción USB 13-16 | Puerto de Salida ADAT #2, canales 5-8 |
Distribución de canales ADAT por frecuencia de muestreo
| Frecuencia de reloj | Conectores ADAT para usar | Data transportada |
|---|---|---|
| 44.1k o 48k | Entrada / salida ADAT 1 | Pistas 1-8 |
| En 88.2 y 96kHz | Entrada / Salida ADAT 1 + Entrada / Salida ADAT 2 |
Pistas 1-4 (Entrada / Salida ADAT 1) Pistas 5-8 (Entrada / Salida ADAT 2) |

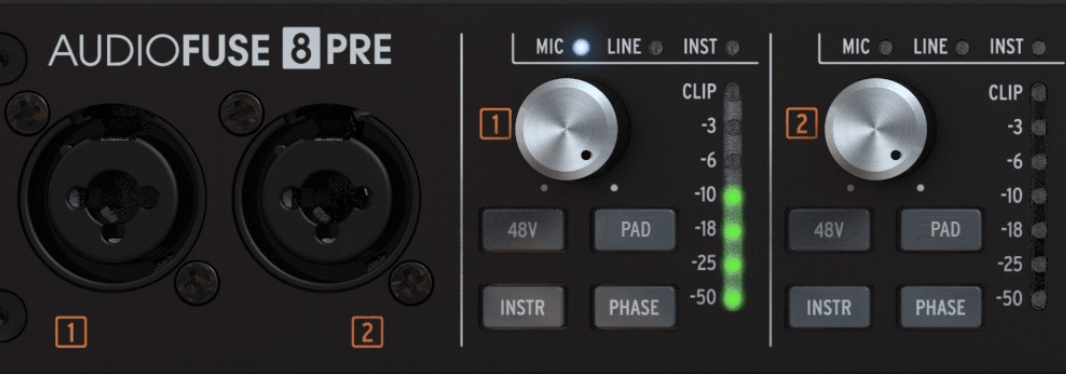

Los canales 1 y 2 están equipados con un circuito de conmutación automático.
Con este sistema, cuando conecta un cable en uno de los conectores frontales, AudioFuse 8Pre cambiará automáticamente la conexión de atrás hacia adelante. Además, cuando se desenchufa el cable frontal, la conexión cambiará automáticamente de adelante hacia atrás.
Con este sistema, cuando conecta un cable en uno de los conectores frontales, AudioFuse 8Pre cambiará automáticamente la conexión de atrás hacia adelante. Además, cuando se desenchufa el cable frontal, la conexión cambiará automáticamente de adelante hacia atrás.
Si tiene más preguntas, no dude en contactarnos.
