El Phaser (cambiador de fase) es un efecto de modulación, producido al dividir la señal de audio en dos rutas, una de las cuales es tratada por filtros de paso total, que preservan la amplitud de la señal original pero alteran su fase.
Aquí, no usamos señal retrasada.
Los dos caminos se mezclan nuevamente, después del filtrado de paso total, y las frecuencias que están fuera de fase se cancelarán entre sí, produciendo el efecto de barrido característico del phaser.
Los dos caminos se mezclan nuevamente, después del filtrado de paso total, y las frecuencias que están fuera de fase se cancelarán entre sí, produciendo el efecto de barrido característico del phaser.

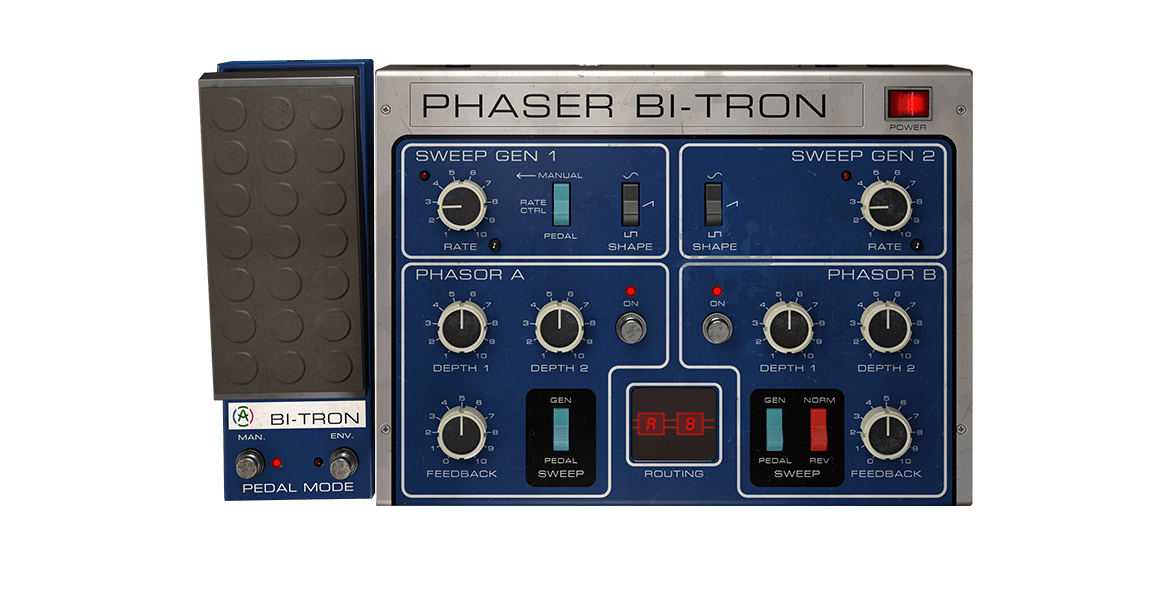

La unidad está dividida en 5 secciones, como se ve en la placa frontal:
Barrido Gen 1 y 2
Estos son los controles de los 2 LFO disponibles que se utilizan para modular la fase.
Le permite controlar la velocidad y la forma de su modulación.
Le permite controlar la velocidad y la forma de su modulación.
Fasor A y B
Estos son los 2 circuitos que controlan la fase de su señal.
Puede controlar la profundidad y la intensidad del efecto desde aquí.
Puede controlar la profundidad y la intensidad del efecto desde aquí.
Enrutamiento
Este panel permite una amplia gama de configuraciones para los 2 circuitos fasores, dependiendo de la naturaleza de su señal (mono, serie o estéreo) y cómo desea que interactúen.

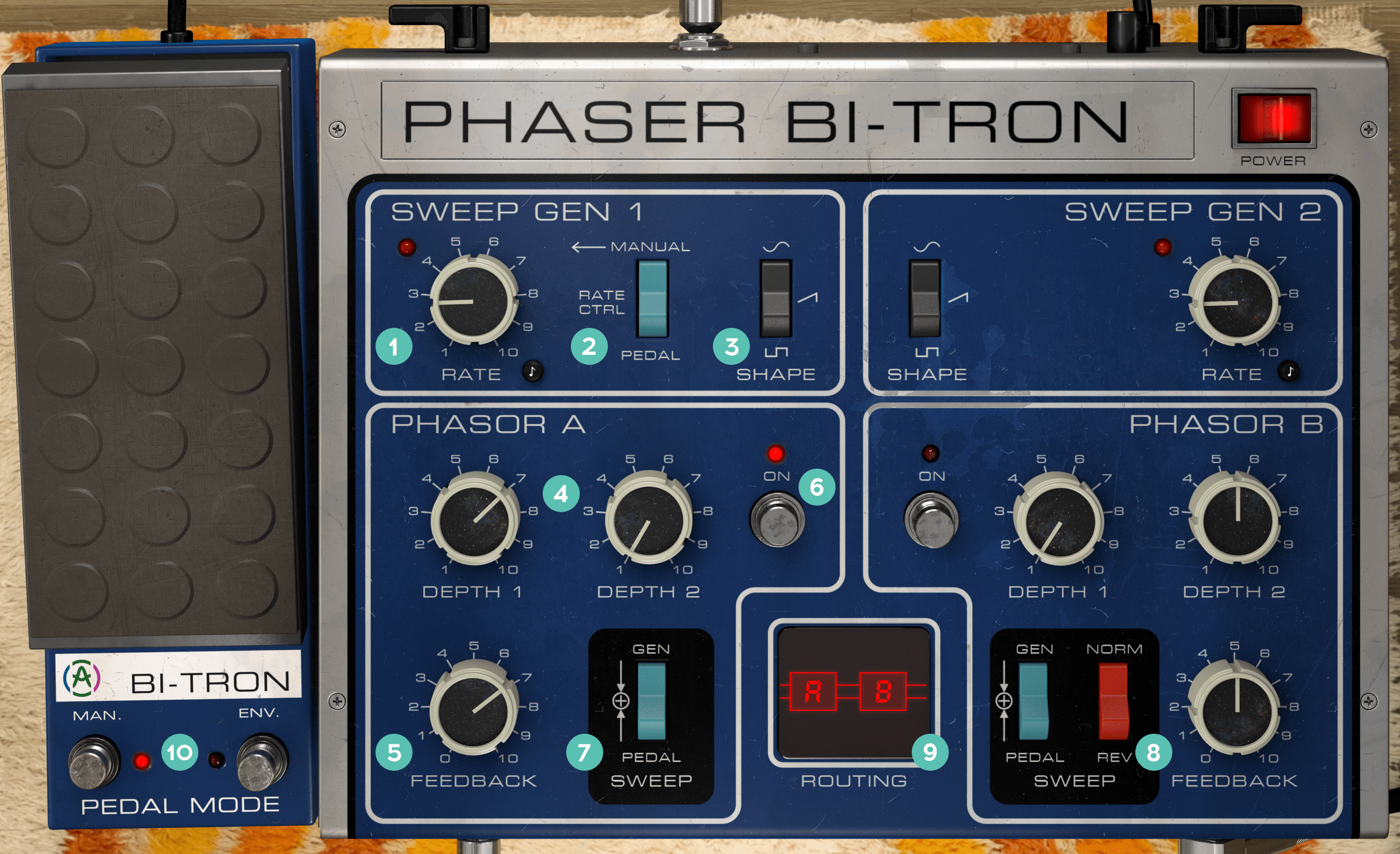

1. Velocidad
Velocidad controla la velocidad/frecuencia del LFO. Cuanto mayor sea la frecuencia, más rápida será la modulación.La velocidad también se puede sincronizar con el tempo de su anfitrión, de 8 a 1/64 (en compases).
2. Interruptor de Pedal / velocidad Manual
Permite que la frecuencia del LFO sea controlada por el Pedal, en lugar de la perilla Velocidad.Cuando el interruptor está en la posición de Pedal, la sección de Pedal toma el control de la frecuencia del LFO, anulando la perilla de velocidad.
3. Forma
Forma cambia suavemente el LFO entre una onda cuadrada y una sinusoidal.Agregamos una forma de rampa (sierra ascendente) al interruptor OG.
4. Profundidad
Cada módulo de Fasor recibirá un barrido de la mezcla de sus Generadores 1 + 2, con niveles independientes de de Profundidad 1 y Profundidad 2.El FX recibirá la suma entre ambos generadores.
5. Retroalimentación
Retroalimentación establece la cantidad de señal afectada realimentada en el efecto.6. Interruptor de ENCENDIDO/APAGADO
Este útil interruptor de ENCENDIDO/APAGADO se ha implantado para permitirle apagar un phaser por separado del otro.7. Barrido (Ped/Gen)
El interruptor Barrido (Ped / Gen) le permite elegir entre pedal y LFO Gen para controlar el corte.La tercera posición (Gen + Pedal), etiquetada "+", hará que el LFO realice un barrido alrededor de una frecuencia central controlada por el pedal.
8. Sincronización de Barrido (Norm/Rev)
En Fasor B, el Barrido tiene un segundo interruptor, etiquetado Norm/Rev. Este interruptor invierte la polaridad el barrido para el Fasor B.9. Matriz de Combinación
Establece la relación entre la salida de sonido procesado (húmedo) y no procesado (seco) del complemento.10. ¿Qué es capaz de hacer el pedal?
El pedal se puede utilizar como fuente alternativa de modulación:- Modo Manual: Permite "montar" el pedal manualmente. También podría ser controlado por un controlador MIDI.
- Seguidor de Envolvente: Esto le permite modular los parámetros de destino mediante un contorno de volumen de la señal de audio.
Esto se puede lograr tanto con la señal de entrada (A / B) como desde una cadena lateral externa.

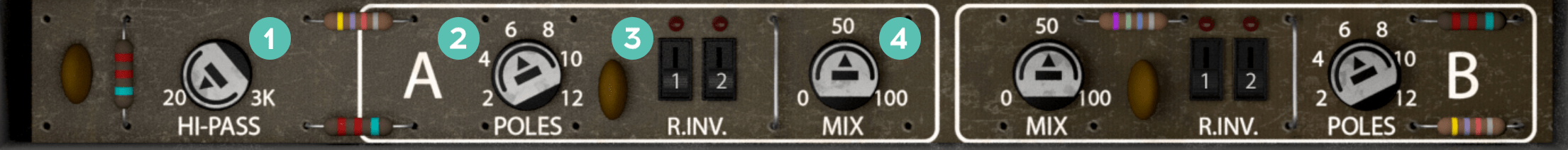

1. Paso Alto de 12dB/oct
Le permite filtrar la señal para evitar que se procesen las bajas frecuencias.Útil, por ejemplo, si desea mantener el bajo y el bombo constante y preciso.
2. Polos A/B de Phaser
Agrega pares de filtros de Todos los Pasos.Cuantos más polos se utilicen, más estrechos serán los anchos de banda y más intenso será el efecto de filtrado de peine.
3. Botones R.INV.
Permite elegir invertir la polaridad del canal correcto de cada uno (o ambos) de los LFO;Así que tenemos estos interruptores para invertir a la derecha (R.INV.) LFO 1 e invertir a la derecha (R.INV.) LFO 2 para el Fasor A y el Fasor B en el panel avanzado.
Al invertir uno de los lados del LFO mientras usa, por ejemplo, una forma de onda de onda de rampa, puede obtener efectos estéreo interesantes.
4. Mezcla
Esta es una perilla de control Seco/Húmedo.Tenemos un control para cada uno de los dos motores, lo que significa que podemos tener diferentes mezclas Seco/Húmedo para cada uno. El valor predeterminado es 50%, pero el rango va de 0% (solo señal seca) a 100% (solo señal húmeda).
nota: Si la perilla está ajustada al 100% húmedo y no hay retroalimentación en la cadena, ¡la señal de salida puede sonar cerca de la señal seca!
Si tiene más preguntas, no dude en contactarnos.
