RackBrute 3U
Tiene un ancho total de 88HP.

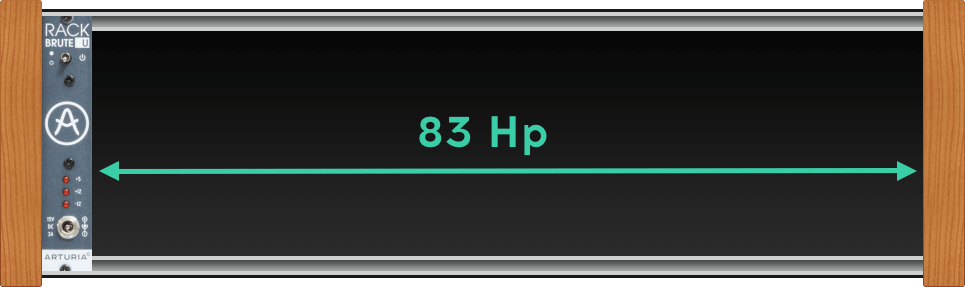

Cuando la fuente de alimentación RackBrute está conectada, hay 83HP disponibles.
La profundidad máxima disponible en un RackBrute 3U es de 53 mm.
Visualice el RackBrute 3U en Modular Grid
RackBrute 6U

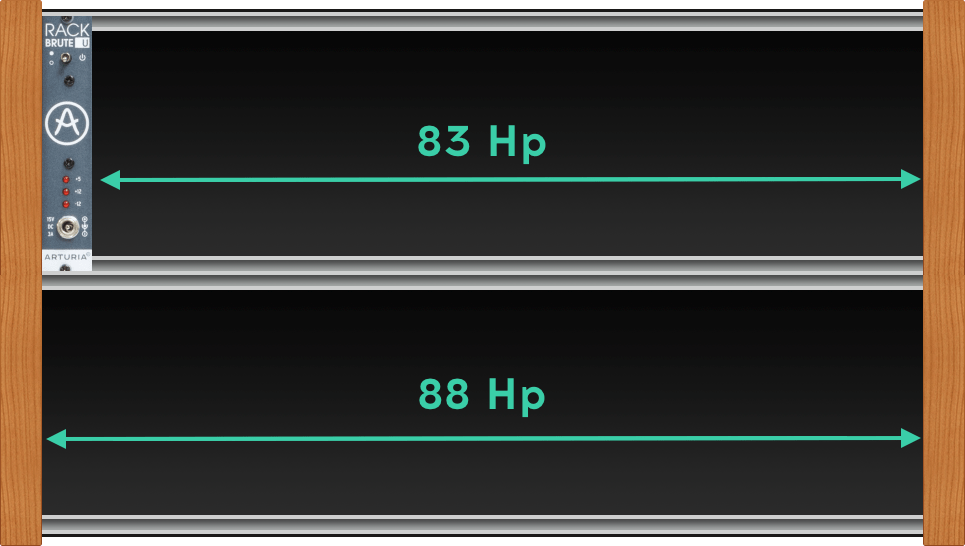

Tiene un ancho total de 176HP.
Cuando la fuente de alimentación RackBrute está conectada, hay 171HP disponibles.
La profundidad máxima disponible en un RackBrute 6U es:
- 53 mm en la parte superior. (bus de alimentación)
- 75 mm en la parte inferior. (sin bus de alimentación)
Visualice el RackBrute 6U en Modular Grid
Nota

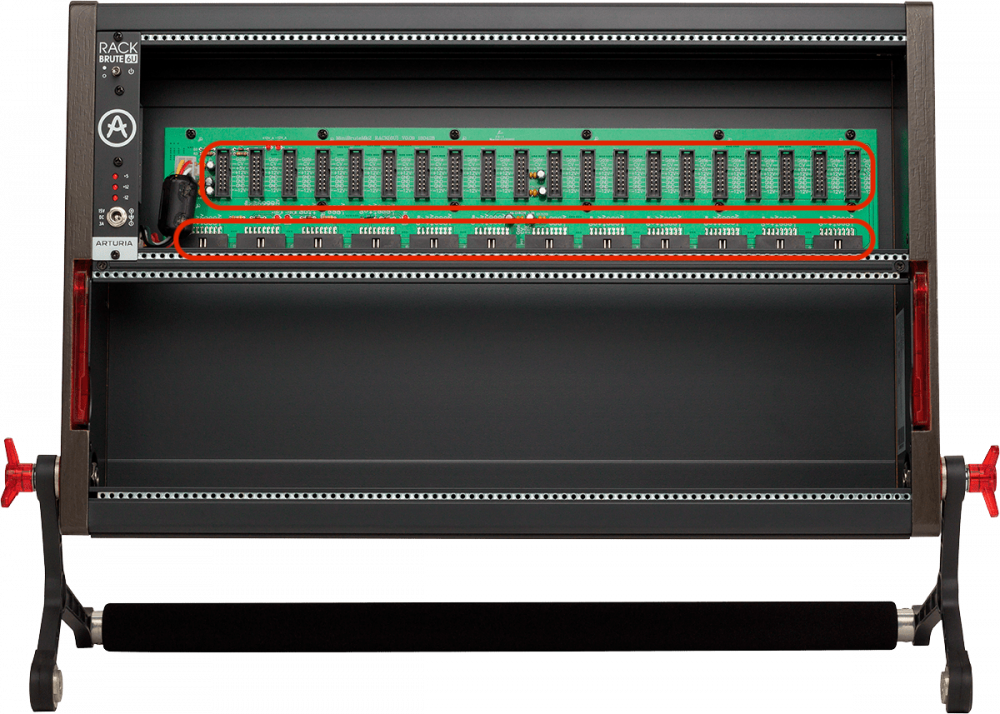

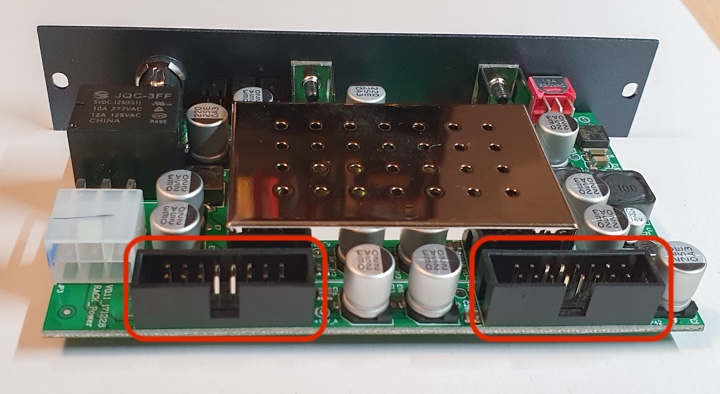

Además, estos dos conectores se pueden usar para alimentar directamente módulos si se desea, siempre que se asegure de no alimentar módulos (aunque no debería ser muy común) que excedan los límites de consumo descritos en la sección dedicada "¿Cuánta potencia puede proporcionar una fuente de alimentación RackBrute?" de este artículo.
Reemplazar el módulo de alimentación por uno más potente es, por supuesto, posible siempre que no se excedan las limitaciones de la placa de bus, que son las siguientes:
La limitación de la placa de bus RackBrute por bus es:
2000 mA en +12v
2000 mA en -12v
2000 mA en 5v
Es posible que deba puentear los buses superior e inferior (con la ayuda de una cinta) para distribuir uniformemente la potencia de la fuente de alimentación externa.
Nota importante
No cubrimos ningún problema relacionado con una sobrecarga de una placa de bus debido al uso de un módulo de alimentación de terceros.
- La fuente de alimentación RackBrute puede proporcionar hasta:
1600mA en la salida +12V
1600mA en la salida -12V
900mA en la salida +5V
Carga de potencia máxima: 31.3W (Relacionado con la fuente de alimentación proporcionada con ella)
Al elegir módulos, es una buena práctica no exceder el 80 % de lo que la fuente de alimentación puede proporcionar, dejando un 20 % de margen en caso de picos de corriente (esto se aplica a todas las diferentes tensiones +5V / -12V / +12V). Además, acostúmbrese a verificar la corriente que consume un módulo.
Una especificación típica se ve así:
+12V: <40 mA
-12V: <10 mA
+5V: <10mA
- Tenga en cuenta también lo siguiente, según su modelo RackBrute:

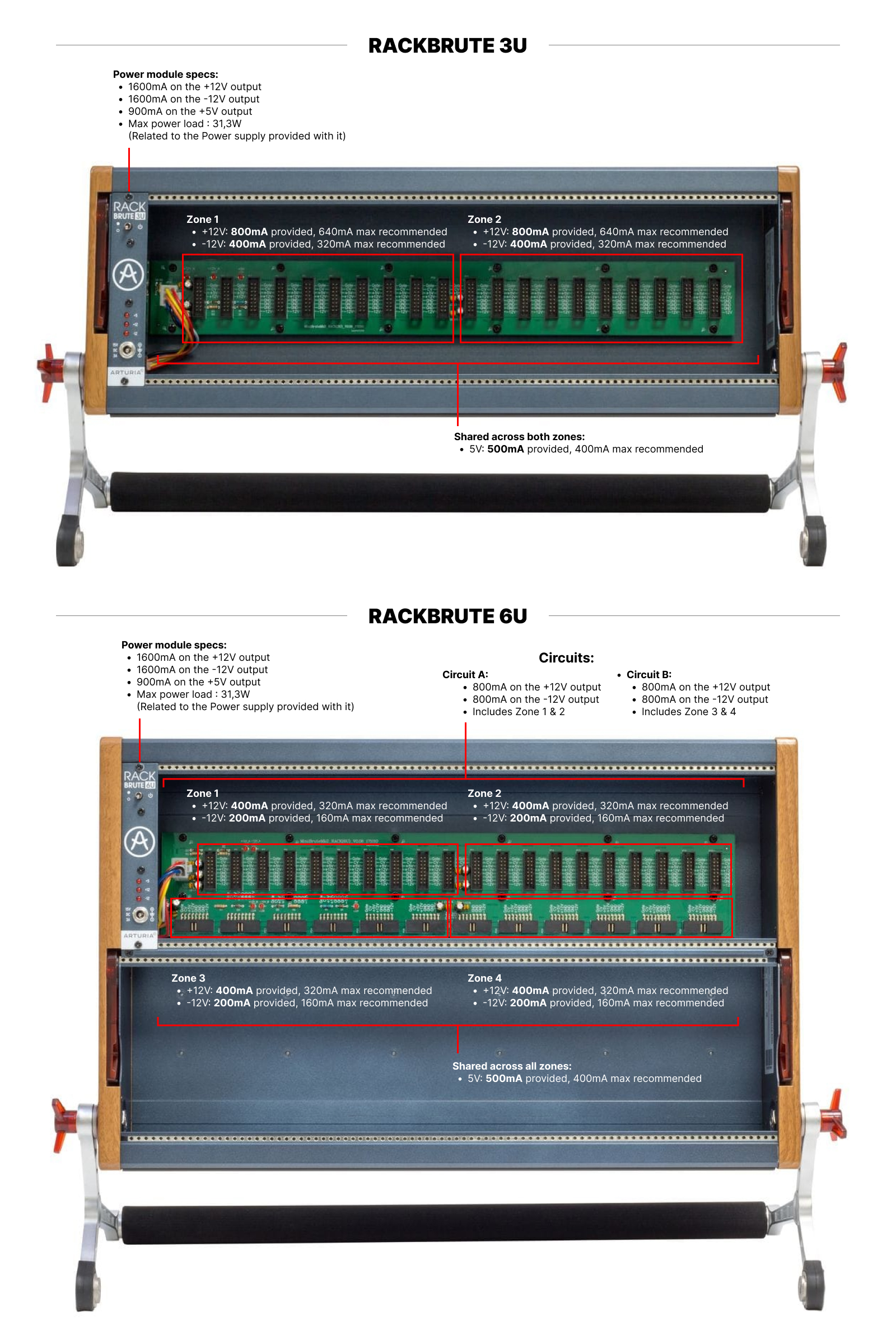

-RackBrute 3U se beneficia de toda la potencia al distribuir la potencia en "Dos cuadrantes" (2x 800mA en 12V & 2x 400mA en -12V)
-RackBrute 6U, sin embargo (considerando que usa el mismo módulo de alimentación y la misma fuente de alimentación), distribuye la potencia en "Cuatro cuadrantes distintos" ("Dos por bus") que proporcionarán la potencia de la siguiente manera:
- Como otro ejemplo, podría tener la siguiente configuración:
1000mA en +12V
1200mA en -12V
900mA en +5V
lo que resulta en el siguiente consumo de energía:
12 + 121.2 +0.95 = 30.9W
-Pero en caso de que tuviera una configuración como esta:
1600 mA en +12V
800mA en -12V
Para no exceder la potencia máxima disponible de 31.3W, deberá asegurarse de no superar el siguiente valor en el riel +5V:
+5V : 500mA
- Para profundizar en los detalles, también puede confiar en la siguiente Lógica de Fórmula:
Voltaje * Amperios = Vatios
(Positivo 12V * (Zona 1 Amperios + Zona 2 Amperios)) + (Negativo 12V * (Zona 1 Amperios + Zona 2 Amperios)) + (5V * (Amperios totales para todas las zonas)) = Vatios de Carga de Potencia Máxima
Nota
Considerando la información anterior con RackBrute 6U, una precaución sabia es distribuir la carga entre las dos placas de bus y los cuatro cuadrantes para evitar cualquier sobrecarga potencial.
