L’AudioFuse X8 IN est un appareil occupant un demi-espace de rack. Elle est dotée de huit entrées de niveau ligne symétriques sur TRS 6,35 mm (1/4"), chacune avec un convertisseur analogique-numérique. La sortie est fournie sur deux ports optiques Toslink utilisant la norme audio numérique ADAT. Leur résolution est de 24 bits et ils peuvent fonctionner à des fréquences d’échantillonnage pouvant aller jusqu’à 96 kHz. Ces derniers enverront des données aux interfaces audio équipées d’entrées ADAT. Chaque entrée peut inclure un Pad de 12 dB commutable pour les signaux d’entrée forts et des paires d’entrées paires et impaires adjacentes peuvent être liées (Linked) pour un fonctionnement en stéréo facilité.
En plus de ces caractéristiques, l’AudioFuse X8 IN peut envoyer des signaux d’horloge sur les sorties ADAT ou recevoir des signaux Word Clock via une entrée BNC sur le panneau arrière avec une terminaison commutable. Tout ceci vous permet de synchroniser votre interface audio directement à l’AudioFuse X8 IN, ou de l’intégrer à un système audio plus important en utilisant du Word Clock.
L’AudioFuse X8 IN se présente sous la forme d’un châssis pratique d’un demi-espace de rack, avec une oreille de rack et une plaque de connexion. Celles-ci ne sont pas gênantes lorsque l’AudioFuse X8 IN est utilisée comme unité de table, et peuvent être retirées et utilisées lorsqu’elle est connectée à une seconde AudioFuse X8 IN ou à un convertisseur numérique/analogique (N/A) ADAT à 8 canaux AudioFuse X8 OUT. Le résultat : un processeur conventionnel occupant un seul espace de rack qu’il est possible d’ajouter à un système rackable standard.
L’AudioFuse X8 IN est facile à installer et à utiliser. C’est le meilleur moyen de multiplier les sorties de votre interface audio pour que vous puissiez ajouter ce nouveau synthétiseur qui vous faisait de l’œil depuis un moment ! (Et puis un autre, et un autre...!)
Entrées ligne | |
---|---|
Type | TRS symétrique |
Impédance d’entrée ligne | 20 kΩ (symétrique), 10 kΩ (asymétrique) |
Niveau d’entrée maximum (gain min., 1 kHz @ 0,5% THD+N) | +24 dBu |
Atténuation du pad | -12 dB |
Réponse en fréquence (A/N) 20 Hz à 20 kHz | ±0,06 dB typique |
Plage dynamique | 119 dB (Pondéré) |
THD+N | -112 dB (Pondéré) |
Horloge | |
---|---|
Taux de fréquence pris en charge | 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz |
Alimentation | |
---|---|
Type de connecteur | IEC 60320 C14 |
Entrée d’alimentation | 100 V à 240 V CA, 50 ou 60 Hz |
Sortie d’alimentation | 15 V CC, 2,0 A, 30 W |
Une fois que la machine est installée, l’étape suivante consiste à l’enregistrer sur Arturia.
Suivez les instructions qui se trouvent dans la boîte de votre périphérique pour vous connecter sur le site Internet d’Arturia et l’enregistrer. Vous allez avoir besoin d’un numéro de série et d’un code de déverrouillage qui se trouvent sous votre périphérique.
Vous pouvez vous rendre directement sur la page de démarrage de l’AudioFuse X8 et y suivre les instructions.
Une fois votre AudioFuse X8 IN enregistrée, vous allez pouvoir télécharger les différents effets virtuels disponibles sur notre suite créative Analog Lab Intro.











La partie inférieure de l’appareil comporte deux emplacements encastrés, l’un pour une oreille de rack orange et l’autre pour une plaque de connexion carrée. Chaque élément dispose de deux vis de montage de tailles adéquates.
Remarque
Sachez que la plaque de connexion est trouée à quatre endroits, mais qu’il n’y a que deux vis. Les trous supplémentaires servent à connecter un deuxième périphérique à l’aide des vis fournies.
Remarque
Le périphérique est fourni avec des vis de montage parfaitement adaptées. N’utilisez pas d’autres vis et suivez bien les instructions de cet article de FAQ. Vous ne voudriez pas que votre nouveau convertisseur tombe de votre rack, si ?
Fixez les oreilles du rack et les plaques de connexion comme indiqué ci-dessus et l’AudioFuse X8 IN ainsi que sa compagne X8 OUT ou X8 IN seront prêtes à être insérées dans votre rack.
Remarque
Nous vous conseillons de monter en rack les périphériques AudioFuse X8 en laissant un espace de rack au-dessus et en dessous, afin de leur permettre de se refroidir en cours d’utilisation.
Word Clock est un signal d’horloge utilisé pour synchroniser des périphériques ensemble et peut servir d’alternative à la synchronisation ADAT selon les périphériques, la configuration et les besoins.
En fait, le Word Clock peut servir à synchroniser autant de périphériques numériques que possible dans votre studio étant donné qu’il est facile de les enchaîner.
L’AudioFuse X8 IN fournit un connecteur BNC standard pour les données Word Clock en provenance d’une source d’horloge externe.

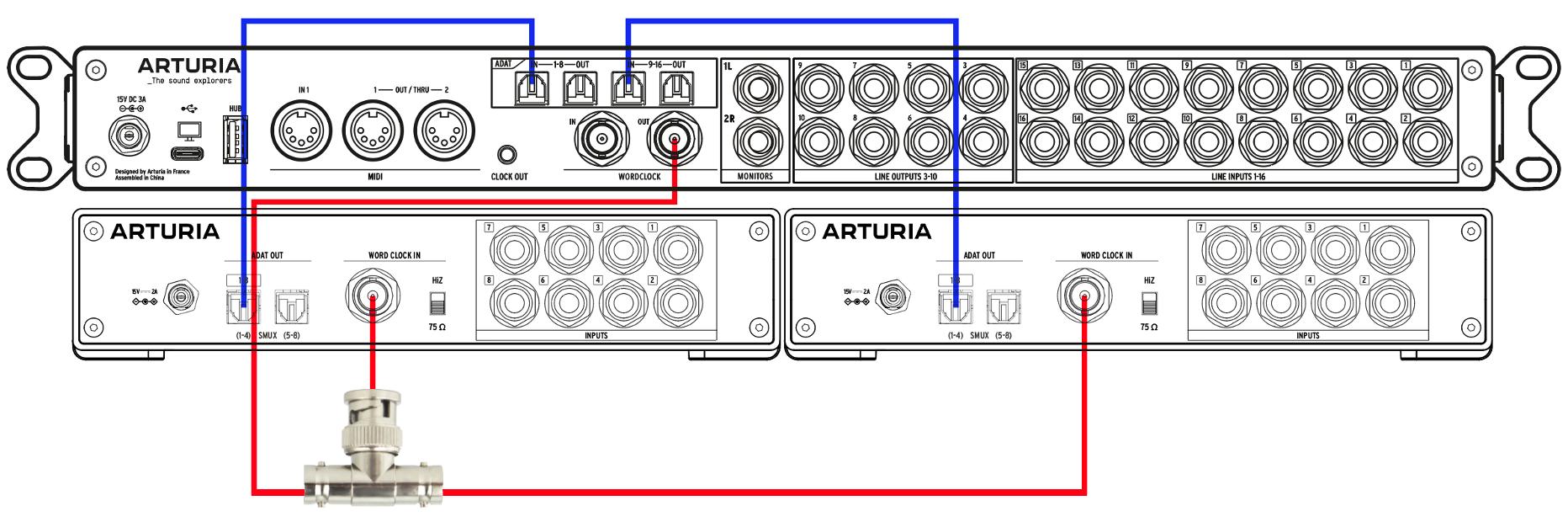

- Dans l’exemple ci-dessous, deux AudioFuse X8 IN ont été branchées depuis leurs ports de sortie ADAT 1 OUT (en 44,1 ou 48 kHz) vers les entrées ADAT (IN) 1 & 2 de l’AudioFuse 16Rig à l’aide de câbles ADAT (optiques Toslink) pour récupérer l’ensemble de leurs huit canaux.
- Un câble BNC doit être branché entre la sortie Word Clock de l’AudioFuse 16Rig et l’entrée Word Clock de la première AudioFuse X8 IN, puis branché de là vers la seconde entrée Word Clock à l’aide d’un connecteur BNC en « T » pour les enchaîner (vous aurez encore besoin d’un « T » et de deux câbles BNC).
Voici un exemple de connecteur en « T » à utiliser dans ce genre de situations :
Dans ce genre de configurations, l’interface principale (ici l’AudioFuse 16Rig) devra évidemment être réglée sur une source d’horloge interne et les autres interfaces (ici les AudioFuse X8 IN) réglées sur une source Word clock externe à l’aide du bouton SYNC situé sur le panneau avant :
Remarque
Si aucun câble BNC n’est branché à l’entrée WORD CLOCK du panneau arrière, le bouton SYNC ne fait rien : l’appareil est réglé sur la synchronisation interne (INT) par défaut et ce réglage ne peut être modifié.
