L’AudioFuse X8 OUT est un appareil occupant un demi-espace de rack. Elle est dotée de huit sorties de niveau ligne symétriques sur TRS 6,35 mm (1/4"), chacune avec un convertisseur numérique-analogique (N/A). La sortie est fournie sur deux ports optiques Toslink utilisant la norme audio numérique ADAT. Leur résolution est de 24 bits et ils peuvent fonctionner à des fréquences d’échantillonnage pouvant aller jusqu’à 96 kHz. Ces derniers accepteront des données provenant d’interfaces audio équipées de sorties ADAT.
En plus de ces caractéristiques, l’AudioFuse X8 OUT peut utiliser des signaux d’horloge sur les connecteurs ADAT ou via une entrée BNC Word Clock avec une terminaison commutable. Tout ceci vous permet de synchroniser l’AudioFuse X8 OUT directement à votre interface sans ajout de câbles, ou de l’intégrer à un système audio plus important en utilisant du Word Clock.
L’AudioFuse X8 OUT se présente sous la forme d’un châssis pratique d’un demi-espace de rack, avec une oreille de rack et une plaque de connexion. Celles-ci ne sont pas gênantes lorsque l’AudioFuse X8 OUT est utilisée comme unité de table, et peuvent être retirées et utilisées lorsqu’elle est connectée à une seconde AudioFuse X8 OUT ou à un convertisseur analogique-numérique (A/N) à 8 canaux ligne-ADAT AudioFuse X8 IN. Le résultat : un processeur conventionnel occupant un seul espace de rack qu’il est possible d’ajouter à un système rackable standard.
L’AudioFuse X8 OUT est facile à installer et à utiliser. C’est le meilleur moyen de multiplier les sorties de votre interface audio pour que vous puissiez installer plusieurs moniteurs de contrôle ou profiter de mixages surround avec plusieurs haut-parleurs de sortie !
| Sorties ligne (couplées en courant continu (CC)) | |
|---|---|
| Type | TRS symétrique, TS asymétrique |
| Niveau de sortie maximal | +24 dBu |
| Réponse en fréquence (N/A) 20 Hz à 20 kHz | ±0,04 dB |
| Plage dynamique | 120,5 dB (Pondéré) |
| THD+N | -105 dB (Pondéré) |
| Impédance de sortie | 240 Ω (symétrique), 120 Ω (asymétrique) |
| Horloge | |
|---|---|
| Taux de fréquence pris en charge | 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz |
| Alimentation | |
|---|---|
| Type de connecteur | IEC 60320 C14 |
| Entrée d’alimentation | 100 V à 240 V CA, 50 ou 60 Hz |
| Sortie d’alimentation | 15 V CC, 2,0 A, 30 W |
Une fois que la machine est installée, l’étape suivante consiste à l’enregistrer sur Arturia.
Suivez les instructions qui se trouvent dans la boîte de votre périphérique pour vous connecter sur le site Internet d’Arturia et l’enregistrer. Vous allez avoir besoin d’un numéro de série et d’un code de déverrouillage qui se trouvent sous votre périphérique.
Vous pouvez vous rendre directement sur la page de démarrage de l’AudioFuse X8 et y suivre les instructions.
Une fois votre AudioFuse X8 OUT enregistrée, vous allez pouvoir télécharger les différents effets virtuels disponibles sur notre suite créative Analog Lab Intro.

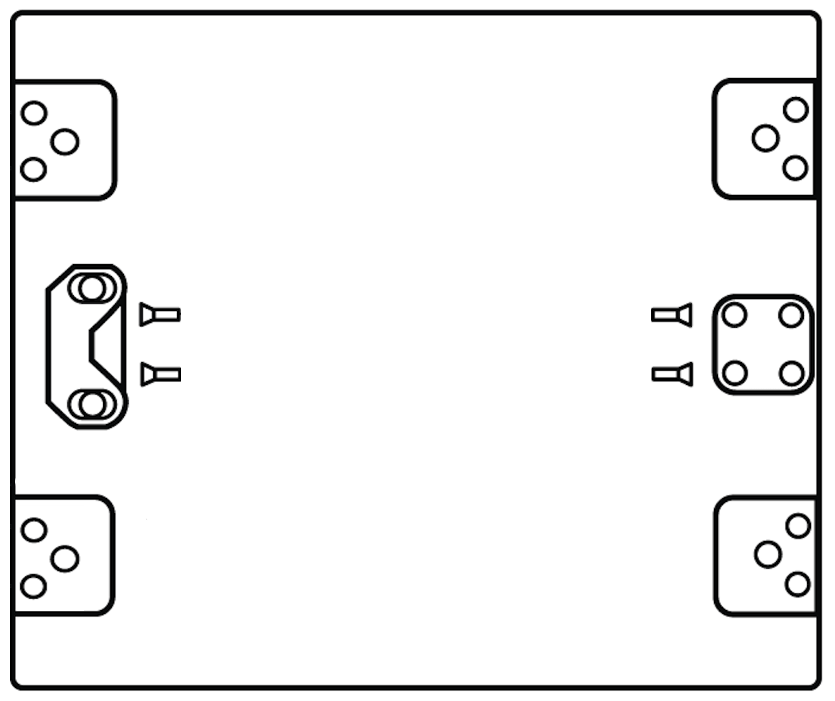

La partie inférieure de l’appareil comporte deux emplacements encastrés, l’un pour une oreille de rack orange et l’autre pour une plaque de connexion carrée. Chaque élément dispose de deux vis de montage de tailles adéquates.
Remarque
Sachez que la plaque de connexion est trouée à quatre endroits, mais qu’il n’y a que deux vis. Les trous supplémentaires servent à connecter un deuxième périphérique à l’aide des vis fournies.
Remarque
Le périphérique est fourni avec des vis de montage parfaitement adaptées. N’utilisez pas d’autres vis et suivez bien les instructions de cet article de FAQ. Vous ne voudriez pas que votre nouveau convertisseur tombe de votre rack, si ?

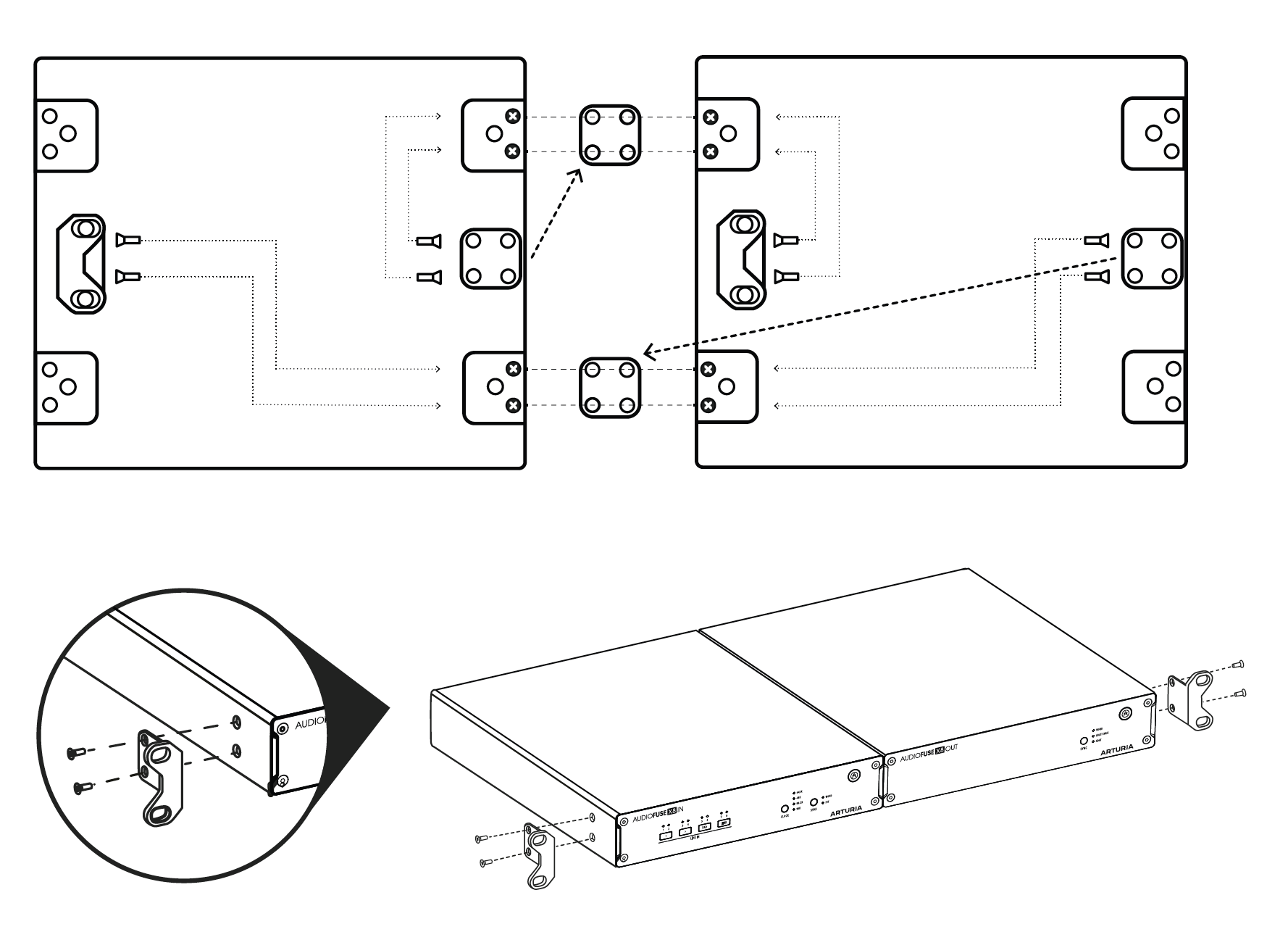

Fixez les oreilles du rack et les plaques de connexion comme indiqué ci-dessus et l’AudioFuse X8 OUT ainsi que sa compagne X8 OUT ou X8 IN seront prêtes à être insérées dans votre rack.
Remarque
Nous vous conseillons de monter en rack les périphériques AudioFuse X8 en laissant un espace de rack au-dessus et en dessous, afin de leur permettre de se refroidir en cours d’utilisation.
Le SMUX (Sample Multiplexing ou multiplexage d’échantillons, souvent écrit S/MUX) est un sous-ensemble de la spécification audio optique ADAT qui permet à une connexion ADAT de transporter des données à des fréquences d’échantillonnage plus élevées en sacrifiant le nombre de canaux.
Une connexion ADAT peut transporter huit canaux de données 24 bits à 44,1 kHz ou 48 kHz. En utilisant du SMUX, cette même connexion peut transporter quatre canaux de données jusqu’à 96 kHz, ou deux canaux de données jusqu’à 192 kHz.
Remarque
La fréquence d’échantillonnage la plus élevée fournie par l’AudioFuse X8 OUT (ou la X8 IN) est de 96 kHz. Si une fréquence d’échantillonnage supérieure lui est fournie, la LED ADAT va clignoter pour indiquer que l’horloge n’est pas utilisable.

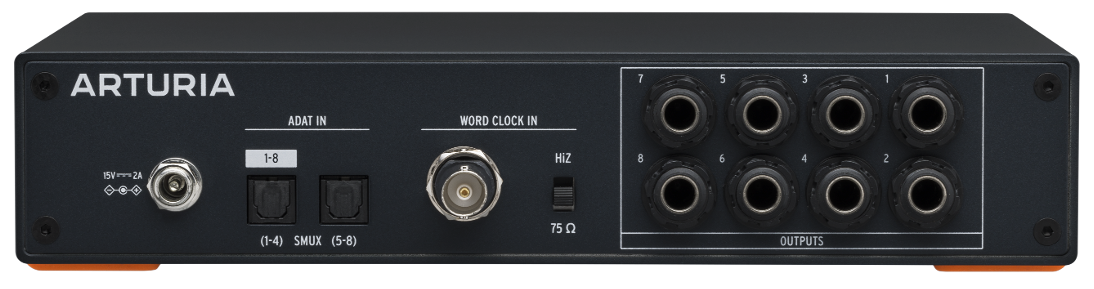

Les deux entrées ADAT de l’AudioFuse X8 OUT permettent d’utiliser huit canaux ADAT conventionnels sur un port ou huit canaux ADAT SMUX sur deux ports. En utilisant du SMUX, les canaux 1-4 sont disponibles sur le premier port et les canaux 5-8 sont disponibles sur le second port, comme indiqué sur les étiquettes du panneau arrière.

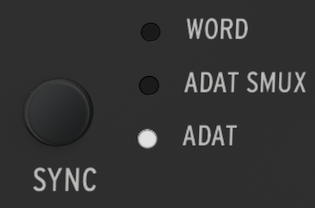

La LED ADAT ou ADAT SMUX s’allume, selon le type de signal de synchronisation reçu. Il sera automatiquement reconnu par l’AudioFuse X8 OUT.
Certains appareils numériques tiers n’envoient pas les informations nécessaires au réglage automatique du SMUX lorsqu’ils sont connectés.
Dans ce cas, l’AudioFuse X8 OUT vous permet de le forcer à reconnaître l’horloge SMUX en appuyant longuement sur le bouton SYNC.
En mode Force SMUX, les LED ADAT et ADAT SMUX s’allument.
Remarque
Appuyez brièvement sur le bouton SYNC pour quitter le mode Force SMUX.
