MiniBrute 2S - Questions Générales

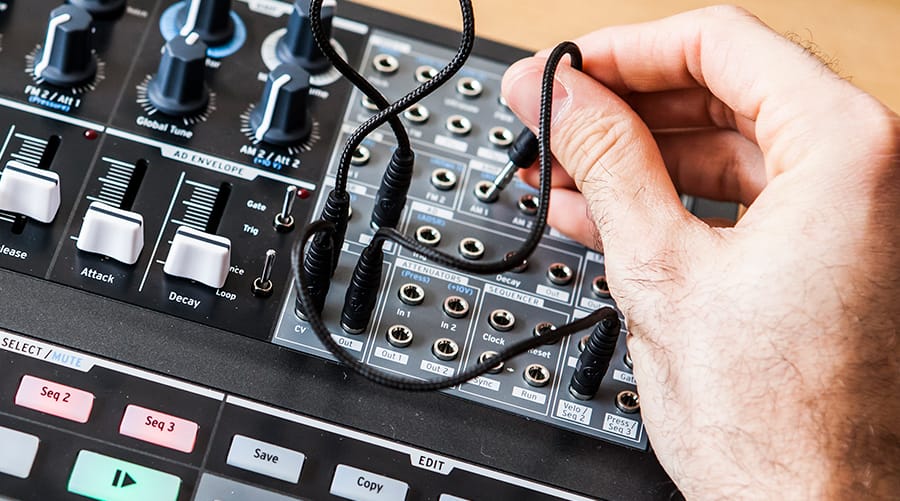

Les sorties sont représentées par un fond blanc contenant un texte ou un symbole.

Les entrées sont représentées par un texte simple.

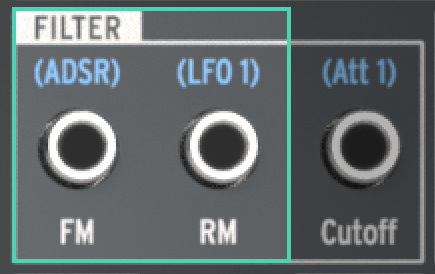

Les connexions internes par défaut sont marquées d'un texte bleu.
Remarque: Pour déconnecter la connexion précâblée, branchez un câble dans l'entrée concernée.

Les paramètres suivants peuvent affecter considérablement le son du MiniBrute, donc si vous avez un son déformé ou bizarre, vérifiez d'abord ces paramètres:

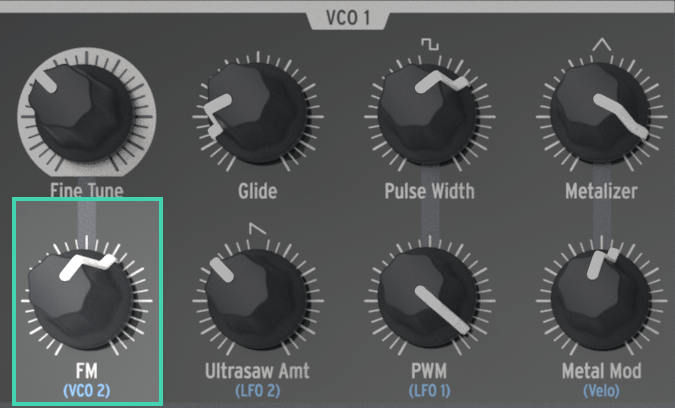

• Potentiomètre VCO1 FM: Assurez-vous qu'il n'est pas monté.
  sinon le VCO2 modulera la fréquence du VCO1. Ce qui peut donner des résultats assez "toxiques".



• AD Envelope: Assurez-vous qu'elle n'est pas réglée sur Loop avec un Attack / Decay très court.
  Dans ce cas, cela créerait un son très dur de style FM.

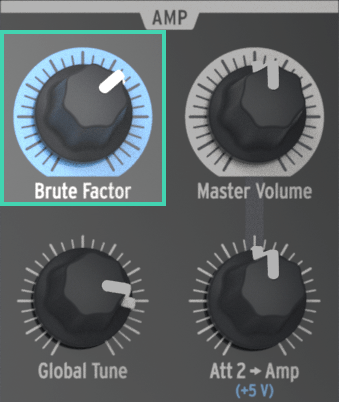

• Brute factor: Assurez-vous qu'il n'est pas réglé trop fort.
  S'il est poussé à fond, le Brute factor créera une distorsion intense.



• Resonance modulation: Cela peut créer des crêtes agressives lorsque l'enveloppe est déclenchée.
  Si vous écoutez à un volume élevé, faites attention à vos oreilles lorsque vous modulez la résonance.

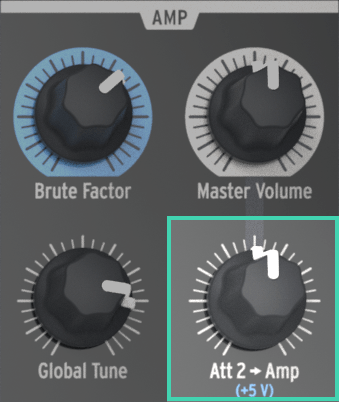

Comme le potentiomètre Att2 > Amp contrôle par défaut l'ouverture du VCA d'amplification, assurez-vous que le bouton Att2 > Amp n'est pas monté lorsque rien n'est connecté à l'entrée Amp.
Autrement les oscillateurs ainsi que le son de l'entrée externe seront constamment entendus.

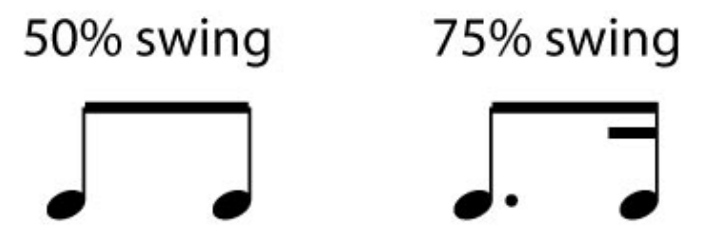

La division sur laquelle s'applique le Swing est définie par le Master Swing.

Pour être appliquée, la division temporelle de la pattern  (ou de l'arpège) doit être égale ou inférieure à la division du Master Swing.

Exemple:

• Division de la pattern: 1/16 ou 1/32 + Master Swing 1/16 = Swing
• Division de la pattern 1/16 ou 1/32 + Master Swing 1/8 = Pas de swing

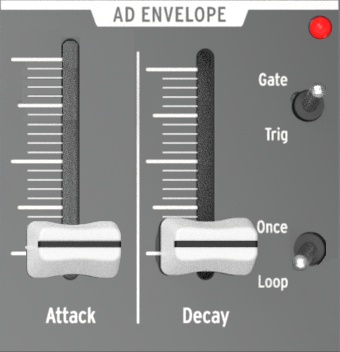

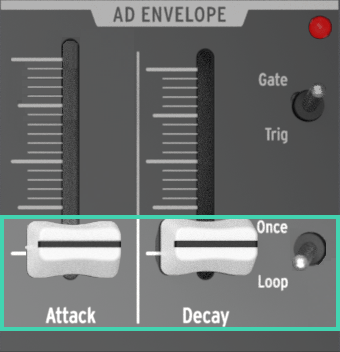

L'enveloppe AD est connectée nativement à l'AMP, mais peut être branchée sur n'importe quelle autre entrée selon votre envie.
Elle est plus simple, mais beaucoup plus polyvalente que l'enveloppe ADSR.

Composée de deux étapes: Attack & Decay, elle peut être déclenchée une fois ou être mise en boucle.
De plus, elle possède deux modes, Gate et Trigger.

Combinaisons  de touches	Réponse de  l'enveloppe
Gate + Once	L'enveloppe monte lorsqu'elle reçoit un signal de Gate (note on) et descend quand le Gate se termine (note off). = Attack - Hold - Decay
Gate + Loop	L'enveloppe monte et se met en boucle lorsqu'elle reçoit un signal de Gate (note on) L'enveloppe retombe de sa position actuelle lorsque le gate s'arrête (note off)
Trig + Once	L'enveloppe joue un cycle Attack-Decay lorsqu'elle reçoit un signal déclencheur (trigger) (note on). = Attack - Decay Son cycle se réinitialise lorsqu'elle reçoit un nouveau signal déclencheur.
Trig + Loop	/!\ L'enveloppe tourne en boucle indéfiniment /!\ Son cycle se réinitialise à la réception d'un nouveau signal déclencheur.

Note: L'enveloppe AD se déclenche par défaut lorsque l'enveloppe ADSR est déclenchée,
Cela dit, une source de déclenchement différente peut être connectée à l'enveloppe AD via le patch.

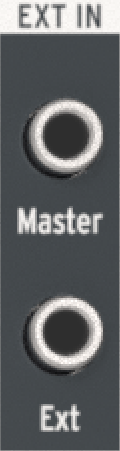

Master: Permet de router le son venant de cette entrée directement vers la sortie.
Le son ne passera pas par les circuits du synthétiseur, et ne sera pas traité par le filtre, l'ampli, ni le reste.

Ext: Le son qui passe par cette entrée traverse tout le circuit audio du MiniBrute, comme s'il s'agissait du son sortant de l'un des oscillateurs.

Par conséquent, pour entendre le son passant par l'entrée Ext, vous devrez:

o   Monter le fader Ext

o   Déclencher l'ampli VCA du MiniBrute en:

• Jouant une note
• Envoyant un signal déclencheur à l'enveloppe connectée à l'entrée AMP
• Augmentant le bouton Att 2 2 > Amp.

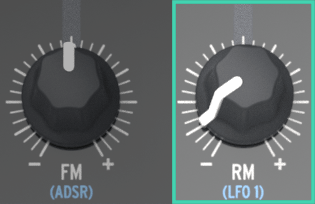

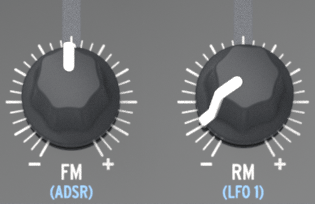

Vous pouvez remarquer qu'il y a une légère déformation lorsque vous augmentez la tension sur le filtre FM ou RM.
C'est tout à fait normal. Ces deux potentiomètres sont des atténuateurs bipolaires.
Par conséquent, la zone morte centrale possède une résistance importante, ce qui diminue la tension lorsque celle-ci est connectée via le patch.

Pitch & Gate: Dédiés à leur fonction respective et appairés ensemble.

Ces pistes partagent donc toujours la même résolution et la même direction de jeu.

• Pitch: Envoie un signal de tension de contrôle aux oscillateurs du MiniBrute 2 et à la sortie KBD du patch de connexion.


• Gate: Ouvre et ferme l'amplificateur du MiniBrute 2 et émet un signal Gate via la sortie Gate du patch.

Velo/Mod 1 & Press/Mod 2: Ce sont deux pistes avec des fonctions configurables.

Lorsqu'elles sont réglées sur Velocity & Pressure, les pistes sont appairées aux Pitch & Gate.
Si elles sont réglées sur une autre fonction, leur résolution et leur sens de lecture respectifs peuvent être différents de ceux des autres pistes.

• Velo/Mod 1 est par défaut mappé à Velocity.
  Sortie sur le patch de connexion: Velo / Mod 1


• Press/Mod 2 est par défaut mappé à Pressure.
  Sortie sur le patch de connexion: Press / Mod 2

/!\ Comme dans les pistes Pitch & Gate, les steps des Mod 1 et Mod 2 doivent être activées pour que la modulation soit appliquée.
/!\ Comme dans les pistes Pitch & Gate, les steps des Mod 1 et Mod 2 doivent être activées pour que la modulation soit appliquée.

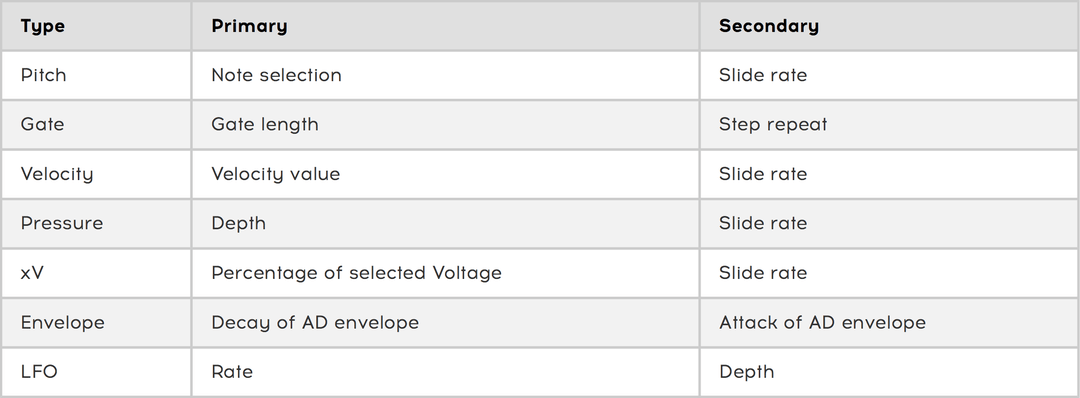

Fonction primaire : Step Encoder - Fonction secondaire : Shift + Step Encoder

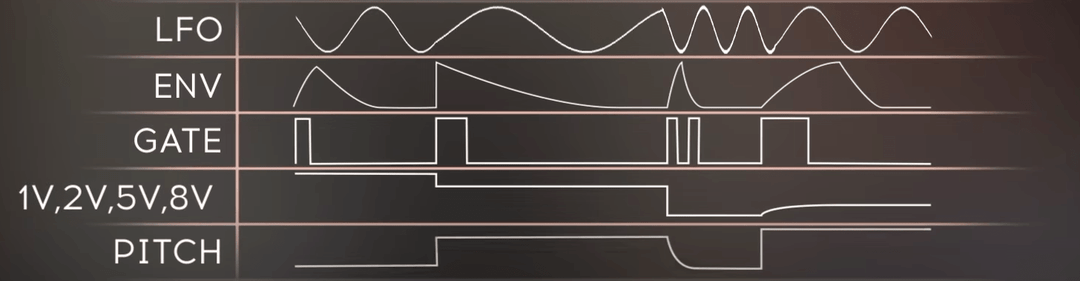

Tension : 1V, 2V, 5V, 8V
Dans ce mode, la sortie de la piste sera mise à l'échelle de manière appropriée en tant que pourcentage de la tension sélectionnée.

Enveloppe: Env
Dans ce mode, la sortie CV est une enveloppe AD.
Lorsqu'un step est actif, l'enveloppe est déclenchée.

Types de LFO: Sin, Triangle, Saw Up, Saw Down, Square, et Sample & Hold
Dans ce mode, la sortie CV fournit une tension avec l'une des formes d'onde mentionnées ci-dessus.

En dehors du fait qu'elles sont indépendantes, les pistes du séquenceur Mod 1 et Mod 2 fonctionnent de la même manière que les pistes Pitch et Gate.
Par conséquent, si vous voulez séquencer des enveloppes ou des LFOs, vous devez procéder comme suit:

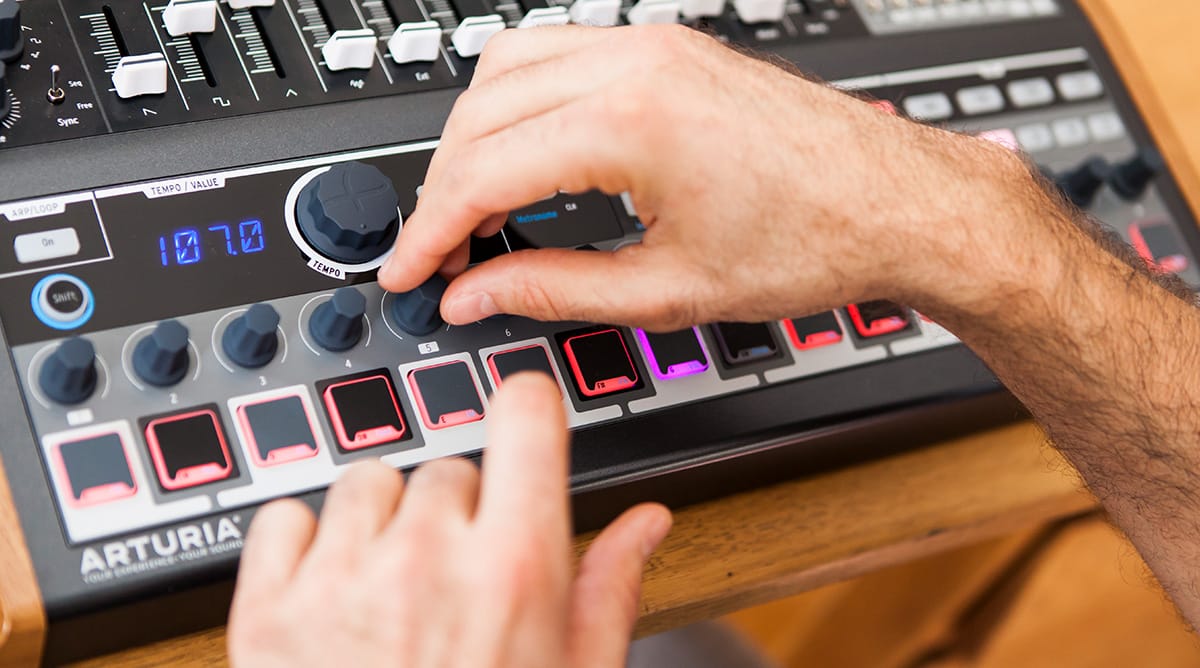

• Appuyez sur le bouton enregistrement. (Doit être ROUGE)
• Activez un step (Rouge)
• Réglez la valeur du step à votre convenance.

Si le step n'est pas activé, la valeur ne sera pas envoyée dans la sortie.
