Mode USB autonome
En mode USB, l'AudioFuse 8Pre se présente comme une interface audio USB complète avec 16-entrées / 20-sorties, comme décrit ci-dessous:
- Toutes les entrées analogiques sont acheminées vers les canaux d'entrée USB 1 à 8.
- Toutes les entrées ADAT sont acheminées vers les canaux d'entrée USB 9 à 16.
- Les canaux de sortie USB 1 à 8 sont acheminés vers les sorties analogiques 1 à 8.
- Les canaux de sortie USB 9 à 16 sont acheminés vers les sorties ADAT 1-8. Remarque : l'AFCC vous permet de modifier le routage des canaux de sortie.
- Les canaux d'entrée USB 17 et 18 peuvent être utilisés comme entrée de boucle virtuelle pour le mixage Main 1-2 ou Cue
- Les sorties enceintes/casque peuvent être réglées soit sur la sortie USB 1-2, soit sur le mixeur interne Cue
Mode ADAT
En mode ADAT, l'AudioFuse 8Pre devient une extension ADAT bidirectionnelle avec 8 préamplis et 10 sorties analogiques, comme décrit ci-dessous:
- Toutes les entrées analogiques sont acheminées vers les sorties ADAT.
- Toutes les entrées ADAT sont acheminées vers les sorties analogiques.
- Les sorties enceinte/casque peuvent être réglées soit sur les entrées ADAT 1-2 soit sur le mixeur interne Cue
- L'AudioFuse 8Pre n'apparaîtra pas dans les listes de périphériques audio de votre ordinateur. Il n'apparaît que lorsque l'appareil est en mode USB.
- Vous pouvez toujours utiliser l'AFCC lorsque l'AudioFuse 8Pre est en mode ADAT. Connectez simplement votre câble USB.
Canaux virtuels "Loopback" 17-18
En mode USB, des entrées supplémentaires (17 - 18) sont disponibles.
Ces canaux virtuels sont connectés à un flux d'enregistrement USB dédié, vous permettant d'enregistrer la sortie d'autres applications directement dans votre DAW.
Ceci est très pratique si vous ne voulez pas utiliser des applications de rooting audio comme Soundflower ou Virtual Audio Cable.
Routage des canaux en mode ADAT
| Canaux d'entrée | Canaux de sortie |
|---|---|
| A 44.1 et 48kHz | |
| Canaux d'entrée analogique 1-8 | Sortie ADAT #1, canaux 1-8 |
| Entrée ADAT #1, canaux 1-8 | Sorties analogiques canaux 1-8 |
| A 88.2 et 96kHz | |
| Canaux d'entrée analogique 1-4 | Sortie ADAT #1, canaux 1-4 |
| Canaux d'entrée analogique 5-8 | Sortie ADAT #2, canaux 5-8 |
| Entrée ADAT #1, canaux 1-4 | Canaux de sortie analogique 1-4 |
| Entrée ADAT #2, canaux 5-8 | Canaux de sortie analogique 5-8 |
Routage des canaux en mode USB
| Canaux d'entrée | Canal de sortie |
|---|---|
| A 44.1 et 48kHz | |
| Canaux d'entrée analogique 1-8 | Canaux USB 1-8 |
| Entrée ADAT #1, canaux 1-8 | Canaux USB 9-16 |
| Entrées Loopback 17 et 18 | Canaux USB 17 et 18 |
| Canaux de lecture USB 1-8 | Sorties analogiques 1-8 |
| Canaux de lecture USB 9-16 | Sortie port ADAT #1, canaux 1-8 |
| A 88.2 et 96kHz | |
| Entrées analogiques 1-8 | Canaux USB channels 1-8 |
| Entrée ADAT #1, canaux 1-4 | Canaux USB 9-12 |
| Entrée ADAT #2, canaux 5-8 | Canaux USB 13-16 |
| Entrées "Loopback" 17 et 18 | Canaux USB 17 et 18 |
| Canaux USB de lecture 1-8 | Sorties analogiques 1-8 |
| Canaux de lecture USB 9-12 | Sortie ADAT port #1, canaux 1-4 |
| Canaux de lecture USB 13-16 | Sortie ADAT port #2, canaux 5-8 |
Distribution des canaux ADAT par fréquence d'échantillonnage
| Fréquence d'horloge | Connecteurs ADAT à utiliser | Données transférées |
|---|---|---|
| 44.1k ou 48k | ADAT In / Out 1 | Entrée / sortie ADAT 1 |
| At 88.2 et 96kHz | Entrée / sortie ADAT 1 + Entrée / sortie ADAT 2 |
Pistes 1-4 (Entrée / sortie ADAT 1) Pistes 5-8 (Entrée / sortie ADAT 2) |

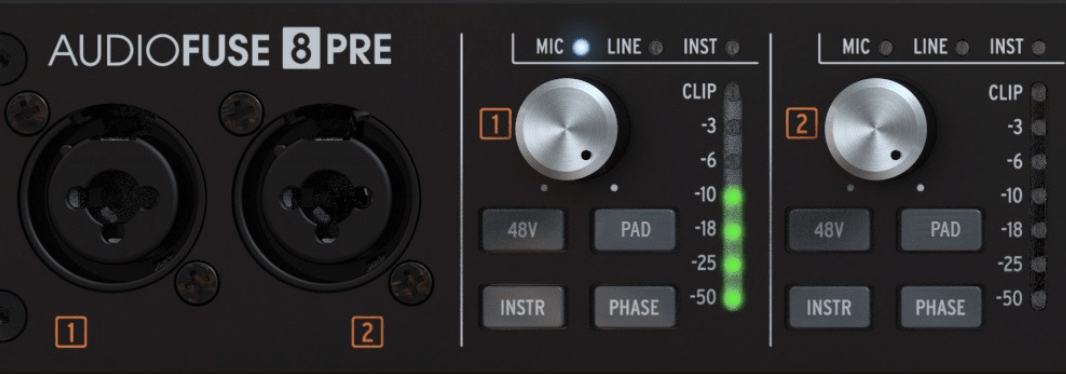

Les canaux 1 et 2 sont équipés d'un circuit de commutation automatique.
Avec ce système, lorsque vous branchez un câble sur l'un des connecteurs avant, l'AudioFuse 8Pre commutera automatiquement la connexion de l'arrière vers l'avant. De même, lorsque le câble avant est débranché, la connexion passe automatiquement de l'avant à l'arrière.
Avec ce système, lorsque vous branchez un câble sur l'un des connecteurs avant, l'AudioFuse 8Pre commutera automatiquement la connexion de l'arrière vers l'avant. De même, lorsque le câble avant est débranché, la connexion passe automatiquement de l'avant à l'arrière.
Si vous avez d'autres questions, n'hésitez pas à nous contacter.
