RackBrute 3U

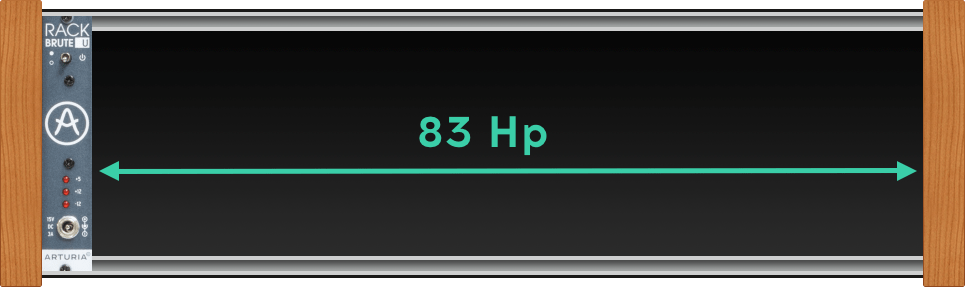

A une largeur totale de 88Hp.
Lorsque l'alimentation RackBrute est connectée, 83Hp sont disponibles.
La profondeur maximale disponible sur un RackBrute 3U est de 53 mm.
Visualisez le RackBrute 3U dans Modular Grid
RackBrute 6U

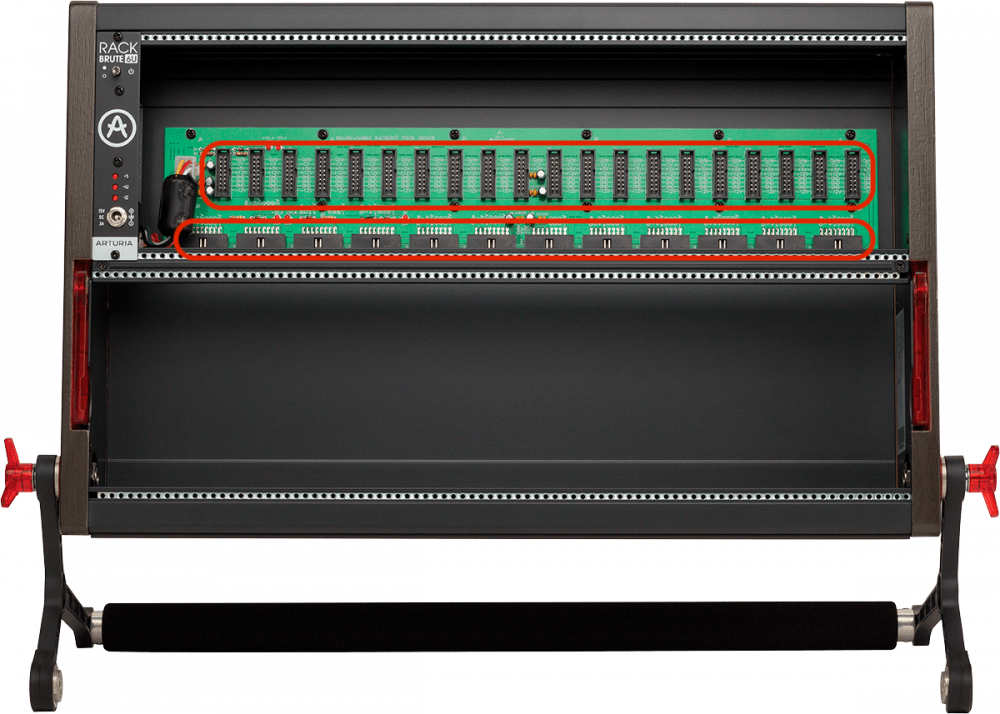

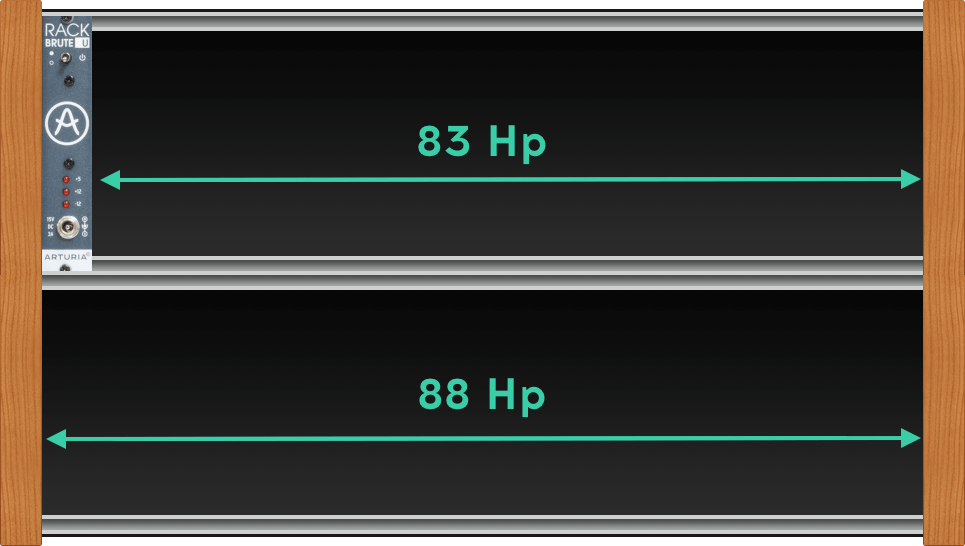

A une largeur totale de 176Hp.
Lorsque l'alimentation RackBrute est connectée, 171Hp sont disponibles.
La profondeur maximale disponible sur un RackBrute 6U est :
- 53 mm sur la partie supérieure. (bus d'alimentation)
- 75 mm sur la partie inférieure. (pas de bus d'alimentation)
Visualisez le RackBrute 6U dans Modular Grid
Note

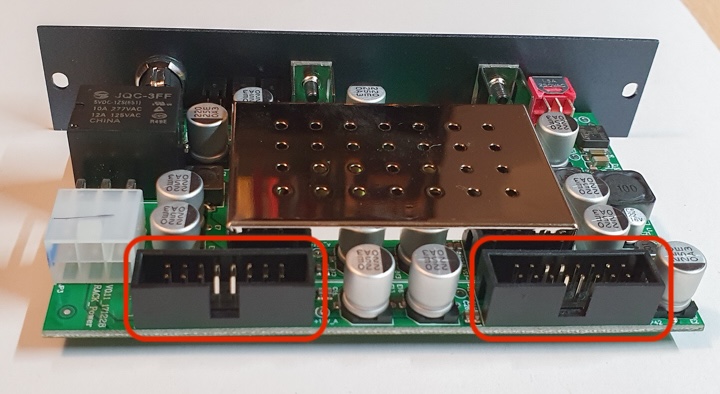

De plus, ces deux connecteurs peuvent être utilisés pour alimenter directement des modules si souhaité, tant que vous vous assurez de ne pas alimenter des modules (mais cela ne devrait pas être très courant) dépassant les limites de consommation décrites dans la section dédiée "Combien d'énergie une alimentation RackBrute peut-elle fournir ?" de cet article.
Remplacer le module d'alimentation par un modèle plus puissant est bien sûr possible tant que vous ne dépassez pas les limitations du Bus Board, qui sont les suivantes :
La limitation du bus board RackBrute par bus est :
2000 mA sur +12v
2000 mA sur -12v
2000 mA sur 5v
Vous devrez peut-être pontage des bus supérieur et inférieur (à l'aide d'un ruban) pour répartir uniformément l'alimentation de l'alimentation externe.
Note importante
Nous ne couvrons aucun problème lié à une suralimentation d'un busboard dû à l'utilisation d'un module d'alimentation tiers.
- L'alimentation RackBrute est capable de fournir jusqu'à :
1600mA sur la sortie +12V
1600mA sur la sortie -12V
900mA sur la sortie +5V
Charge de puissance maximale : 31.3W (Relatif à l'alimentation fournie avec)
Lors du choix des modules, il est bon de ne pas dépasser 80 % de ce que l'alimentation peut fournir, en laissant 20 % de marge en cas de pics de courant (cela s'applique à toutes les différentes tensions +5V / -12V / +12V). De plus, prenez l'habitude de vérifier le courant qu'un module consomme.
Une spécification typique ressemble à ceci :
+12V : <40 mA
-12V : <10 mA
+5V : <10mA
- Assurez-vous également de garder à l'esprit ce qui suit en fonction de votre modèle RackBrute :

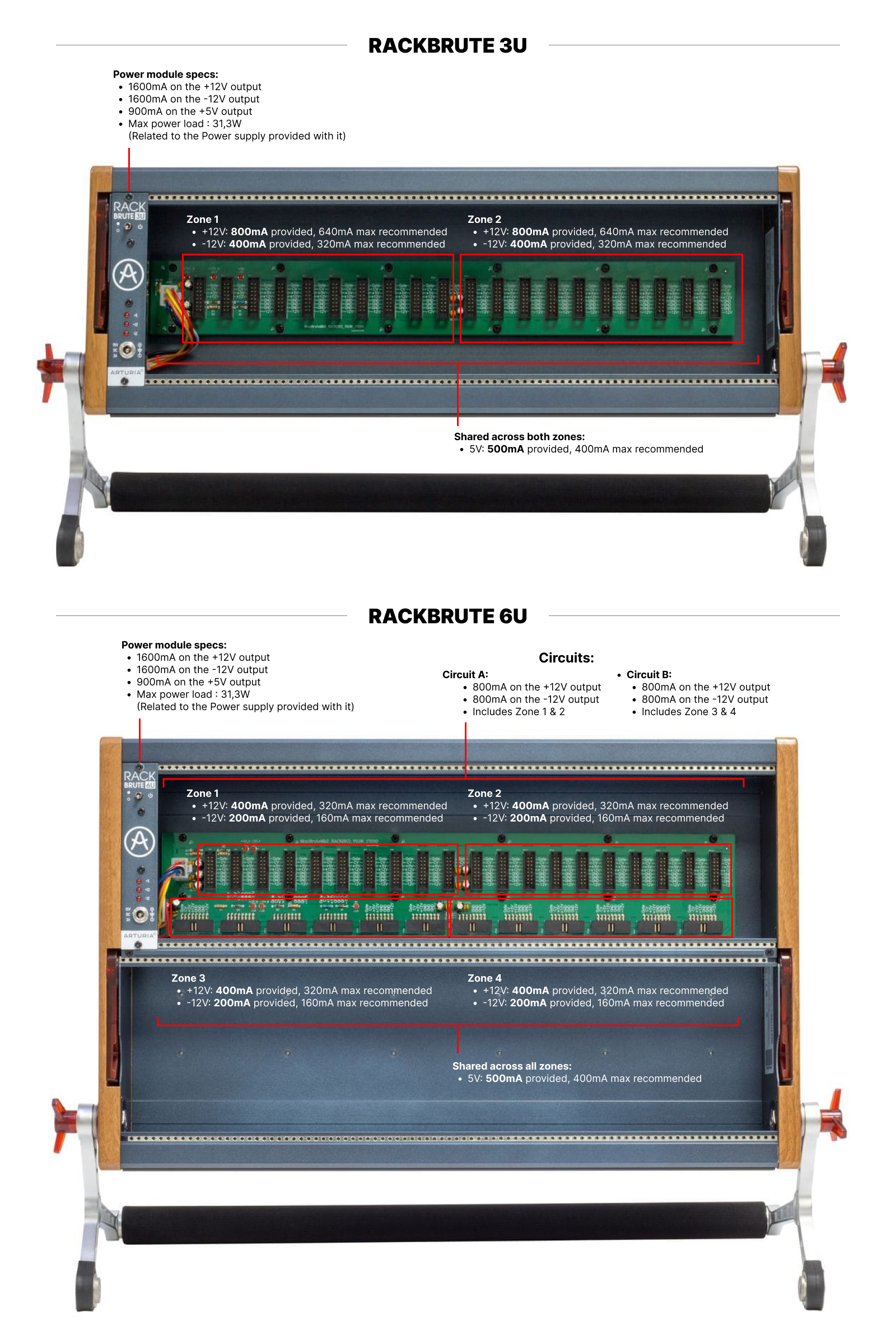

-RackBrute 3U bénéficie de toute la puissance en répartissant la puissance sur "Deux quadrants" (2x 800mA sur 12V & 2x 400mA sur -12V)
-RackBrute 6U cependant (considérant qu'il utilise le même module d'alimentation et la même alimentation) répartit la puissance sur "Quatre quadrants distincts" ("Deux par bus") qui fournira la puissance comme suit :
- En guise d'autre exemple, vous pourriez avoir la configuration suivante :
1000mA sur +12V
1200mA sur -12V
900mA sur +5V
Conduisant à la consommation d'énergie suivante :
12 + 121.2 +0.95 = 30.9W
-Mais dans le cas où vous auriez ce type de configuration :
1600 mA sur +12V
800mA sur -12V
Afin de ne pas dépasser la puissance maximale disponible de 31.3W, vous devrez vous assurer de ne pas dépasser la valeur suivante sur le rail +5V :
+5V : 500mA
- Pour approfondir, vous pouvez également vous fier à la Formule Logique suivante :
Voltage * Amps = Watts
(Positive 12V * (Zone 1 Amps + Zone 2 Amps)) + (Negative 12V * (Zone 1 Amps + Zone 2 Amps)) + (5V * (total Amps for all zones)) = Watts of Max Power Load
Note
Considérant les informations ci-dessus avec RackBrute 6U, une sage précaution est de répartir la charge sur les deux bus boards et les quatre quadrants pour éviter toute surcharge potentielle.
