RackBrute 3U

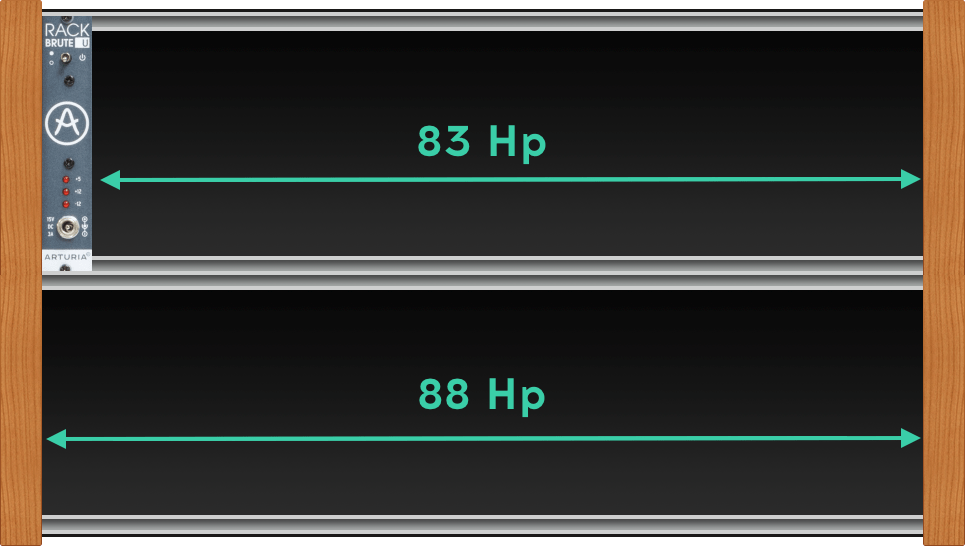

総幅は 88HP です。

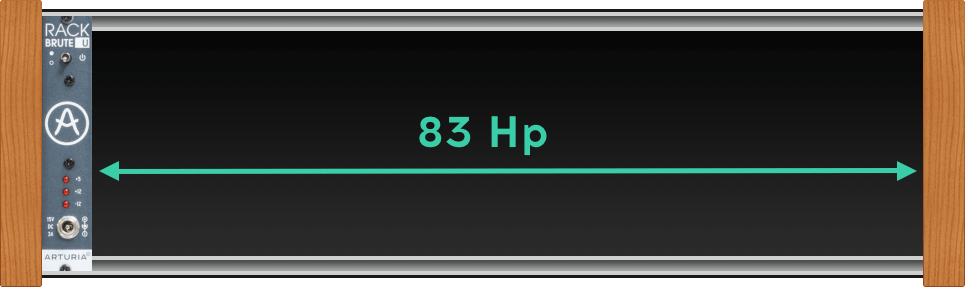

RackBrute 電源が接続されると、83HP が利用可能になります。
RackBrute 3U の最大深さは 53 ミリメートルです。
Modular Grid で RackBrute 3U を表示
RackBrute 6U
総幅は 176HP です。
RackBrute 電源が接続されると、171HP が利用可能になります。
RackBrute 6U の最大深さは次の通りです:
- 上部 53 ミリメートル。(電源バス)
- 下部 75 ミリメートル。(電源バスなし)
Modular Grid で RackBrute 6U を表示
注意

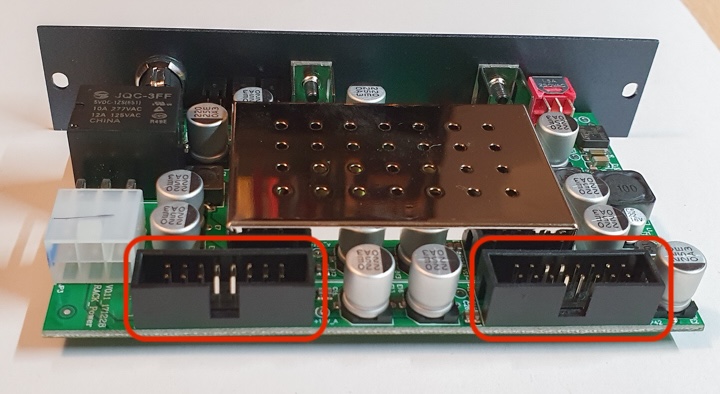

さらに、これらの 2 つのコネクタは、必要に応じてモジュールに直接電力を供給するために使用できます。ただし、この記事の「RackBrute 電源はどれくらいの電力を供給できますか?」セクションで説明されている消費制限を超えないように確認する必要があります(ただし、このような状況は非常に稀です)。
もちろん、電源モジュールをより強力なものに交換することは可能です。ただし、バスボードの制限を超えないようにする必要があります。制限は次の通りです:
RackBrute バスボードの制限はバスごとに次の通りです:
+12v で 2000 mA
-12v で 2000 mA
5v で 2000 mA
外部電源の電力を 均等に分配 するために、上部と下部のバスをブリッジ する必要がある場合があります(リボンの助けを借りて)。
重要な注意
サードパーティの電源モジュールを使用した場合にバスボードが過負荷になる問題については、保証しません。
- RackBrute 電源は最大で次の電力を供給できます:
+12V 出力で 1600mA
-12V 出力で 1600mA
+5V 出力で 900mA
最大電力負荷:31.3W(付属の電源に関連)
モジュールを選択する際には、電源が供給できる電力の 80% を超えないようにするのが良い方法です。電流のピークに備えて 20% の余裕を持たせるためです(これはすべての異なる電圧 +5V / -12V / +12V に適用されます)。また、モジュールが消費する電流を確認する習慣をつけると良いでしょう。
典型的な仕様は次の通りです:
+12V:<40 mA
-12V:<10 mA
+5V:<10mA
- RackBrute モデルに応じて、次の点も考慮してください:

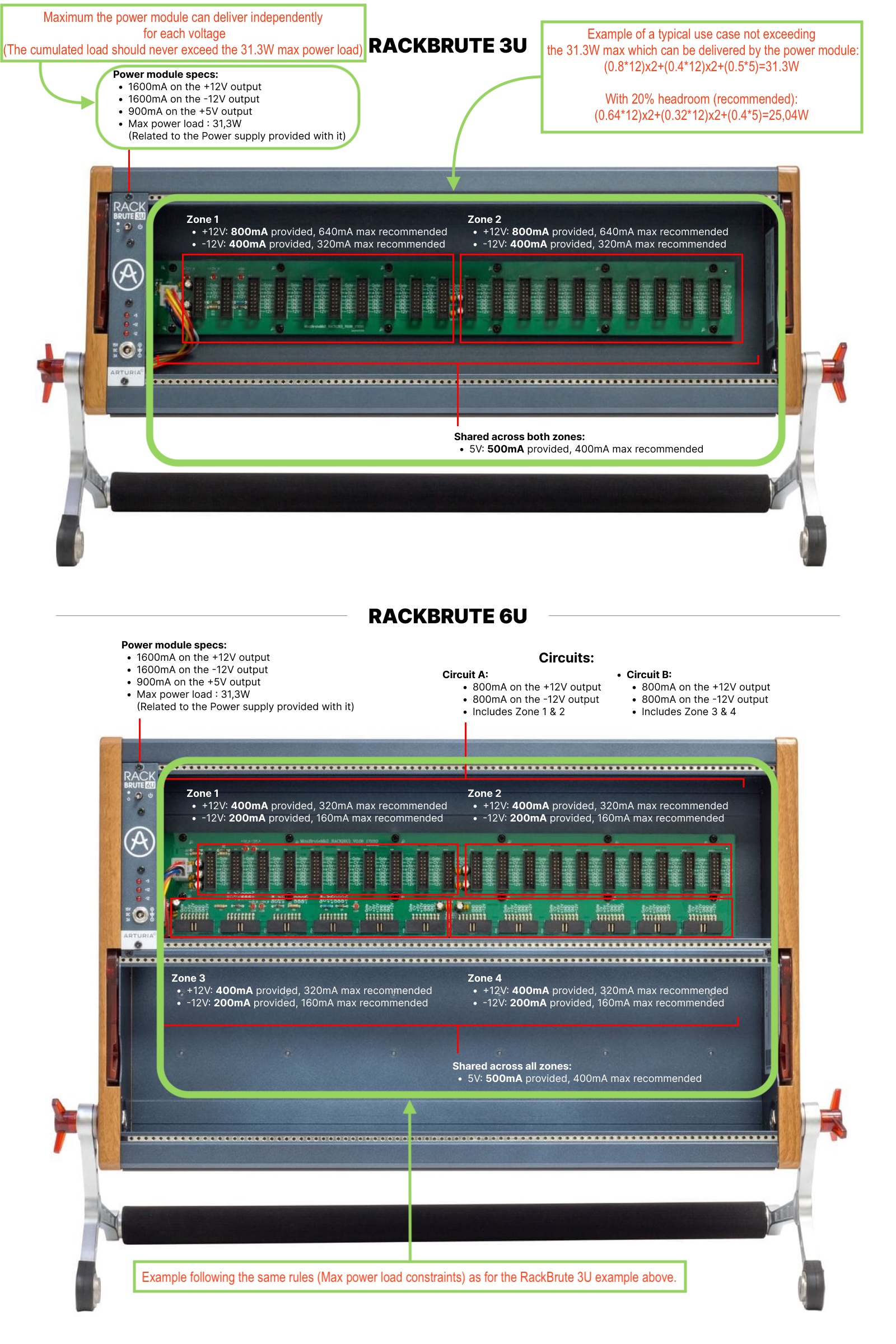

-RackBrute 3U は、電力を「2 つの象限」(2x 800mA で 12V、2x 400mA で -12V)に分散させることで、全電力を活用します。
-RackBrute 6U は(同じ電源モジュールと電源を使用することを前提として)、電力を「4 つの異なる象限」(「バスごとに 2 つ」)に分散させ、次のように電力を供給します:
- 別の例として、次のような構成が考えられます:
+12V で 1000mA
-12V で 1200mA
+5V で 900mA
これにより、次のような電力消費が発生します:
12 + 121.2 +0.95 = 30.9W
-しかし、次のような構成の場合:
+12V で 1600 mA
-12V で 800mA
最大利用可能電力 31.3W を超えないようにするために、+5V レールで次の値を超えないようにする必要があります:
+5V : 500mA
- さらに詳細に知りたい場合は、次の 論理式 に頼ることもできます:
電圧 * アンペア = ワット
(正 12V * (ゾーン 1 アンペア + ゾーン 2 アンペア)) + (負 12V * (ゾーン 1 アンペア + ゾーン 2 アンペア)) + (5V * (すべてのゾーンの合計アンペア)) = 最大電力負荷ワット数
注意
上記情報を踏まえ、RackBrute 6U を使用する際には、負荷を 2 つのバスボードと 4 つの象限に分散させることで、潜在的な過負荷を避けるのが賢明です。
