AudioFuse 16Rig 提供了独特而丰富的功能组合，是一款高度灵活的音频接口，适用于电子音乐人以及同时使用多台键盘和音源模块的其他用户。
它专为轻松兼容传统 MIDI 设备以及不仅需要音频输出、还需要电压控制能力的模块合成器而设计。
AudioFuse 16Rig 具备以下功能：
- 16 路 TRS 平衡线路电平模拟输入通道
-
2 路高品质数字可调用麦克风前置放大器，位于 XLR/TRS 组合接口，配备
独立衰减（Pad）及 48V 幻象供电 - 输入 1 和 2 具备 Hi-Z 设置，用于连接电吉他和电贝斯
- 输入 3 和 4 可通过前面板的 3.5mm 立体声接口进行可选访问
- 输入 1 至 4 可在前面板与后面板接口之间手动切换
- 8 路 TRS 平衡线路电平模拟输出通道，全部为 DC 耦合
- 专用立体声音箱输出，采用平衡 TRS 接口
-
立体声耳机输出（6.35mm 及 3.5mm TRS），可支持阻抗高达
600 欧姆的耳机 -
全面的监听功能区，可对音箱和耳机进行
独立音量控制 - 通过第二组音箱实现A/B 监听，配备前面板音量控制，可使用
任意一组线路输出 -
输出 3 和 4 在前面板上镜像输出，可用于 reamping（重新录音）、
额外的耳机输出，或作为便捷的线路电平连接。 - 低延迟（DSP 驱动）主混音器，支持MIDI 控制
- 双 ADAT I/O 端口，在 48 kHz 下支持 16 通道I/O，在 96 kHz 下支持 8 通道
- 5 针 DIN 接口的 MIDI In 及双 Out/Thru 端口
- 前后面板 USB-A 2.0 集线器连接口
- 前面板 USB-A 2.0 MIDI 主机接口，用于连接外部 USB MIDI 设备
- BNC 字时钟输入及输出，实现精准数字同步
- USB-C 接口，兼容 PC 和 macOS，完全兼容 USB 2.0
- 全彩前面板显示屏，便于参数访问及电平监测
- 坚固的金属机身，采用单机架单元（1U）机架式设计
- 机架耳板可旋转，可用于机架安装或台面放置
- AudioFuse Control Center 软件提供图形用户界面及高级控制功能
- 完全独立运行（无需电脑）
- 附赠 Creative FX Bundle
线路输入
| 规格 | 实测值 |
|---|---|
| 输入阻抗 | 20kΩ（平衡），10kΩ（不平衡） |
| 最大输入电平 | 后面板：+24dBu，前面板：+22dBu |
| Pad 模式 | 后面板：-12dB，前面板：-10dB |
| 频率响应 20Hz 至 20kHz | 典型值 +/-0.06dB |
| 动态范围 | 118dB（A 计权） |
| THD+N @ 1kHz | -113dB（A 计权） |
乐器输入
| 规格 | 实测值 |
|---|---|
| 输入阻抗 | 1.1MΩ（不平衡） |
| 最大输入电平 | +20dBu |
| 增益范围 | 55dB |
| Pad 模式 | -10dB |
| 频率响应 20Hz 至 20kHz | 典型值 +/-0.1dB |
| 动态范围 | 114dB（A 计权） |
| THD+N @ 1kHz | -105dB（A 计权） |
麦克风前置放大器
| 规格 | 实测值 |
|---|---|
| 输入阻抗 | 2.7kΩ |
| 最大输入电平 | +22dBu |
| 增益范围 | 55dB |
| Pad 模式 | -20dB |
| 等效输入噪声（EIN） | -129.5dBu（A 计权） |
| 频率响应 20Hz 至 20kHz | +/-0.08dB |
| 动态范围 | 117dB（A 计权） |
| THD+N @ 1kHz | -110dB（A 计权） |
音箱输出
| 规格 | 实测值 |
|---|---|
| 输出阻抗 | 240Ω（平衡），120Ω（不平衡） |
| 最大输出电平 | +20dBu |
| 频率响应 20Hz 至 20kHz | +/-0.02dB |
| 动态范围 | 126dB（A 计权） |
| THD+N @ 1kHz | -114dB（A 计权） |
线路输出（DC 耦合）
| 规格 | 实测值 |
|---|---|
| 输出阻抗 | 240Ω（平衡），120Ω（不平衡） |
| 最大输出电平 | +24dBu |
| 频率响应 20Hz 至 20kHz | 典型值 +/-0.04dB |
| 动态范围 | 120dB（A 计权） |
| THD+N @ 1kHz | -106dB（A 计权） |
| DC 电压幅值 | +/-8.7V（不对称） |
耳机输出
| 规格 | 实测值 |
|---|---|
| 输出阻抗 | 5Ω |
| 最大输出电平 | +14.4dBu |
| 动态范围 | 109dB（A 计权） |
| 功率 @ 33Ω @1%THD | 271mW @-78dB THD |
| THD+N @ 1kHz | -103dB（A 计权） |
| 支持的采样率 | 44.1 kHz、48 kHz、88.2 kHz、96 kHz、176.4 kHz、192 kHz |
USB 端口方面如何？
前面板 USB 端口：
两个端口均为 USB 2.0 Type A 端口：
- 第一个标注为 HUB，可作为供电式 USB 集线器，用于连接您在工作时可能需要
连接到电脑的外部设备：
-用于加载和保存采样音色库的外部硬盘
-DAW 控制界面等
- 第二个标注为 MIDI，是一个USB 主机端口，可让您连接
仅具有 USB 接口、而没有 5 针 DIN MIDI 端口的控制器。
通过该接口，您无需再拉更多线缆连接至电脑或外部 USB 集线器即可使用这些设备。
与 HUB 连接不同，即使 AudioFuse 16Rig 处于独立模式，该端口也会保持激活状态，从而在无需连接电脑的情况下提供 MIDI 输入和输出。
后面板 USB 端口：
接口背面有一个单独的 USB 2.0 集线器端口，位于用于将接口连接至电脑的 USB-C 端口旁边。
其工作方式与前面板上标注为"HUB"的 USB 端口完全相同。
提示
USB 端口最多可在 5V 电压下提供 500mA 电流，只要设备电流需求不超过 500mA，通常均可为大多数设备供电。
一旦您设置好硬件，下一步就是 在Arturia注册。
请按照您设备盒子中的说明登录Arturia网站并注册。您需要一个序列号和解锁码，这些可以在设备下方找到。
您也可以直接访问 AudioFuse 16Rig的起始页面，并按照那里的说明操作。
注册AudioFuse 16Rig后，您将能够下载我们创意套件中的不同软件效果和Analog Lab Intro。
请务必参考以下专用文章以正确安装您的设备：
请务必参考以下专用文章以更新设备的固件：
Word Clock是一种时钟信号，用于同步设备，可以根据设备、设置和需求作为ADAT同步的替代方案。
实际上，Word Clock可用于同步您工作室中尽可能多的数字设备，因为设备可以轻松地链接在一起。
AudioFuse 16Rig提供BNC连接器，用于传输或接收来自外部时钟源的Word Clock数据。

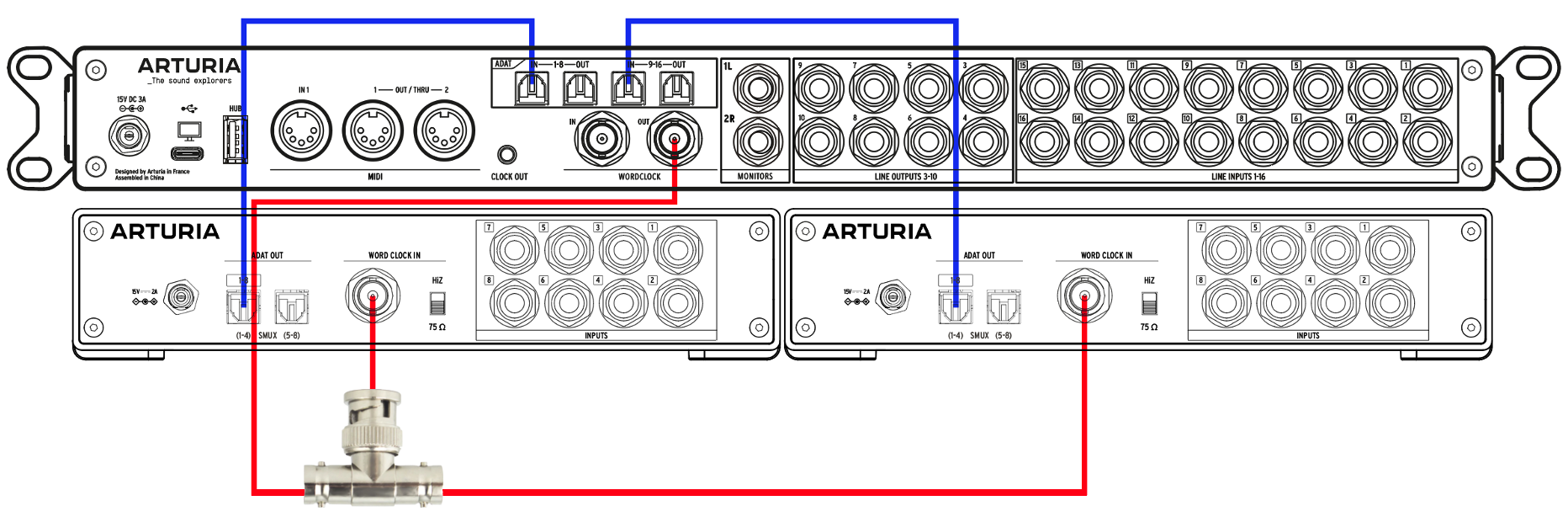

- 在下面的示例中，两个AudioFuse X8 IN单元已通过它们的ADAT 1 OUT端口（在44.1或48kHz）连接到AudioFuse 16Rig ADAT INs 1 & 2，使用ADAT（Toslink光纤）电缆以检索它们的所有8个通道。
- 一根BNC电缆必须从AudioFuse 16Rig Word Clock输出连接到第一个AudioFuse X8 IN Word Clock输入，然后从那里连接到第二个Word Clock输入，使用“T”型BNC连接器将它们链接在一起（这样做需要一个“T”型连接器以及两根BNC电缆）。
这是用于此类目的的“T”型连接器示例：
当然，在这种情况下，主接口（这里是AudioFuse 16Rig）必须设置为内部时钟源，其他接口（这里是AudioFuse X8 INs）必须设置为外部Word Clock源，使用前面板上的SYNC按钮：
注意
-请务必始终仅使用75欧姆BNC电缆和“T”型连接器。
-此外，在X8端，请注意，如果没有BNC电缆连接到后面板的WORD CLOCK输入，SYNC按钮将不起作用——该单元默认为内部同步，无法更改。

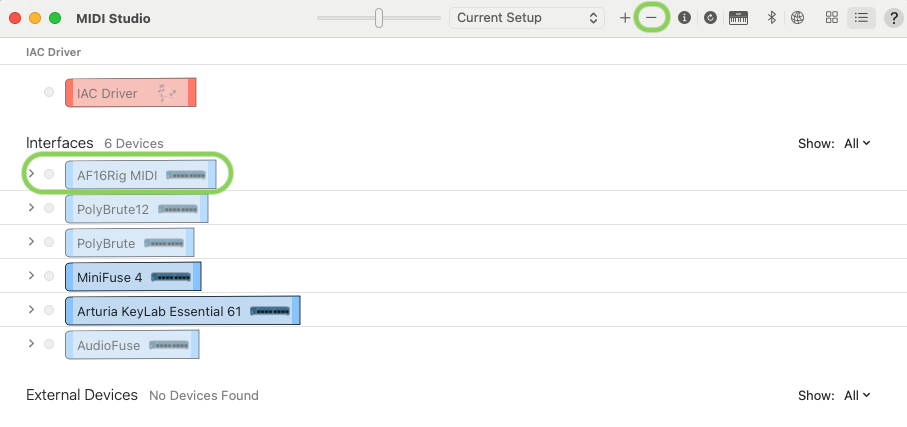

如果您在macOS上遇到无法看到所需的Midi端口显示，或者发送到特定Midi端口的信号未按预期转发，请按照以下步骤操作：
-首先，请确保打开macOS的“音频Midi设置”菜单，然后打开“Midi工作室”部分。
以下是一些有用的快捷键：
| 快捷键 | 结果 |
|---|---|
| 长按主旋钮 | 重置剪辑指示器 |
| INS / OUTS / MIXER / CUE + 主旋钮 | 在INS / OUTS / MIXER / CUE的子页面之间快速导航 |
| 监听按钮 + 主旋钮 | 设置监听按钮功能 |
| IN1 / IN2 + 监听旋钮 | 设置输入1 / 2前置放大器增益 |
| INS / OUTS + 监听旋钮在特定输入/输出视图中 | 更改当前输入/输出增益 |
| MIXER / CUE + 监听旋钮在混音器/提示视图中 | 更改混音器/提示主音量 |
| MIXER / CUE + 监听旋钮在混音器/提示通道视图中 | 更改当前通道增益 |
| 双击返回按钮 | 返回主菜单 |
