Output 插孔标有 白色方块 ，其中包含文本或标志。
Input 插孔标有简要文本。
默认的 内部连接 被用 蓝色 字体标记.
注意：要断开预接线连接，请在相关输入中插入线路。
Input 插孔标有简要文本。
默认的 内部连接 被用 蓝色 字体标记.
注意：要断开预接线连接，请在相关输入中插入线路。
以下参数会极大影响MiniBrute的声音，因此，如果您的声音失真或怪异，请首先检查这些参数：

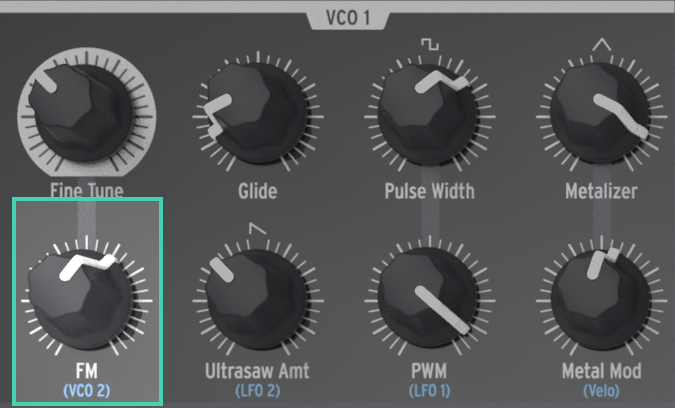

- VCO1 FM电位计：确保它没有打开
否则，VCO2将调整VCO1的频率。这会产生十分奇怪的结果。

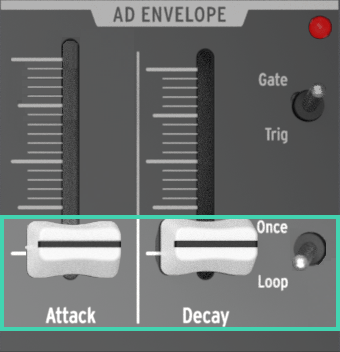

- AD Envelope: 确保它没有在 Attack / Decay 很短的情况下设置为Loop
在这种情况下，它会产生非常刺耳的调频风格的声音。

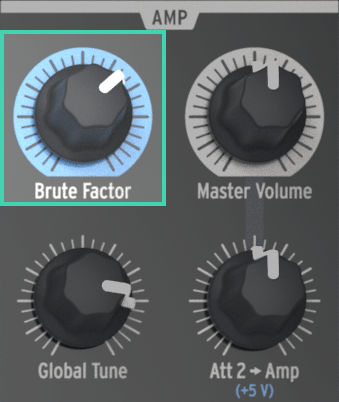

- Brute factor: 确保不要升高得太高。
当设置的很高时，Brute factor会使声音产生强烈的扭曲。

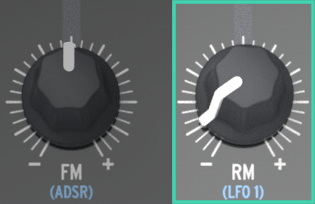

- Resonance modulation: 当 Envelope 被触发时，这可能会产生激进的峰值。
如果你在听高音量的音乐，在调节共鸣时要注意你的耳朵。

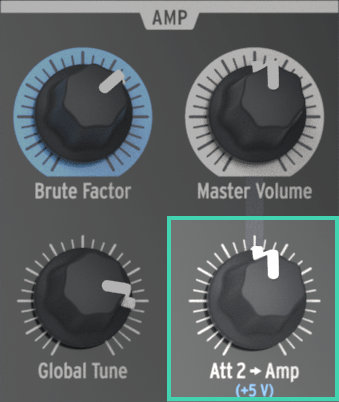

由于Att2 > Amp电位计默认控制Amplification VCA的打开，确保在Amp Input未连接任何东西时，Att2 > Amp按钮未升起。
否则，您将不断听到振荡器和ext输入声音。
否则，您将不断听到振荡器和ext输入声音。

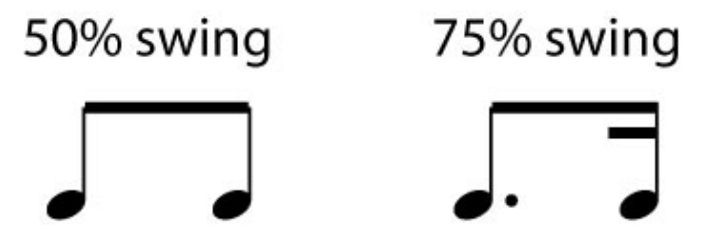

应用Swing的分区由 Master Swing 定义。
若要应用, Pattern Time Division (或 Arpeggio) 必须等于或小于 Master Swing 的 division.
例如:
若要应用, Pattern Time Division (或 Arpeggio) 必须等于或小于 Master Swing 的 division.
例如:
- Pattern Time division 1/16 或 1/32 + Master Swing: 1/16 = 有 Swing
- Pattern Time division: 1/16 或 1/32 + Master Swing: 1/8 = 无 Swing

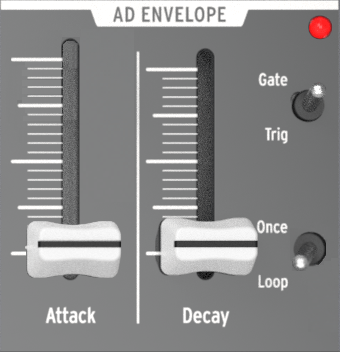

AD Envelope以本机方式连接到AMP，但可以插入任何其他输入端口，以方便您使用
它比ADSR Envelope更简单，但用途更广泛。
由两种阶段组成: Attack & Decay, 可以触发一次 或者 多次。
此外它有两种模式, Gate 和 Trigger.
不同 组合 |
Envelope 表现形式 |
Gate + Once |
当收到 gate 信号时 Envelope 升起。(note 打开) 当 gate 结束后落下 (note 关). = Attack - Hold - Decay |
Gate + Loop |
当收到 gate 信号时 Envelope 升起并循环。 (note 打开) 当 gate 结束后 Envelope 从当下位置开始下降。 (note 关) |
Trig + Once |
Envelope 收到触发时会播放 Attack-Decay 循环。 (note 打开). = Attack - Decay 当接收到新的触发时，其周期重置。 |
Trig + Loop |
/!\ Envelope 无限循环。 /!\ 当接收到新的触发器时，它的周期会重置。 |
注意:默认情况下，当 ADSR Envelope 被触发时， AD Envelope 也被触发，
但是，可以通过 patch bay 将不同的触发源连接到 AD Envelope .

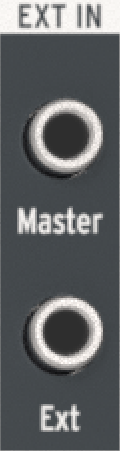

Master: 允许将此输入中提供的音频直接运行到输出。
声音不会通过任何合成电路，也不会被滤波器，AMP等等处理。
Ext: 通过该方式输入的音频将通过整个MiniBrute音频路径，就像它是从其中一个振荡器输出的声音一样。
因此，要听到通过Ext输入的声音，您需要：
o 升高Ext滑块
o 通过以下方式打开MiniBrute Amp VCA：
声音不会通过任何合成电路，也不会被滤波器，AMP等等处理。
Ext: 通过该方式输入的音频将通过整个MiniBrute音频路径，就像它是从其中一个振荡器输出的声音一样。
因此，要听到通过Ext输入的声音，您需要：
o 升高Ext滑块
o 通过以下方式打开MiniBrute Amp VCA：
- 播放音符
- 向 AMP 上的 envelope 发送信号
- 升高 Att 2 > Amp 旋钮

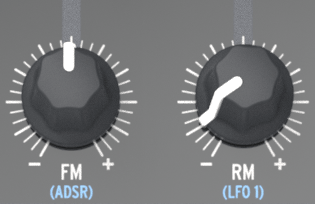

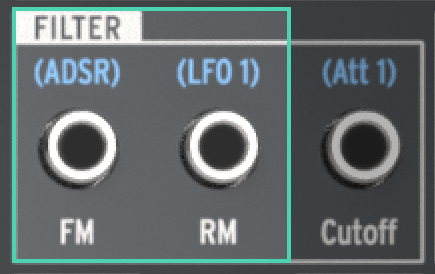

当向滤波器FM或RM施加电压时，您可能会注意到声音有轻微变形。
这很正常。这两个电位计是双极衰减器
因此，中心死区具有高电阻，当通过它进行修补时，会使电压衰减。
这很正常。这两个电位计是双极衰减器
因此，中心死区具有高电阻，当通过它进行修补时，会使电压衰减。

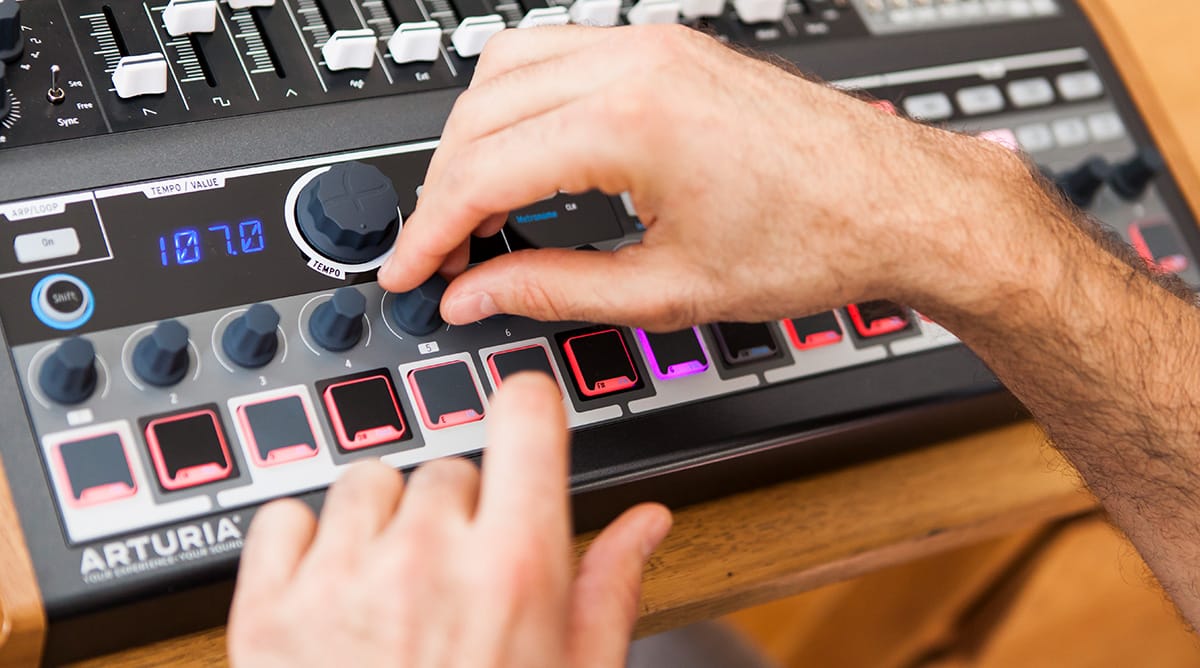

Pitch & Gate: 服务于各自的功能并配对在一起。
因此，它们总是共享相同的分辨率和播放方向。
- Pitch: 将控制电压信号发送到MiniBrute 2振荡器 & 通过 patch bay KBD 输出。
- Gate: 开启 & 关闭 MiniBrute 2 Amp 并通过 patch bay Gate 输出口输出栅极信号.
Velo/Mod 1 & Press/Mod 2: 是两个具有可配置功能的音轨。
当设置为 Velocity & Pressure, 轨道会与 Pitch & Gate匹配。
如果设置为任何其他功能，则它们各自的分辨率 & 播放方向可以不同于任何其他轨道。
- Velo/Mod 1 默认情况下映射到 Velocity。
Patch bay 输出: Velo / Mod 1 - Press/Mod 2 默认情况下映射到 Pressure。
Patch bay 输出: Press / Mod 2
/!\ 如果Mod 1和Mod 2轨道的功能设置为 Velocity or Pressure 以外的任何功能，则无法在它们上进行实时记录。

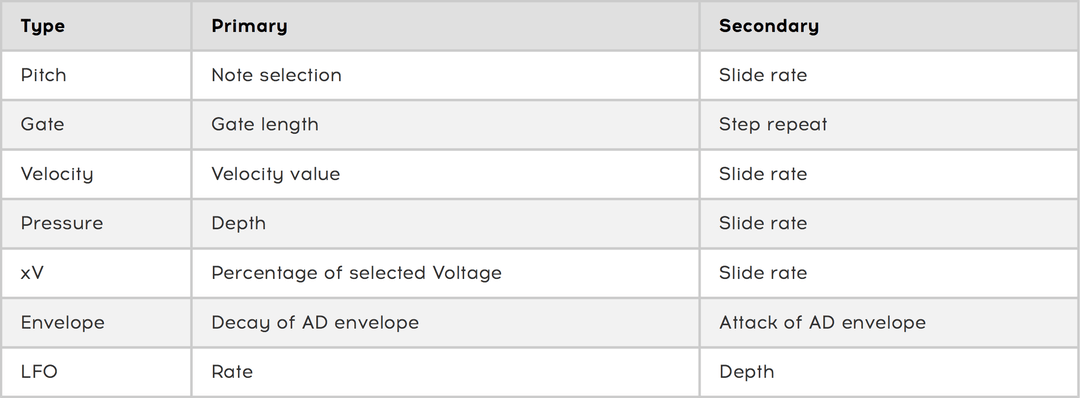

主要功能：Step Encoder - 次要功能： Shift + Step Encoder

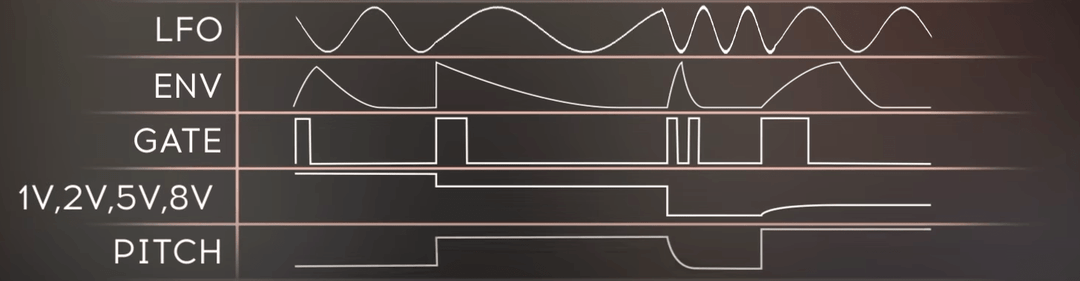

电压: 1V, 2V, 5V, 8V在此模式下，磁道的输出将按所选电压的百分比进行适当缩放。
Envelope: Env
在这种模式中, CV 输出是一种 AD envelope.
当一个步骤处于活动状态时，envelope 将被触发。
LFO Type: Sin, Triangle, Saw Up, Saw Down, Square, and Sample & Hold
在这种模式下, CV out 提供具有上述波形之一的电压。
由于它们是独立的，Mod 1和Mod 2定序器轨道的工作方式与Pitch和Gate轨道相同
因此，如果要对Envelope或LFO进行排序，则必须按以下步骤进行：
- 按下record按钮。（必须为红色）
- 启用步骤（红色）
- 根据需要设置步数的值
注意：如果未启用步骤，则不会通过输出发送值。
如您有更多问题, 请咨询我们。
