RackBrute 3U
总宽度为 88HP。

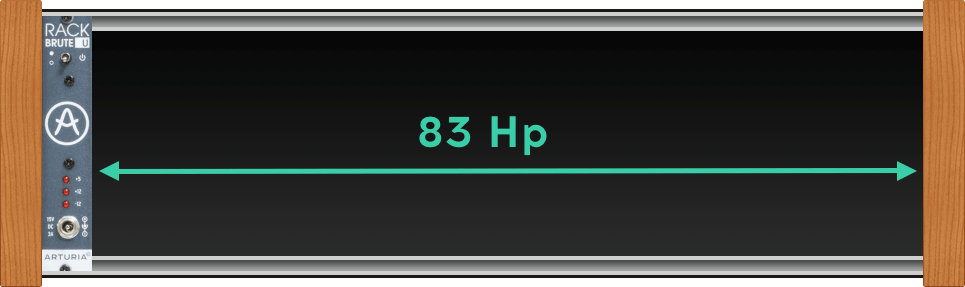

连接 RackBrute 电源后,可用 83HP。
RackBrute 3U 的最大深度为 53 毫米。
在 Modular Grid 中查看 RackBrute 3U
RackBrute 6U
总宽度为 176HP。
连接 RackBrute 电源后,可用 171HP。
RackBrute 6U 的最大深度为:
- 上部 53 毫米。(电源总线)
- 下部 75 毫米。(无电源总线)
在 Modular Grid 中查看 RackBrute 6U
注意

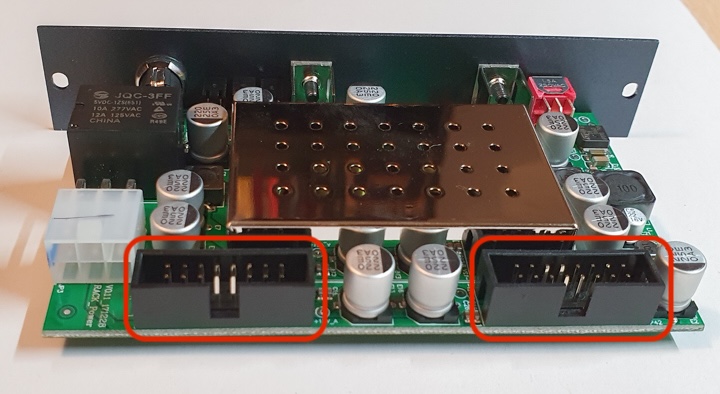

此外,这两个连接器可用于直接为模块供电(如果需要),只要确保不供电给超过本文“RackBrute 电源可以提供多少功率?”部分描述的消耗限制的模块(虽然这种情况不应该很常见)。
当然可以将电源模块替换为更强大的,只要不超过总线板的限制,这些限制如下:
RackBrute 总线板的限制每个总线为:
+12v 上 2000 mA
-12v 上 2000 mA
5v 上 2000 mA

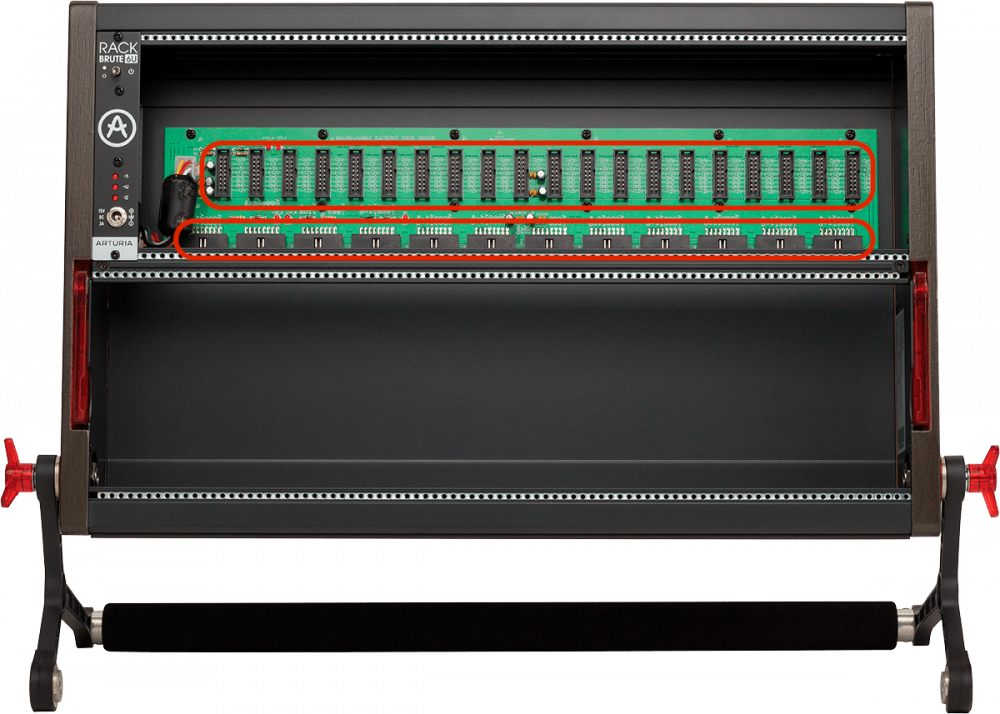

您可能需要 桥接上下总线(使用带子的帮助)以 均匀分配外部电源的电力。
重要说明
我们不承担由于使用第三方电源模块导致的总线板过载问题。
- RackBrute 电源可以提供最多:
+12V 输出上 1600mA
-12V 输出上 1600mA
+5V 输出上 900mA
最大功率负载:31.3W(与其配套的电源相关)
选择模块时,不超过电源可提供的 80% 是个好习惯,留出 20% 的余量以防电流峰值(这适用于所有不同电压 +5V / -12V / +12V)。此外,养成检查模块消耗电流的习惯。
典型规格如下:
+12V:<40 mA
-12V:<10 mA
+5V:<10mA
- 根据您的 RackBrute 型号,还请注意以下内容:

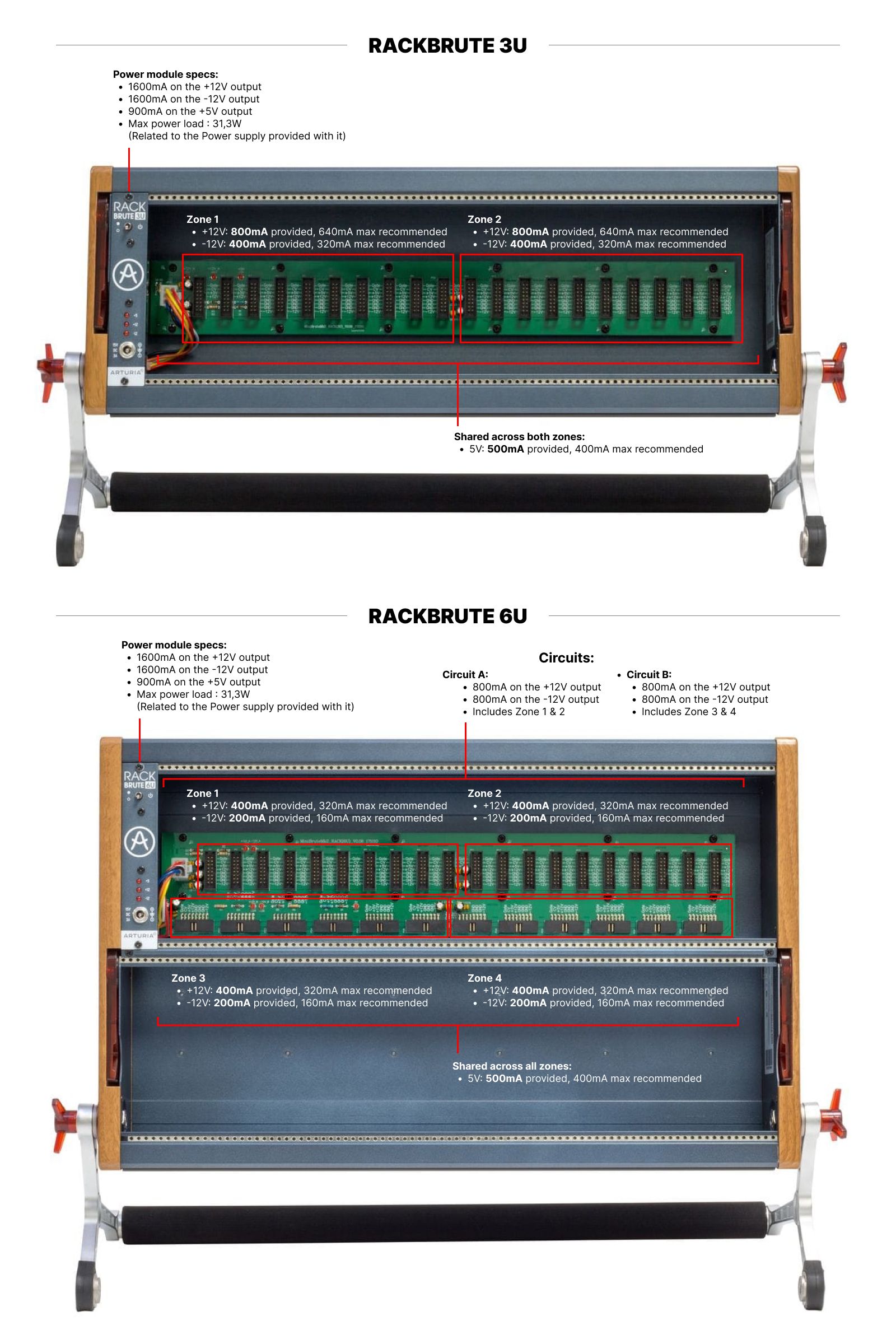

-RackBrute 3U 通过将电力分布在“两个象限”上(2x 800mA 在 12V 和 2x 400mA 在 -12V)获得全部电力
-RackBrute 6U 则(假设使用相同的电源模块和电源)将电力分布在“四个不同的象限”上(“每个总线两个”),电力分布如下:
- 作为另一个例子,您可能有以下配置:
+12V 上 1000mA
-12V 上 1200mA
+5V 上 900mA
导致以下功耗:
12 + 121.2 +0.95 = 30.9W
-但如果您有这种配置:
+12V 上 1600 mA
-12V 上 800mA
为了不超过最大可用功率 31.3W,您需要确保不超过 +5V 轨上的以下值:
+5V : 500mA
- 要深入了解细节,您还可以依靠以下 逻辑公式:
电压 * 安培 = 瓦特

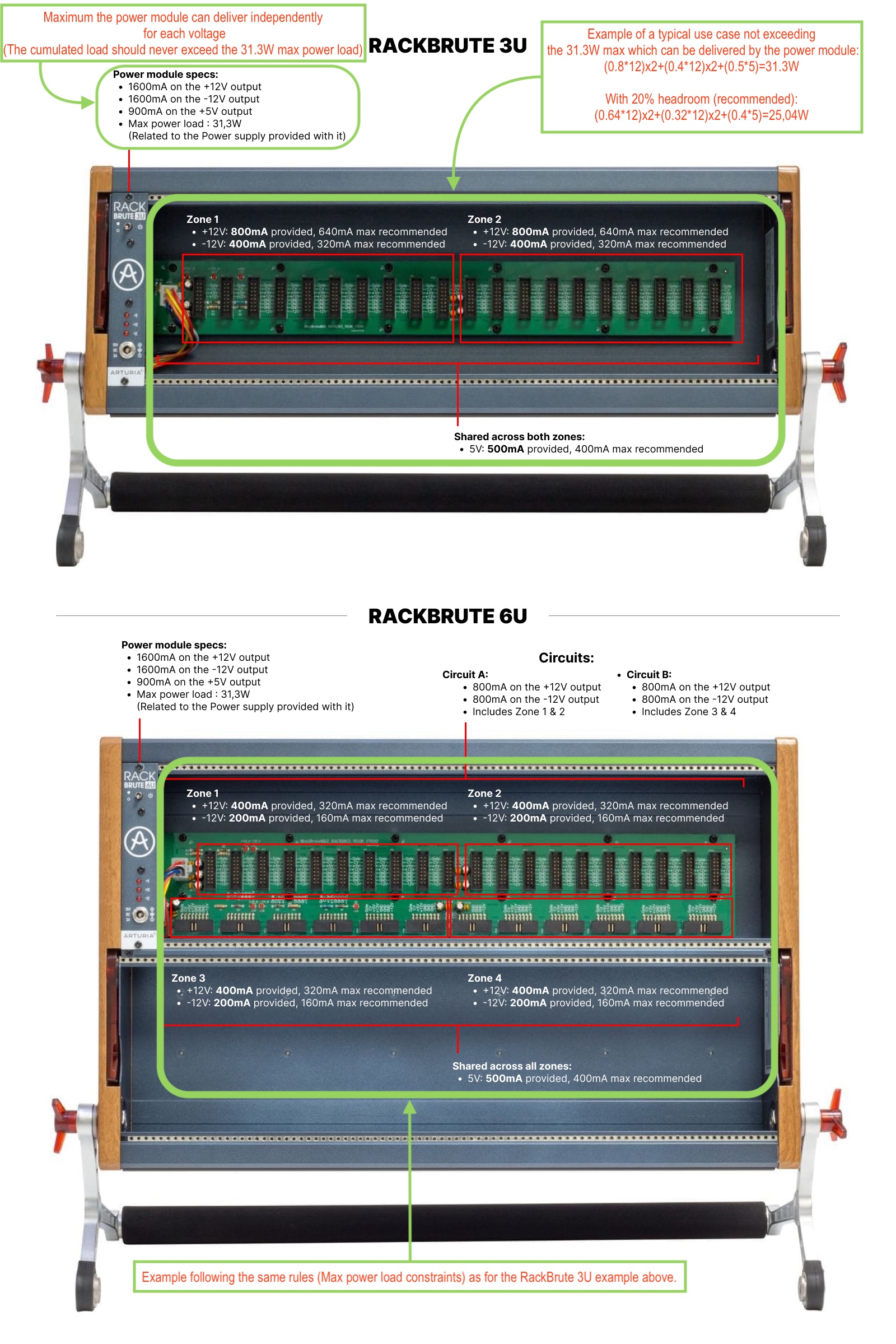

(正 12V * (区域 1 安培 + 区域 2 安培)) + (负 12V * (区域 1 安培 + 区域 2 安培)) + (5V * (所有区域的总安培)) = 最大功率负载瓦数
注意
考虑到上述信息,使用 RackBrute 6U 时,明智的做法是将负载分布在两个总线板和四个象限上,以避免任何潜在的过载。
