El AudioFuse 16Rig ofrece una combinación única y completa de funciones, y es una interfaz de audio muy flexible para músicos electrónicos y otros usuarios de múltiples teclados y módulos de sonido.
Está diseñado para funcionar fácilmente con equipos MIDI convencionales y sintetizadores modulares que requieren no solo salida
de audio, sino también capacidad de control por voltaje.
El AudioFuse 16Rig ofrece:
- 16 canales de entrada analógicos balanceados de nivel de línea en TRS
-
2 preamplificadores de micrófono de alta calidad recuperables digitalmente en combo XLR/TRS con
pad independiente y alimentación fantasma de 48V - Las entradas 1 y 2 cuentan con un ajuste Hi-Z para conectar guitarras y bajos eléctricos
- Entradas 3 y 4 accesibles opcionalmente mediante un jack estéreo de 3,5 mm en el panel frontal
- Las entradas 1 a 4 pueden conmutarse manualmente entre los conectores del panel frontal y del panel trasero
- 8 canales de salida analógicos balanceados de nivel de línea en TRS, todos acoplados en DC
- Salidas estéreo dedicadas para monitores en conectores TRS balanceados
-
Salida estéreo para auriculares (6,35 y 3,5 mm TRS), diseñada para auriculares de hasta
600 ohmios -
Sección de monitorización completa con control de nivel individual para monitores y
auriculares -
Monitorización A/B mediante un segundo par de monitores con controles de nivel en el panel frontal, utilizando
cualquier par de salidas de línea -
Las salidas 3 y 4 se reflejan en el panel frontal, y pueden usarse para reamping,
salidas de auriculares adicionales, o como cómodas conexiones de nivel de línea. - Mezclador principal de baja latencia (con procesamiento DSP) con control MIDI
- Doble puerto de E/S ADAT para 16 canales de E/S a 48 kHz u 8 canales a 96 kHz
- Entrada MIDI y doble puerto Out/Thru en conector DIN de 5 pines
- Conexiones de hub USB-A 2.0 en el panel frontal y trasero
- Conector de host MIDI USB-A 2.0 en el panel frontal para alojar dispositivos MIDI USB externos
- Entrada y salida de Word Clock en BNC para una sincronización digital precisa
- Interfaz USB-C compatible con PC y macOS, totalmente compatible con USB 2.0
- Pantalla a color en el panel frontal con fácil acceso a los parámetros y medición de niveles
- Chasis metálico robusto en formato rack de 1U
- Las orejas de rack pueden girarse para montaje en rack o uso sobre mesa
- El software AudioFuse Control Center ofrece una interfaz gráfica de usuario con funciones de control avanzadas
- Funcionamiento independiente completo (sin necesidad de ordenador)
- Creative FX Bundle incluido
Nota
Asegúrese también de consultar el siguiente artículo, que detalla todas las nuevas funciones implementadas desde el FW 2.0: Nuevas funciones
Entradas de línea
| Especificación | Valores medidos |
|---|---|
| Impedancia de entrada | 20 kΩ (simétrica), 10 kΩ (asimétrica) |
| Nivel máximo de entrada | Trasero: +24 dBu, Frontal: +22 dBu |
| Modo Pad | Trasero: -12 dB, Frontal: -10 dB |
| Respuesta en frecuencia 20 Hz a 20 kHz | +/-0,06 dB típico |
| Rango dinámico | 118 dB (ponderado A) |
| THD+N a 1 kHz | -113 dB (ponderado A) |
Entradas de instrumento
| Especificación | Valores medidos |
|---|---|
| Impedancia de entrada | 1,1 MΩ asimétrica |
| Nivel máximo de entrada | +20 dBu |
| Rango de ganancia | 55 dB |
| Modo Pad | -10 dB |
| Respuesta en frecuencia 20 Hz a 20 kHz | +/-0,1 dB típico |
| Rango dinámico | 114 dB (ponderado A) |
| THD+N a 1 kHz | -105 dB (ponderado A) |
Preamplificadores de micrófono
| Especificación | Valores medidos |
|---|---|
| Impedancia de entrada | 2,7 kΩ |
| Nivel máximo de entrada | +22 dBu |
| Rango de ganancia | 55 dB |
| Modo Pad | -20 dB |
| Ruido de entrada equivalente (EIN) | -129,5 dBu (ponderado A) |
| Respuesta en frecuencia 20 Hz a 20 kHz | +/-0,08 dB |
| Rango dinámico | 117 dB (ponderado A) |
| THD+N a 1 kHz | -110 dB (ponderado A) |
Salidas de monitores
| Especificación | Valores medidos |
|---|---|
| Impedancia de salida | 240 Ω balanceada, 120 Ω no balanceada |
| Nivel máximo de salida | +20 dBu |
| Respuesta en frecuencia 20 Hz a 20 kHz | +/-0,02 dB |
| Rango dinámico | 126 dB (ponderado A) |
| THD+N a 1 kHz | -114 dB (ponderado A) |
Salidas de línea (acopladas en DC)
| Especificación | Valores medidos |
|---|---|
| Impedancia de salida | 240 Ω balanceada, 120 Ω no balanceada |
| Nivel máximo de salida | +24 dBu |
| Respuesta en frecuencia 20 Hz a 20 kHz | +/-0,04 dB típico |
| Rango dinámico | 120 dB (ponderado A) |
| THD+N a 1 kHz | -106 dB (ponderado A) |
| Amplitud de tensión DC | +/-8,7 V (asimétrica) |
Salidas de auriculares
| Especificación | Valores medidos |
|---|---|
| Impedancia de salida | 5 Ω |
| Nivel máximo de salida | +14,4 dBu |
| Rango dinámico | 109 dB (ponderado A) |
| Potencia a 33 Ω al 1 % de THD | 271 mW a -78 dB de THD |
| THD+N a 1 kHz | -103 dB (ponderado A) |
| Frecuencias de muestreo compatibles | 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz |
¿Qué hay de los puertos USB?
Puertos USB del panel frontal:
Ambos puertos son puertos USB 2.0 tipo A:
- El primero, etiquetado como HUB, funciona como un hub USB alimentado para los dispositivos externos que pueda necesitar
conectar a su ordenador mientras trabaja:
- Unidades externas para cargar y guardar bibliotecas de samples
- Superficies de control para su DAW, etc.
- El segundo, etiquetado como MIDI, es un puerto host USB que le permite conectar un controlador que
solo tiene un conector USB y no puertos MIDI DIN de 5 pines.
Este conector le permite usarlos sin necesidad de pasar más cables hasta su ordenador o un hub USB externo.
A diferencia de la conexión HUB, este puerto permanece activo incluso cuando el AudioFuse 16Rig está en modo independiente, proporcionándole entrada y salida MIDI sin necesidad de un ordenador conectado.
Puerto USB del panel trasero:
En la parte trasera de la interfaz se encuentra un único puerto hub USB 2.0, junto al puerto USB-C utilizado para conectar la interfaz a su ordenador.
Funciona exactamente igual que el puerto USB etiquetado como "HUB" situado en el panel frontal.
Nota
Los puertos USB pueden suministrar hasta 500 mA a 5 V y deberían poder alimentar la mayoría de sus dispositivos, siempre que estos no superen los 500 mA.
Una vez que haya configurado su hardware, la siguiente parte del proceso es registrarlo con Arturia.
Siga las instrucciones que encontrará en la caja con su unidad para iniciar sesión en el sitio web de Arturia y registrarla. Necesitará un número de serie y un código de desbloqueo, que encontrará debajo de la unidad.
También puede ir directamente a la página de inicio del AudioFuse 16Rig, y seguir las instrucciones allí.
Después de registrar su AudioFuse 16Rig, podrá descargar los diferentes efectos de software de nuestra suite creativa y Analog Lab Intro.
Asegúrese de referirse al siguiente artículo dedicado para montar correctamente su unidad:
Asegúrese de referirse al siguiente artículo dedicado para actualizar el firmware de la unidad:
Word Clock es una señal de reloj utilizada para sincronizar dispositivos y puede usarse como alternativa a la sincronización ADAT dependiendo de los dispositivos, la configuración y las necesidades.
De hecho, Word Clock puede usarse para sincronizar tantos dispositivos digitales en su estudio como dispositivos puedan encadenarse fácilmente.
AudioFuse 16Rig proporciona conectores BNC para transmitir o recibir datos de Word Clock provenientes de una fuente de reloj externa.

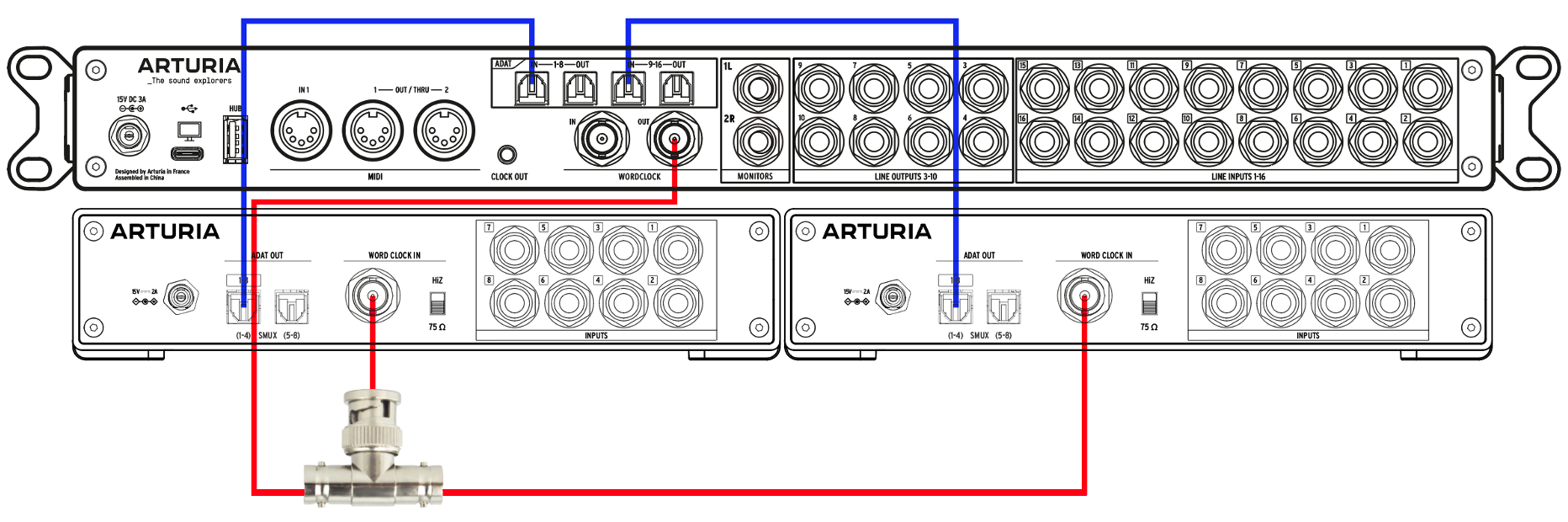

- En el ejemplo a continuación, dos unidades AudioFuse X8 IN han sido conectadas desde sus puertos ADAT 1 OUT (En 44,1 o 48 kHz) a un AudioFuse 16Rig ADAT INs 1 & 2 con la ayuda de cables ADAT (Toslink óptico) para recuperar todos sus 8 canales.
- Un cable BNC debe conectarse desde la salida Word Clock del AudioFuse 16Rig a la primera entrada Word Clock del AudioFuse X8 IN y desde allí conectarse a la segunda entrada Word Clock con la ayuda de un conector BNC en "T" para encadenarlos juntos (Esto requerirá una "T" junto con dos cables BNC).
Aquí hay un ejemplo de un conector en "T" utilizado para este tipo de propósito:
Por supuesto, en este tipo de configuración, la interfaz principal (aquí AudioFuse 16Rig) tendrá que establecerse en la fuente de reloj interna y las otras interfaces (aquí AudioFuse X8 INs) establecidas en la fuente de reloj Word Clock externa con la ayuda del botón SYNC ubicado en el panel frontal:
Nota
-Asegúrese de usar siempre y solo cables BNC de 75 Ohm y conector en "T".
-Además, en el lado X8, tenga en cuenta que si no hay un cable BNC conectado a la entrada WORD CLOCK del panel trasero, el botón SYNC no hace nada: la unidad se establece por defecto en sincronización interna y no puede cambiarse.
En caso de que tenga dificultades en macOS para ver los puertos Midi deseados mostrados o si alguna señal enviada a puertos Midi específicos no se reenvía como se esperaba, asegúrese de seguir los siguientes pasos:

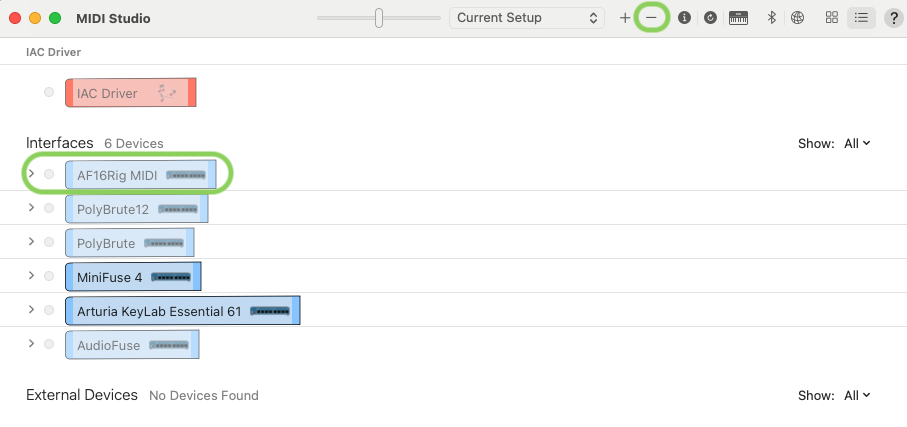

-Primero, asegúrese de abrir el menú "Configuración de Audio Midi" de macOS y luego abrir la sección "Estudio Midi".
A continuación, se presentan algunos atajos útiles:
| Atajos | Resultados |
|---|---|
| Pulsación larga en el botón PRINCIPAL | Restablecer indicadores de recorte |
| INS / OUTS / MIXER / CUE + Botón PRINCIPAL | Navegación rápida entre subpáginas de INS / OUTS / MIXER / CUE |
| Botón Monitor + Botón PRINCIPAL | Establecer función del botón Monitor |
| IN1 / IN2 + Botón MONITOR | Establecer ganancia del preamplificador de entrada 1 / 2 |
| INS / OUTS + Botón MONITOR en una vista específica de Entrada / Salida | Cambiar la ganancia actual de entrada / salida |
| MIXER / CUE + Botón MONITOR en la vista Mixer / Cue | Cambiar el volumen maestro del Mixer / Cue |
| MIXER / CUE + Botón MONITOR en la vista de canal Mixer / Cue | Cambiar la ganancia del canal actual |
| Doble clic en el botón Atrás | Volver al menú principal |
