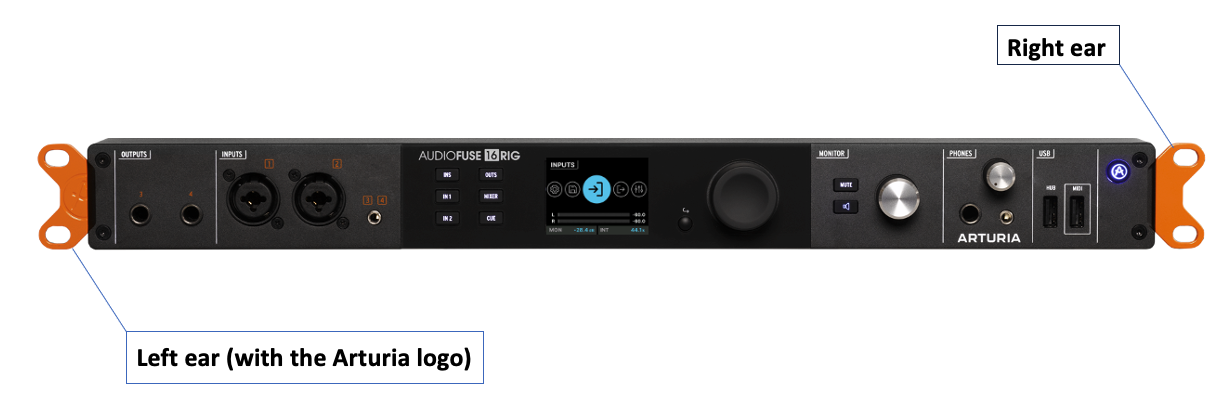

Las dos orejas de bastidor de color naranja brillante se pueden adjuntar a los lados del AudioFuse 16Rig para colocarlo en un rack o situarlo en un escritorio o mesa. Los agujeros para los tornillos están taladrados para ayudar a evitar colocar las orejas en los lados incorrectos, pero aún así debe tener cuidado. Solo recuerde que la oreja izquierda tiene el logo de Arturia.
Nota
La unidad viene con tornillos de montaje especialmente seleccionados para este propósito. No utilice otros tornillos y siga cuidadosamente las instrucciones de este artículo de FAQ, que coinciden con las impresas en el interior de la tapa de la caja y las del manual del usuario. No querrá que su nueva interfaz se tambalee sobre su mesa, ¿verdad?
Importante
Tenga en cuenta que el espaciado de los agujeros es diferente entre las orejas de montaje en rack izquierdo y derecho. Por lo tanto, asegúrese de que el logo "A" de Arturia esté en el lado izquierdo de la interfaz.

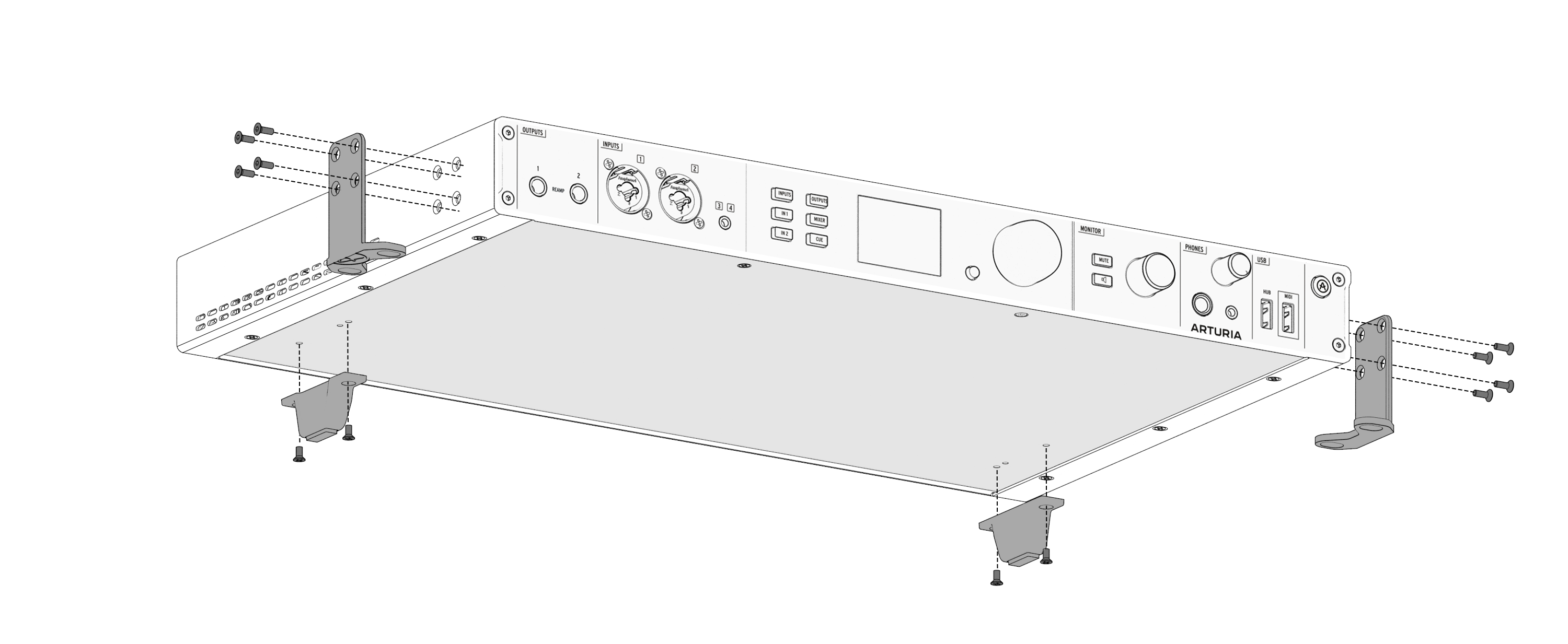

Además de las orejas de rack y los tornillos, su AudioFuse 16Rig también debe tener un par de pies de plástico negro rectangulares para la parte trasera de la caja y un juego de dos almohadillas de goma semicirculares. Necesitará estos para uso en mesa.
- 1. Pegue las almohadillas de goma en las orejas del rack en el lugar que se convertirá en los "pies". Esto evitará que los pies rayen lo que descanse sobre ellos.
- 2. Adjunte las almohadillas de goma de manera que el borde recto se alinee con la curva de 90º en la oreja del rack, y luego presione la porción circular de la almohadilla firmemente sobre la oreja del rack en la dirección de los dos agujeros grandes para tornillos. (Vea el diagrama anterior o en la tapa de la caja.)
- 3. Asegúrese de montar las orejas del rack de manera que apunten debajo del AudioFuse 16Rig (hacia su centro), no hacia afuera.
- 4. Los dos pies traseros tienen pequeños pasadores de guía de plástico que ayudan a asentarlos correctamente en el panel inferior. Una vez que alinee esos con los agujeros de guía en la parte inferior de la unidad, será fácil fijar los pies en su lugar con los tornillos proporcionados.
- 5. Cuando los pies estén correctamente instalados, el AudioFuse 16Rig estará soportado en cuatro lugares: las orejas del rack izquierdo y derecho (debajo del frente) y los pies izquierdo y derecho (debajo de la parte trasera).
Ahora su unidad está elevada por encima de la mesa y perfectamente nivelada y sólida, por lo que podría colocar otro equipo encima, como un pequeño controlador o tableta.
Nota
Tenga en cuenta que el AudioFuse 16Rig genera calor que necesita poder escapar del chasis. No bloquee los respiraderos y deje espacio para la circulación del aire, y no apile otro elemento que genere calor encima de él (como un portátil).

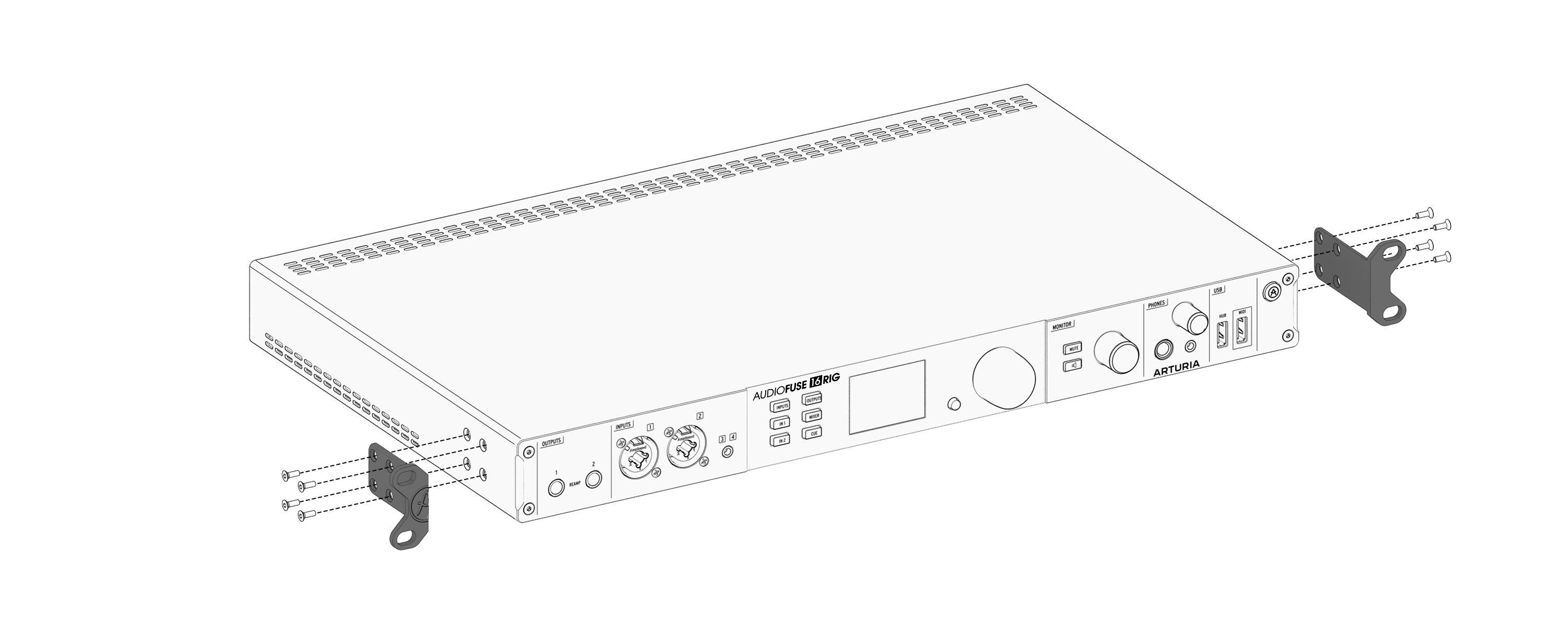

Adjunte las orejas del rack en la configuración mostrada arriba, y el AudioFuse 16Rig estará listo para colocarse en su rack. En esta configuración, no necesitará los pies traseros ni las almohadillas de goma, así que déjelos en la caja en caso de que desee configurar su AudioFuse 16Rig para uso en mesa.
Nota
Recomendamos montar en rack el AudioFuse 16Rig con un espacio de rack abierto encima o debajo de él, para ayudar a mantener la unidad fría durante el funcionamiento.
