L'AudioFuse 16Rig offre une combinaison unique et complète de fonctionnalités et constitue une interface audio extrêmement flexible pour les musiciens électroniques et les autres utilisateurs de multiples claviers et modules sonores.
Elle est conçue pour fonctionner facilement avec du matériel MIDI conventionnel, ainsi qu'avec des synthétiseurs modulaires nécessitant non seulement une sortie audio
mais également une capacité de contrôle en tension.
L'AudioFuse 16Rig propose :
- 16 canaux d'entrée analogiques symétriques en niveau ligne sur TRS
-
2 préamplis micro numériquement rappelables de haute qualité sur combo XLR/TRS avec
pad indépendant et alimentation fantôme 48V - Les entrées 1 et 2 disposent d'un réglage Hi-Z pour la connexion de guitares et basses électriques
- Entrées 3 et 4 accessibles en option via un jack stéréo 3,5 mm en face avant
- Les entrées 1 à 4 peuvent être commutées manuellement entre les connecteurs en face avant et en face arrière
- 8 canaux de sortie analogiques symétriques en niveau ligne sur TRS, tous couplés en DC
- Sorties enceintes stéréo dédiées sur connecteurs TRS symétriques
-
Sortie casque stéréo (6,35 et 3,5 mm TRS), conçue pour des casques allant jusqu'à
600 Ohms -
Section de monitoring complète avec contrôle de niveau individuel pour les enceintes et
le casque -
Monitoring A/B via une seconde paire d'enceintes avec contrôles de niveau en face avant, en utilisant
n'importe quelle paire de sorties ligne -
Les sorties 3 et 4 sont reflétées en face avant, et peuvent être utilisées pour le reamping,
des sorties casque supplémentaires, ou comme connexions pratiques en niveau ligne. - Console de mixage principale à faible latence (propulsée par DSP) avec contrôle MIDI
- Double port d'E/S ADAT pour 16 canaux d'E/S à 48 kHz ou 8 canaux à 96 kHz
- Entrée MIDI et double port Out/Thru sur DIN 5 broches
- Hub USB-A 2.0 en face avant et en face arrière
- Connecteur USB-A 2.0 Hôte MIDI en face avant pour héberger des périphériques MIDI USB externes
- Entrée et sortie Word Clock sur BNC pour une synchronisation numérique précise
- Interface USB-C compatible PC et macOS, entièrement compatible USB 2.0
- Écran couleur en face avant pour un accès facile aux paramètres et un affichage des niveaux
- Châssis métallique robuste au format rack 1U
- Les oreilles de rack peuvent être pivotées pour un montage en rack ou une utilisation sur table
- Le logiciel AudioFuse Control Center propose une interface graphique utilisateur avec des fonctions de contrôle avancées
- Fonctionnement autonome complet (aucun ordinateur nécessaire)
- Creative FX Bundle inclus
Remarque
Veillez également à consulter l'article suivant, qui détaille toutes les nouvelles fonctionnalités implémentées depuis le FW 2.0 : Nouvelles fonctionnalités
Entrées ligne
| Caractéristique | Valeurs mesurées |
|---|---|
| Impédance d'entrée | 20 kΩ (symétrique), 10 kΩ (asymétrique) |
| Niveau d'entrée maximal | Arrière : +24 dBu, Avant : +22 dBu |
| Mode Pad | Arrière : -12 dB, Avant : -10 dB |
| Réponse en fréquence 20 Hz à 20 kHz | +/-0,06 dB typique |
| Plage dynamique | 118 dB (pondéré A) |
| THD+N à 1 kHz | -113 dB (pondéré A) |
Entrées instrument
| Caractéristique | Valeurs mesurées |
|---|---|
| Impédance d'entrée | 1,1 MΩ asymétrique |
| Niveau d'entrée maximal | +20 dBu |
| Plage de gain | 55 dB |
| Mode Pad | -10 dB |
| Réponse en fréquence 20 Hz à 20 kHz | +/-0,1 dB typique |
| Plage dynamique | 114 dB (pondéré A) |
| THD+N à 1 kHz | -105 dB (pondéré A) |
Préamplis micro
| Caractéristique | Valeurs mesurées |
|---|---|
| Impédance d'entrée | 2,7 kΩ |
| Niveau d'entrée maximal | +22 dBu |
| Plage de gain | 55 dB |
| Mode Pad | -20 dB |
| Bruit d'entrée équivalent (EIN) | -129,5 dBu (pondéré A) |
| Réponse en fréquence 20 Hz à 20 kHz | +/-0,08 dB |
| Plage dynamique | 117 dB (pondéré A) |
| THD+N à 1 kHz | -110 dB (pondéré A) |
Sorties enceintes
| Caractéristique | Valeurs mesurées |
|---|---|
| Impédance de sortie | 240 Ω symétrique, 120 Ω asymétrique |
| Niveau de sortie maximal | +20 dBu |
| Réponse en fréquence 20 Hz à 20 kHz | +/-0,02 dB |
| Plage dynamique | 126 dB (pondéré A) |
| THD+N à 1 kHz | -114 dB (pondéré A) |
Sorties ligne (couplées DC)
| Caractéristique | Valeurs mesurées |
|---|---|
| Impédance de sortie | 240 Ω symétrique, 120 Ω asymétrique |
| Niveau de sortie maximal | +24 dBu |
| Réponse en fréquence 20 Hz à 20 kHz | +/-0,04 dB typique |
| Plage dynamique | 120 dB (pondéré A) |
| THD+N à 1 kHz | -106 dB (pondéré A) |
| Amplitude de tension DC | +/-8,7 V (asymétrique) |
Sorties casque
| Caractéristique | Valeurs mesurées |
|---|---|
| Impédance de sortie | 5 Ω |
| Niveau de sortie maximal | +14,4 dBu |
| Plage dynamique | 109 dB (pondéré A) |
| Puissance à 33 Ω à 1 % de THD | 271 mW à -78 dB THD |
| THD+N à 1 kHz | -103 dB (pondéré A) |
| Fréquences d'échantillonnage prises en charge | 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz |
Et les ports USB ?
Ports USB en face avant :
Les deux ports sont des ports USB 2.0 Type A :
- Le premier, intitulé HUB, fonctionne comme un hub USB alimenté pour les périphériques externes que vous pourriez avoir besoin
de connecter à votre ordinateur pendant que vous travaillez :
- Disques externes pour charger et enregistrer des banques de samples
- Surfaces de contrôle pour votre DAW, etc.
- Le second, intitulé MIDI, est un port hôte USB qui vous permet de brancher un contrôleur qui
ne possède qu'un connecteur USB et aucun port MIDI DIN 5 broches.
Ce connecteur vous permet de les utiliser sans avoir à faire passer davantage de câbles jusqu'à votre ordinateur ou un hub USB externe.
Contrairement à la connexion HUB, ce port reste actif même lorsque l'AudioFuse 16Rig est en mode autonome, vous offrant une entrée et une sortie MIDI sans ordinateur connecté.
Port USB en face arrière :
Un unique port Hub USB 2.0 se trouve à l'arrière de l'interface, à côté du port USB-C utilisé pour connecter l'interface à votre ordinateur.
Il fonctionne exactement de la même manière que le port USB intitulé "HUB" situé en face avant.
Remarque
Les ports USB peuvent délivrer jusqu'à 500 mA sous 5 V et devraient être en mesure d'alimenter la plupart de vos appareils, tant que ceux-ci ne dépassent pas 500 mA.
Une fois que vous avez configuré votre matériel, la prochaine étape du processus est de l'enregistrer avec Arturia.
Suivez les instructions que vous trouverez dans la boîte avec votre appareil pour vous connecter au site web d'Arturia, et l'enregistrer. Vous aurez besoin d'un numéro de série et d'un code de déverrouillage, que vous trouverez sous l'appareil.
Vous pouvez également aller directement à la page de démarrage de l'AudioFuse 16Rig, et suivre les instructions qui s'y trouvent.
Après avoir enregistré votre AudioFuse 16Rig, vous pourrez télécharger les différents effets logiciels de notre suite créative et Analog Lab Intro.
Assurez-vous de vous référer à l'article dédié suivant pour monter correctement votre appareil :
Assurez-vous de vous référer à l'article dédié suivant pour mettre à jour le firmware de l'appareil :
Word clock est un signal d'horloge utilisé pour synchroniser les appareils ensemble et peut être utilisé comme alternative à la synchronisation ADAT selon les appareils, la configuration et les besoins.
En fait, Word Clock peut être utilisé pour synchroniser autant d'appareils numériques dans votre studio que les appareils peuvent être facilement enchaînés ensemble.
AudioFuse 16Rig fournit des connecteurs BNC pour transmettre ou recevoir des données Word Clock provenant d'une source d'horloge externe.

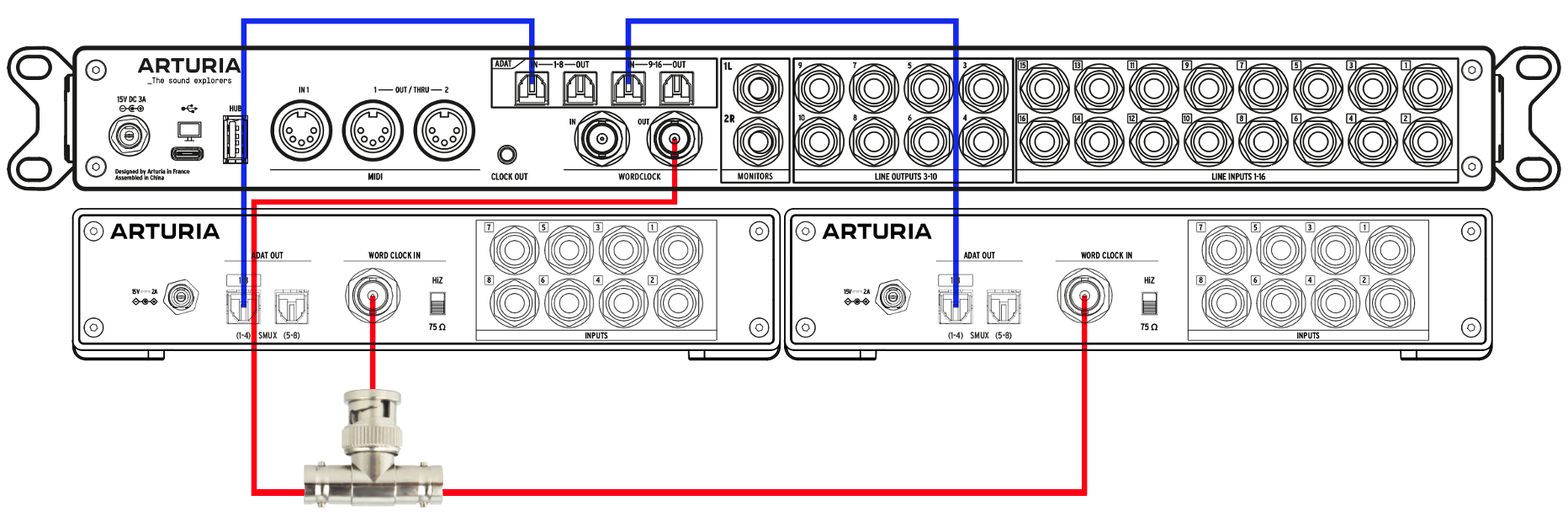

- Dans l'exemple ci-dessous, deux unités AudioFuse X8 IN ont été connectées depuis leurs ports ADAT 1 OUT (En 44,1 ou 48 kHz) à un AudioFuse 16Rig ADAT INs 1 & 2 à l'aide de câbles ADAT (Toslink optique) pour récupérer leurs 8 canaux.
- Un câble BNC doit être connecté depuis la sortie Word Clock de l'AudioFuse 16Rig vers la première entrée Word Clock de l'AudioFuse X8 IN et de là connecté à la deuxième entrée Word Clock à l'aide d'un connecteur BNC en "T" pour les enchaîner ensemble (Cela nécessitera un "T" ainsi que deux câbles BNC).
Voici un exemple de connecteur en "T" utilisé à cette fin :
Bien sûr, dans ce type de configuration, l'interface principale (ici AudioFuse 16Rig) devra être réglée sur la source d'horloge interne et les autres interfaces (ici AudioFuse X8 INs) réglées sur la source d'horloge Word Clock externe à l'aide du bouton SYNC situé sur le panneau avant :
Note
-Assurez-vous d'utiliser toujours et uniquement des câbles BNC 75 Ohm et un connecteur en "T".
-De plus, côté X8, veuillez noter que si aucun câble BNC n'est connecté à l'entrée WORD CLOCK du panneau arrière, le bouton SYNC ne fait rien – l'appareil utilise par défaut la synchronisation interne et ne peut pas être changé.

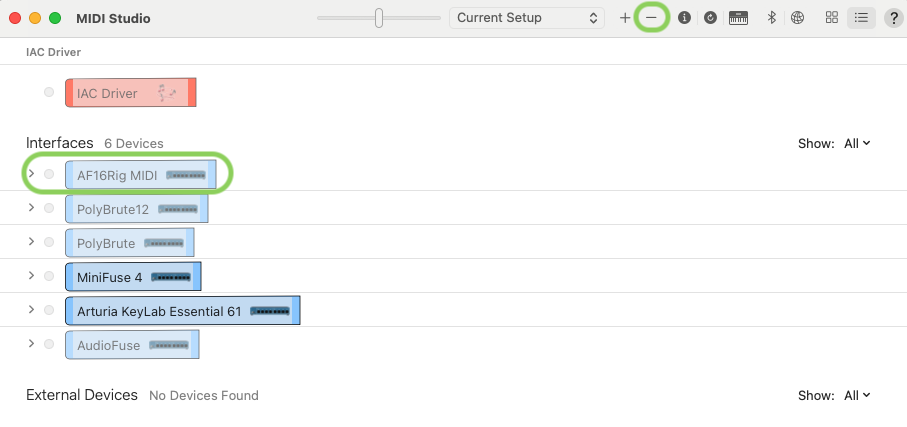

En cas de difficulté sur macOS pour voir les ports Midi souhaités affichés ou si un signal envoyé sur des ports Midi spécifiques n'est pas transmis comme prévu, assurez-vous de suivre les étapes suivantes :
-Tout d'abord, assurez-vous d'ouvrir le menu "Configuration Audio Midi" de macOS, puis d'ouvrir la section "Studio Midi".
Voici quelques raccourcis utiles :
| Raccourcis | Résultats |
|---|---|
| Appui long sur le bouton PRINCIPAL | Réinitialiser les indicateurs de crête |
| INS / OUTS / MIXER / CUE + Bouton PRINCIPAL | Navigation rapide entre les sous-pages de INS / OUTS / MIXER / CUE |
| Bouton Moniteur + Bouton PRINCIPAL | Définir la fonction du bouton Moniteur |
| IN1 / IN2 + Bouton MONITEUR | Définir le gain du préampli d'entrée 1 / 2 |
| INS / OUTS + Bouton MONITEUR sur une vue d'entrée/sortie spécifique | Changer le gain d'entrée/sortie actuel |
| MIXER / CUE + Bouton MONITEUR sur la vue Mixer / Cue | Changer le volume principal du Mixer / Cue |
| MIXER / CUE + Bouton MONITEUR sur la vue de canal Mixer / Cue | Changer le gain du canal actuel |
| Double-clic sur le bouton Retour | Retour au menu principal |
