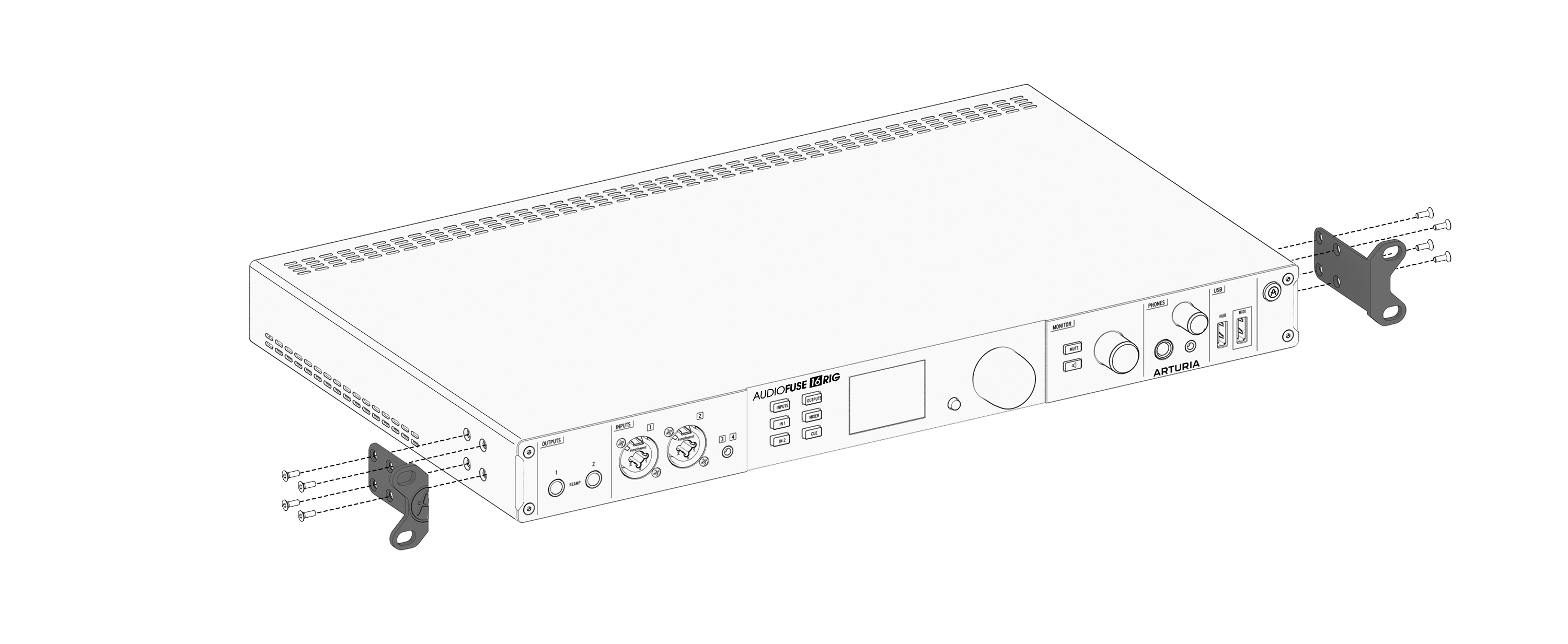

Les deux oreilles orange vif du rack peuvent être fixées sur les côtés de l’AudioFuse 16Rig pour soit le mettre dans un rack, soit le placer sur un bureau ou une table. Les trous de vis sont déjà percés de manière à éviter de mettre les oreilles du mauvais côté, mais il faut tout de même faire attention. Sachez juste que l’oreille de gauche est celle avec le logo Arturia !
Remarque
Le périphérique est fourni avec des vis de montage parfaitement adaptées. N’utilisez pas d’autres vis et suivez bien les instructions de cet article de FAQ, qui correspondent à celles imprimées à l’intérieur du couvercle de la boîte et à celles du manuel utilisateur. Vous ne voudriez quand même pas poser votre toute nouvelle interface sur une table bancale, si ?
Important

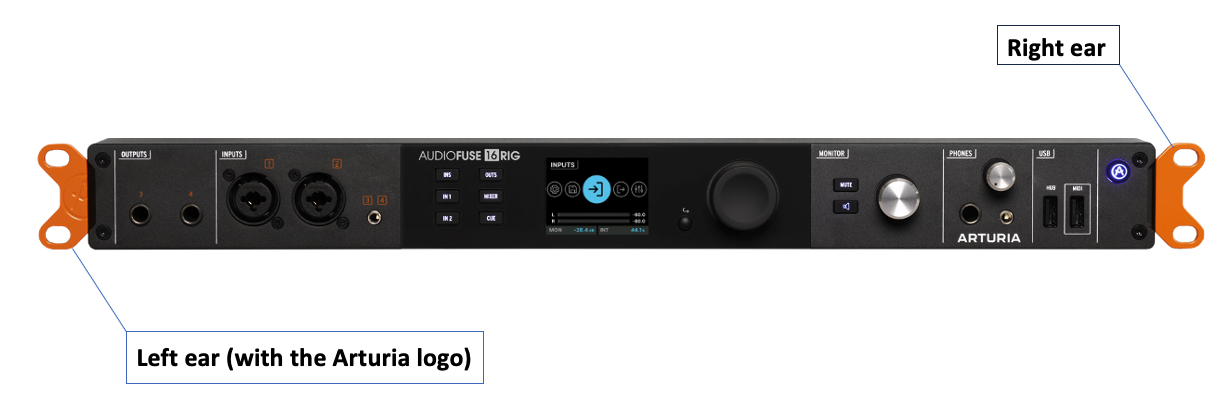

Sachez que l’espacement entre les trous est différent sur les oreilles de rack de gauche et de droite. Par conséquent, assurez-vous que le logo Arturia (« A ») se trouve bien sur le côté gauche de l’interface.

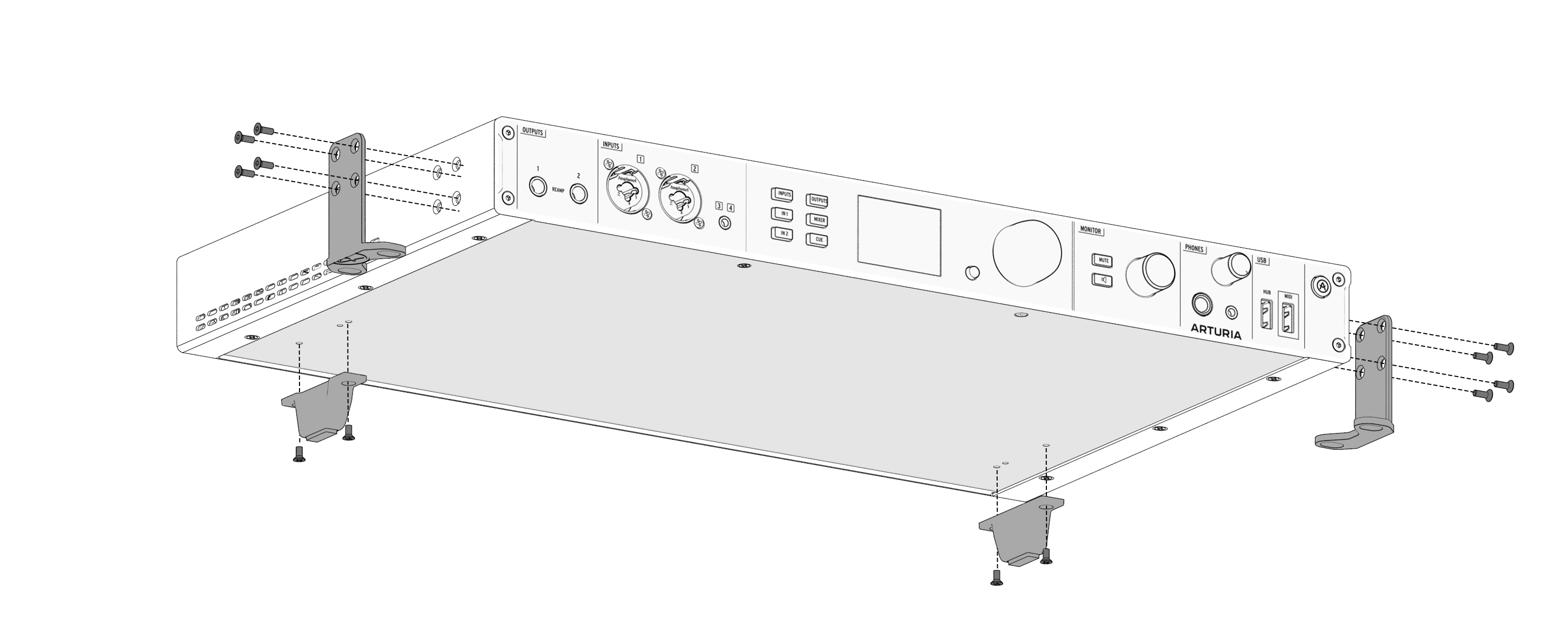

En plus des oreilles et des vis de rack, votre AudioFuse 16Rig devrait contenir une paire de pieds rectangulaires en plastique noir pour l’arrière du boîtier, ainsi que deux tampons en caoutchouc semi-circulaires. Vous en aurez besoin pour installer votre périphérique sur une table.
- 1. Placez les tampons en caoutchouc sur les oreilles du rack, à l’endroit qui deviendra les « pieds ». Ainsi, les pieds ne pourront pas rayer la surface sur laquelle ils se trouvent.
- 2. Fixez les tampons en caoutchouc de façon à ce que la ligne droite s’aligne avec la courbure à 90° de l’oreille du rack, puis appuyez fermement la partie circulaire du tampon sur l’oreille du rack dans la direction des deux grands trous de vis. (Voir le schéma ci-dessus ou sur le couvercle de la boîte).
- 3. Assurez-vous de monter les oreilles du rack de manière à ce qu’elles pointent sous l’AudioFuse 16Rig (vers son centre) et non pas vers l’arrière.
- 4. Les deux pieds arrière ont des minuscules broches de guidage en plastique qui les aident à tenir correctement sur le panneau inférieur. Une fois qu’ils sont alignés sur les trous de guidage situés dans la partie inférieure du périphérique, il est facile de fixer les pieds en place à l’aide des vis fournies.
- 5. Quand les pieds sont correctement installés, l’AudioFuse 16Rig sera supportée à quatre endroits : les oreilles gauche et droite du rack (sous l’avant) et les pieds gauche et droit (sous l’arrière).
Votre unité est maintenant surélevée par rapport à la table et parfaitement plane et stable, ce qui vous permet de placer d’autres équipements dessus, tels qu’un petit contrôleur ou une tablette.
Remarque
N’oubliez pas que l’AudioFuse 16Rig émet de la chaleur qu’elle doit pouvoir évacuer de son châssis. Ne bloquez pas les ventilations, laissez de la place pour que l’air puisse circuler et ne posez pas un autre élément qui peut chauffer juste au-dessus (comme un ordinateur portable).
Fixez les oreilles du rack comme indiqué ci-dessus et l’AudioFuse 16Rig sera prête à être insérée dans votre rack. Dans cette configuration, vous n’aurez pas besoin d’utiliser les pieds arrière ni les tampons en caoutchouc. Laissez-les dans la boîte au cas où vous voudriez monter le périphérique différemment dans le futur.
Remarque
Nous vous conseillons de monter en rack l’AudioFuse 16Rig en laissant un espace de rack au-dessus et en dessous, afin de l’aider à se refroidir en cours d’utilisation.
