AudioFuse 16Rigは、独自性が高く豊富な機能を組み合わせた製品であり、電子音楽制作者をはじめ、複数のキーボードやサウンドモジュールを使用するユーザーにとって非常に柔軟性の高いオーディオインターフェースです。
一般的なMIDI機器はもちろん、オーディオ出力だけでなく電圧制御機能を必要とするモジュラーシンセサイザーとも簡単に連携できるよう設計されています。
AudioFuse 16Rigは以下を提供します：
- TRS接続による16系統のバランス仕様ラインレベルアナログ入力チャンネル
- XLR/TRSコンボ接続のデジタルリコール対応高品質マイクプリアンプを2基搭載、独立したパッドおよび48Vファンタム電源付き
- エレキギターやエレキベースの接続用に入力1・2にはHi-Z設定を搭載
- 入力3・4はフロントパネルの3.5mmステレオジャックからもオプションでアクセス可能
- 入力1〜4はフロントパネルとリアパネルのジャック間で手動切り替えが可能
- TRS接続による8系統のバランス仕様ラインレベルアナログ出力チャンネル、すべてDCカップリング
- バランス仕様TRSコネクターによる専用ステレオスピーカー出力
-
ステレオヘッドフォン出力（6.35mmおよび3.5mm TRS）、600オームまでの
ヘッドフォンに対応 - スピーカーとヘッドフォンそれぞれに独立したレベルコントロールを備えた
充実したモニタリングセクション - 任意のライン出力ペアを使用し、フロントパネルのレベルコントロールで
2組目のスピーカーによるA/Bモニタリングが可能 -
出力3・4はフロントパネルにもミラー出力され、リアンプや
追加のヘッドフォン出力、あるいは便利なラインレベル接続として使用可能です。 - MIDIコントロールに対応した低レイテンシー（DSP駆動）のメインミキサー
- 48kHzで16チャンネル、96kHzで8チャンネルのI/Oに対応するデュアルADAT I/Oポート
- 5ピンDINによるMIDI InおよびデュアルOut/Thruポート
- フロントおよびリアパネルUSB-A 2.0ハブ接続
- 外部USB MIDIデバイスをホストするためのフロントパネルUSB-A 2.0 MIDIホストコネクター
- 正確なデジタル同期のためのBNC接続によるワードクロック入出力
- PCおよびmacOSに対応したUSB-Cインターフェース、USB 2.0に完全対応
- パラメーターへの簡単なアクセスとメーター表示を備えたフルカラーフロントパネルディスプレイ
- 1Uラックサイズの堅牢な金属製シャーシ
- ラックイヤーは回転可能で、ラックマウントまたは卓上設置のどちらにも対応
- AudioFuse Control Centerソフトウェアが高度な操作機能を備えたグラフィカルユーザーインターフェースを提供
- パソコンなしでも動作する完全スタンドアロン動作
- Creative FX Bundle同梱
ライン入力
| 仕様 | 測定値 |
|---|---|
| 入力インピーダンス | 20kΩ（バランス）、10kΩ（アンバランス） |
| 最大入力レベル | リア：+24dBu、フロント：+22dBu |
| Padモード | リア：-12dB、フロント：-10dB |
| 周波数特性 20Hz〜20kHz | 標準+/-0.06dB |
| ダイナミックレンジ | 118dB（A特性） |
| THD+N @ 1kHz | -113dB（A特性） |
インストゥルメント入力
| 仕様 | 測定値 |
|---|---|
| 入力インピーダンス | 1.1MΩ（アンバランス） |
| 最大入力レベル | +20dBu |
| ゲインレンジ | 55dB |
| Padモード | -10dB |
| 周波数特性 20Hz〜20kHz | 標準+/-0.1dB |
| ダイナミックレンジ | 114dB（A特性） |
| THD+N @ 1kHz | -105dB（A特性） |
マイクプリアンプ
| 仕様 | 測定値 |
|---|---|
| 入力インピーダンス | 2.7kΩ |
| 最大入力レベル | +22dBu |
| ゲインレンジ | 55dB |
| Padモード | -20dB |
| 等価入力雑音（EIN） | -129.5dBu（A特性） |
| 周波数特性 20Hz〜20kHz | +/-0.08dB |
| ダイナミックレンジ | 117dB（A特性） |
| THD+N @ 1kHz | -110dB（A特性） |
スピーカー出力
| 仕様 | 測定値 |
|---|---|
| 出力インピーダンス | 240Ω（バランス）、120Ω（アンバランス） |
| 最大出力レベル | +20dBu |
| 周波数特性 20Hz〜20kHz | +/-0.02dB |
| ダイナミックレンジ | 126dB（A特性） |
| THD+N @ 1kHz | -114dB（A特性） |
ライン出力（DCカップリング）
| 仕様 | 測定値 |
|---|---|
| 出力インピーダンス | 240Ω（バランス）、120Ω（アンバランス） |
| 最大出力レベル | +24dBu |
| 周波数特性 20Hz〜20kHz | 標準+/-0.04dB |
| ダイナミックレンジ | 120dB（A特性） |
| THD+N @ 1kHz | -106dB（A特性） |
| DC電圧振幅 | +/-8.7V（非対称） |
ヘッドフォン出力
| 仕様 | 測定値 |
|---|---|
| 出力インピーダンス | 5Ω |
| 最大出力レベル | +14.4dBu |
| ダイナミックレンジ | 109dB（A特性） |
| 出力 @ 33Ω @1%THD | 271mW @-78dB THD |
| THD+N @ 1kHz | -103dB（A特性） |
| 対応サンプリングレート | 44.1kHz、48kHz、88.2kHz、96kHz、176.4kHz、192kHz |
USBポートについて
フロントパネルUSBポート：
両方のポートはUSB 2.0 Type Aポートです。
- 1つ目はHUBと表示されており、作業中にパソコンへ接続する必要のある外部機器のための、電源供給機能付きUSBハブとして機能します。
-サンプルライブラリの読み込みや保存に使用する外付けドライブ
-DAW用のコントロールサーフェスなど
- 2つ目はMIDIと表示されており、USBコネクターのみを備え、5ピンDIN MIDIポートを持たないコントローラーを接続できるUSBホストポートです。
このポートを使用することで、パソコンや外部USBハブへ余分なケーブルを増やすことなくこうした機器を使用できます。
HUB接続とは異なり、このポートはAudioFuse 16Rigがスタンドアロンモードの場合でも動作し続けるため、パソコンを接続しなくてもMIDIの入出力が可能です。
リアパネルUSBポート：
インターフェースの背面には、パソコンとの接続に使用するUSB-Cポートの隣に、単一のUSB 2.0ハブポートが搭載されています。
このポートは、フロントパネルにある「HUB」と表示されたUSBポートと全く同じ動作をします。
補足
USBポートは5Vで最大500mAまで供給可能で、機器の消費電流が500mAを超えない限り、ほとんどの機器に電源供給できるはずです。
ハードウェアをセットアップしたら、次のステップはArturiaに登録することです。
ユニットに同梱されている説明書に従って、Arturiaのウェブサイトにログインし、登録を行ってください。シリアル番号とアンロックコードが必要です。これらはユニットの下に記載されています。
また、直接AudioFuse 16Rigのスタートページにアクセスし、そこに記載されている説明に従うこともできます。
AudioFuse 16Rigを登録すると、クリエイティブスイートからさまざまなソフトウェアエフェクトとAnalog Lab Introをダウンロードできるようになります。
ユニットを適切に取り付けるためには、以下の専用記事を参照してください：
ユニットのファームウェアを更新するためには、以下の専用記事を参照してください：
ワードクロックはクロック信号であり、デバイスを同期させるために使用され、デバイス、セットアップ、および要件に応じてADAT同期の代替として使用できます。
実際、ワードクロックは、スタジオ内のデジタルデバイスを同期させるために使用できます。デバイスは簡単にチェーン接続できます。
AudioFuse 16Rigは、外部クロックソースからのワードクロックデータを送受信するためのBNCコネクタを提供します。

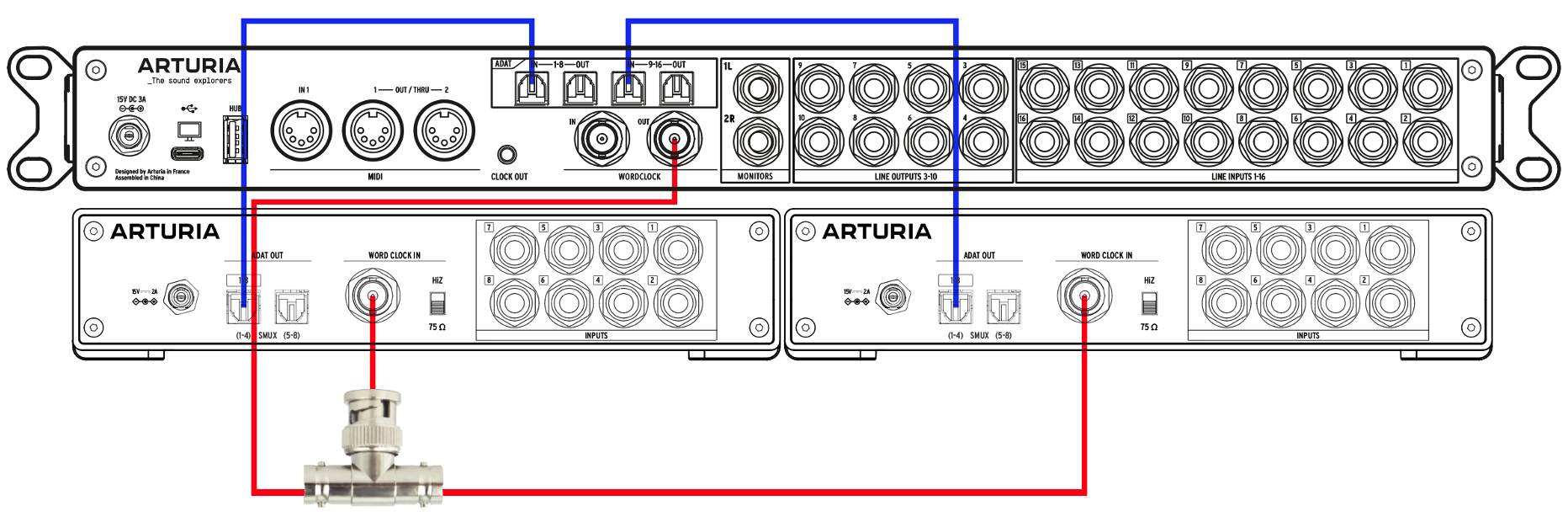

- 以下の例では、2つのAudioFuse X8 INユニットが、そのADAT 1 OUTポート（44.1または48kHz）からAudioFuse 16Rig ADAT INs 1 & 2に接続されています。ADAT（Toslink光）ケーブルを使用して、すべての8チャンネルを取得します。
- BNCケーブルをAudioFuse 16Rigワードクロック出力から最初のAudioFuse X8 INワードクロック入力に接続し、そこから「T」BNCコネクタを使用して2番目のワードクロック入力に接続する必要があります（これには「T」と2本のBNCケーブルが必要です）。
このような目的で使用される「T」コネクタの例を以下に示します：
このようなセットアップでは、メインインターフェース（ここではAudioFuse 16Rig）を内部クロックソースに設定し、他のインターフェース（ここではAudioFuse X8 INs）をSYNCボタンを使用して外部ワードクロックソースに設定する必要があります。このボタンは前面パネルにあります：
注意
-常に75オームBNCケーブルと「T」コネクタのみを使用してください。
-また、X8側では、BNCケーブルが背面パネルのWORD CLOCK入力に接続されていない場合、SYNCボタンは何もしません。ユニットは内部同期にデフォルト設定され、変更できません。

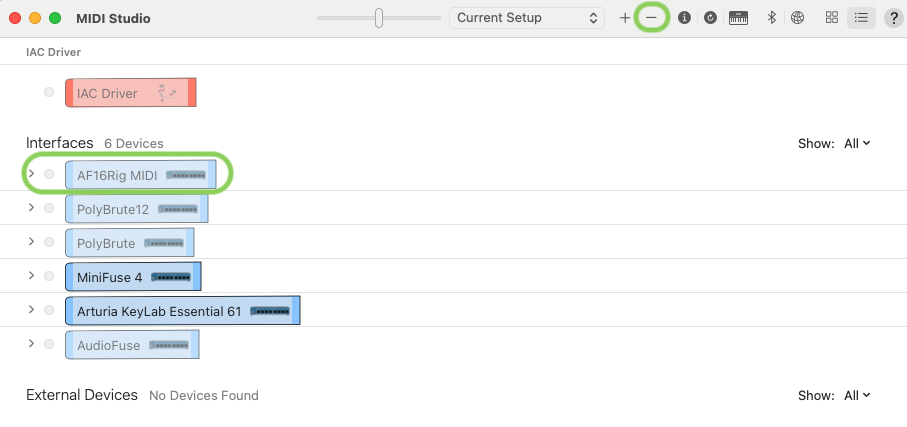

macOSで希望するMidiポートが表示されない場合、または特定のMidiポートに送信された信号が期待通りに転送されない場合は、以下の手順に従ってください：
-まず、macOSの「オーディオMIDI設定」メニューを開き、「MIDIスタジオ」セクションを開いてください。
以下に便利なショートカットをいくつかご紹介します：
| ショートカット | 結果 |
|---|---|
| メインカノブを長押し | クリップインジケータをリセット |
| INS / OUTS / MIXER / CUE + メインカノブ | INS / OUTS / MIXER / CUEのサブページ間を素早くナビゲート |
| モニターボタン + メインカノブ | モニターボタンの機能を設定 |
| IN1 / IN2 + モニターカノブ | 入力1 / 2のプリアンプゲインを設定 |
| INS / OUTS + 特定の入力/出力ビューでのモニターカノブ | 現在の入力/出力ゲインを変更 |
| MIXER / CUE + ミキサー/キュービューでのモニターカノブ | ミキサー/キューのマスターボリュームを変更 |
| MIXER / CUE + ミキサー/キューのチャンネルビューでのモニターカノブ | 現在のチャンネルゲインを変更 |
| バックボタンをダブルクリック | メインメニューに戻る |
