Das AudioFuse X8 IN ist ein Gerät mit halber Rack-Größe und acht symmetrischen Klinken-Eingängen (1/4" TRS) mit Line-Pegel, jeder ausgestattet mit einem hochklassigen Analog-Digital-Wandler (A/D). Die Ausgabe erfolgt über ein Paar optischer Toslink-Anschlüsse mittels des digitalen ADAT-Audiostandards, die mit 24 Bit-Auflösung arbeiten und Sampleraten von bis zu 96 kHz unterstützen. Diese Digitaldaten funktionieren an jedem Audio-Interface mit ADAT-Eingängen. Jeder Eingang ist mit einer 12dB-Pad-Schaltung für zu laute Eingangspegel ausgestattet. Alle benachbarten ungeraden und geraden Eingänge können für einen einfachen Stereobetrieb zusammengefasst werden.
Zusätzlich zu diesen Funktionen kann das AudioFuse X8 IN Clock-Signale über die ADAT-Ausgänge senden oder Word Clock-Signale über einen BNC-Eingang auf der Rückseite mit umschaltbarer Terminierung empfangen. So kannst du dein Audio-Interface direkt mit dem AudioFuse X8 IN synchronisieren oder es mithilfe einer gemeinsamen Word-Clock in ein größeres digitales Audiosystem integrieren.
Das AudioFuse X8 IN wird in einem praktischen Gehäuse mit halber Rackgröße geliefert, komplett mit einer Rackhalterung und einer Anschlussplatte. Diese stören auch nicht, wenn das AudioFuse X8 IN als Tischgerät verwendet wird, können entfernt und auch verwendet werden, wenn das Gerät an ein zweites AudioFuse X8 IN oder ein AudioFuse X8 OUT (unsere achtkanalige ADAT-auf-Line-Digital-auf-Analog-(D/A)-Wandlereinheit) angeschlossen wird. Im Gesamten erhältst du dann einen Signal-Prozessor mit einer vollständigen Rackbreite, der in jedes Standard-Rackmontagesystem integriert werden kann.
Das AudioFuse X8 IN kann einfach eingerichtet und direkt genutzt werden. Es handelt sich die einfachste Möglichkeit, deinem Audio-Interface-Rig weitere Eingänge hinzuzufügen – so kannst du jederzeit einen neuen Synthesizer hinzufügen, den du schon lange im Auge hattest! Und dann noch einen und noch einen...!
Line-Eingänge | |
---|---|
Typ | Symmetrische Klinke (TRS) |
Line-Eingangsimpedanz | 20 kΩ (symmetrisch), 10 kΩ (unsymmetrisch) |
Maximaler Eingangspegel (min. Gain, 1 kHz @ 0.5% THD+N) | +24 dBu |
Pad-Absenkung | –12 dB |
Frequenzgang (A/D) 20 Hz bis 20 kHz | ±0.06 dB typisch |
Dynamikumfang | 119 dB (A-gewichtet) |
THD+N | –112 dB (A-gewichtet) |
Clock | |
---|---|
Unterstützte Sampleraten | 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz |
Stromversorgung | |
---|---|
Anschlussart | IEC 60320 C14 |
Spannungseingang | 100 V bis 240 V AC, 50 oder 60 Hz |
Spannungsausgang | 15 V DC, 2.0 A, 30 W |
Sobald du deine Hardware eingerichtet hast, solltest du diese anschliessend bei Arturia registrieren.
Folge den beiliegenden Anweisungen, um dich auf der Arturia-Website anzumelden und das Gerät dort zu registrieren. Du benötigst dazu die Seriennummer und einen Freischaltcode - beides findest du auf der Unterseite des Geräts.
Du kannst auch direkt die AudioFuse X8 Start-Seite aufrufen und dort den Anweisungen folgen.
Nach der Registrierung deines AudioFuse X8 IN kannst du dir einige Software-Effekte aus unserem Kreativ-Bundle und auch Analog Lab Intro herunterladen.

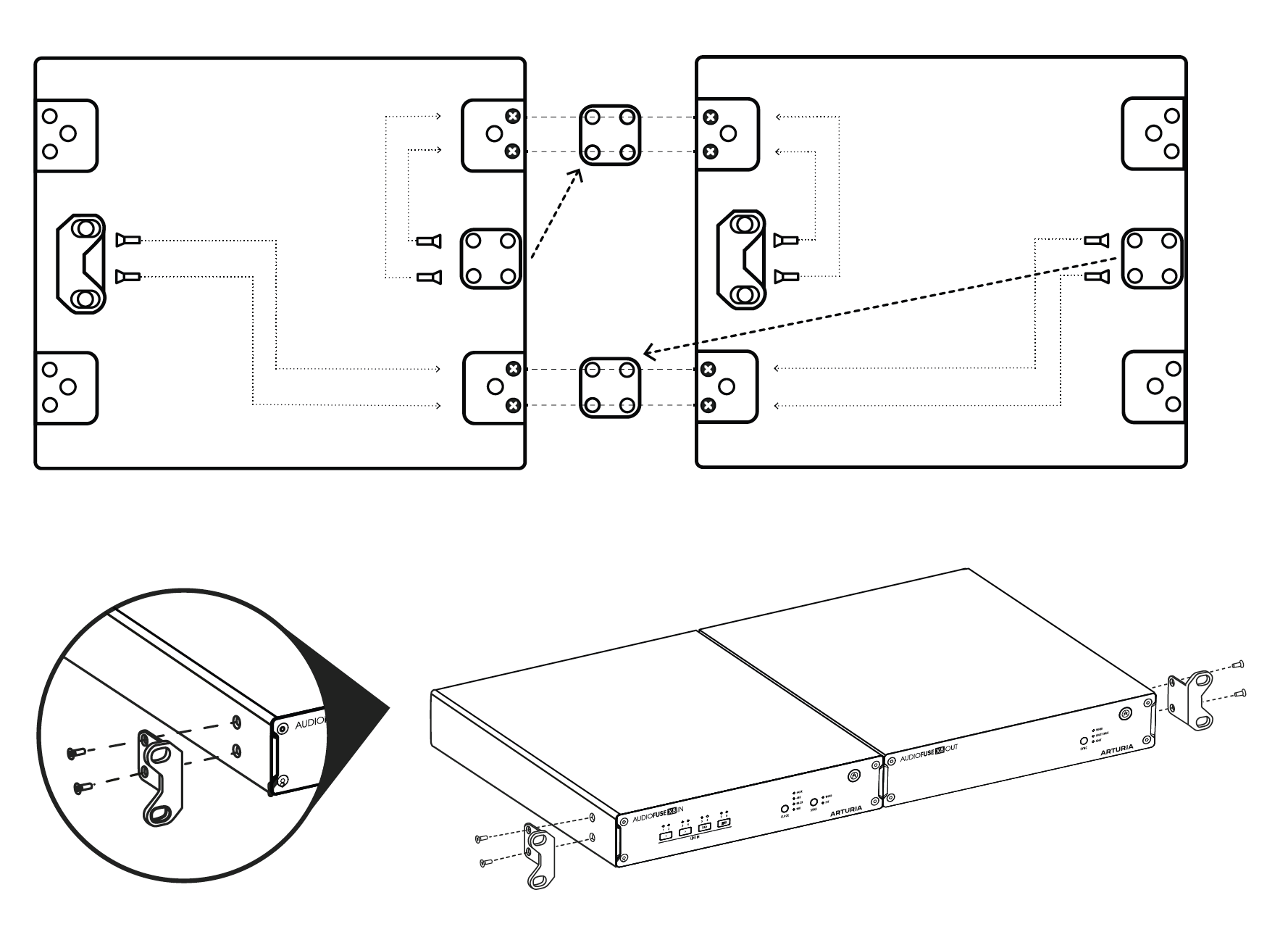

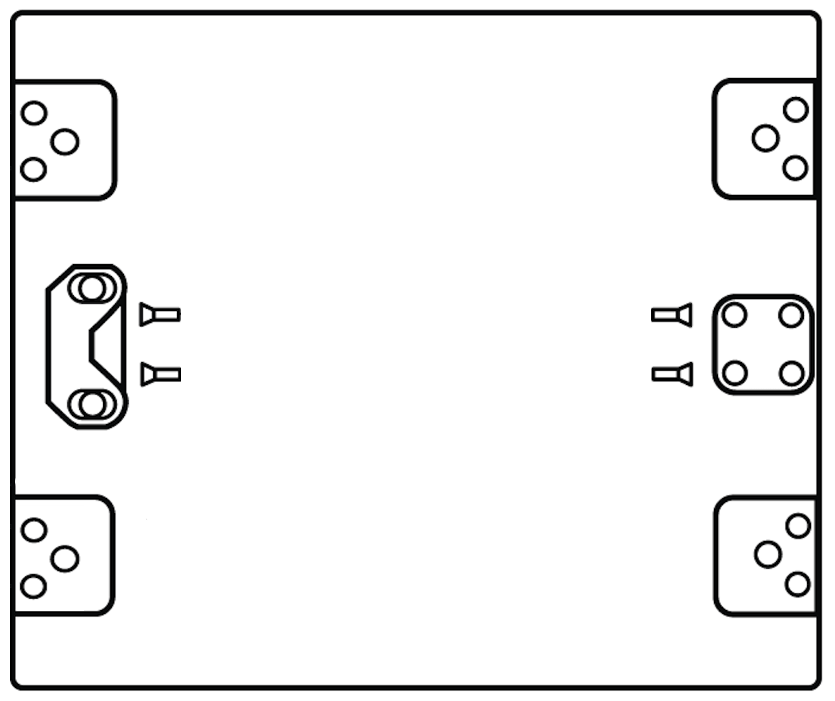

Auf der Unterseite des Geräts findest du zwei vertiefte Halterungs-Optionen, eine für das einzelne orangefarbene Rack-Ohr und eine für die quadratische Verbindungsplatte. Jede nutzt zwei Befestigungsschrauben der entsprechenden Größe.
Hinweis
Beachte, dass die Verbindungsplatte vier Schraubenlöcher, aber nur zwei Schrauben besitzt. Die zusätzlichen Löcher dienen zur Verbindung eines zweiten Geräts mittels der mitgelieferten Schrauben.
Hinweis
Das Gerät wird mit speziell für diesen Zweck geeigneten Befestigungsschrauben geliefert. Verwende bitte keine anderen Schrauben und folge exakt den Anweisungen in diesem FAQ-Artikel. Du willst sicherlich nicht, dass dein neuer Wandler aus deinem Rack fällt, oder?
Befestige die Rack-Ohren und Anschlussplatten so wie in der oben abgebildeten Konfiguration, anschliessend können das AudioFuse X8 IN und dessen "Begleiter" X8 OUT oder X8 IN in dein Rack eingebaut werden.
Hinweis
Wir empfehlen eine Rackmontage der AudioFuse X8-Einheiten mit einer freien Höheneinheit darüber oder darunter, für eine optimale Luftzirkulation beim Betrieb der Geräte.
Word Clock ist ein Taktsignal, das zur Synchronisierung von Geräten dient und je nach Gerät, Aufbau und Bedarf als Alternative zum ADAT Sync verwendet werden kann.
Tatsächlich können mittels Word Clock so viele digitale Geräte in deinem Studio synchronisiert werden, wie du diese Geräte problemlos miteinander verbinden kannst.

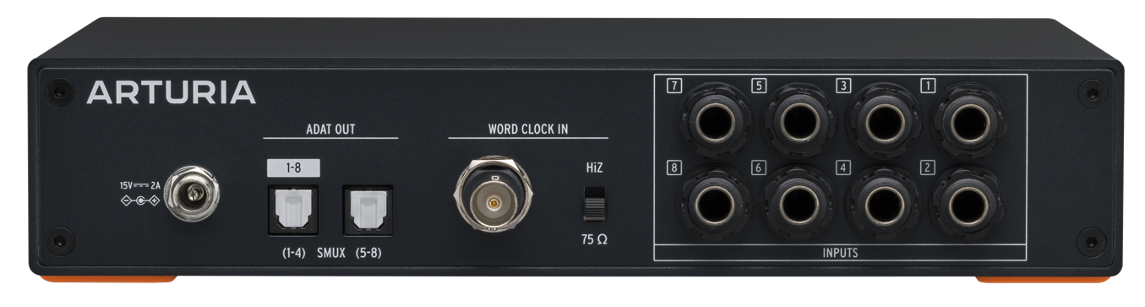

Das AudioFuse X8 IN bietet einen standardisierten BNC-Anschlussfür Word Clock-Daten von einer externen Clock-Quelle.

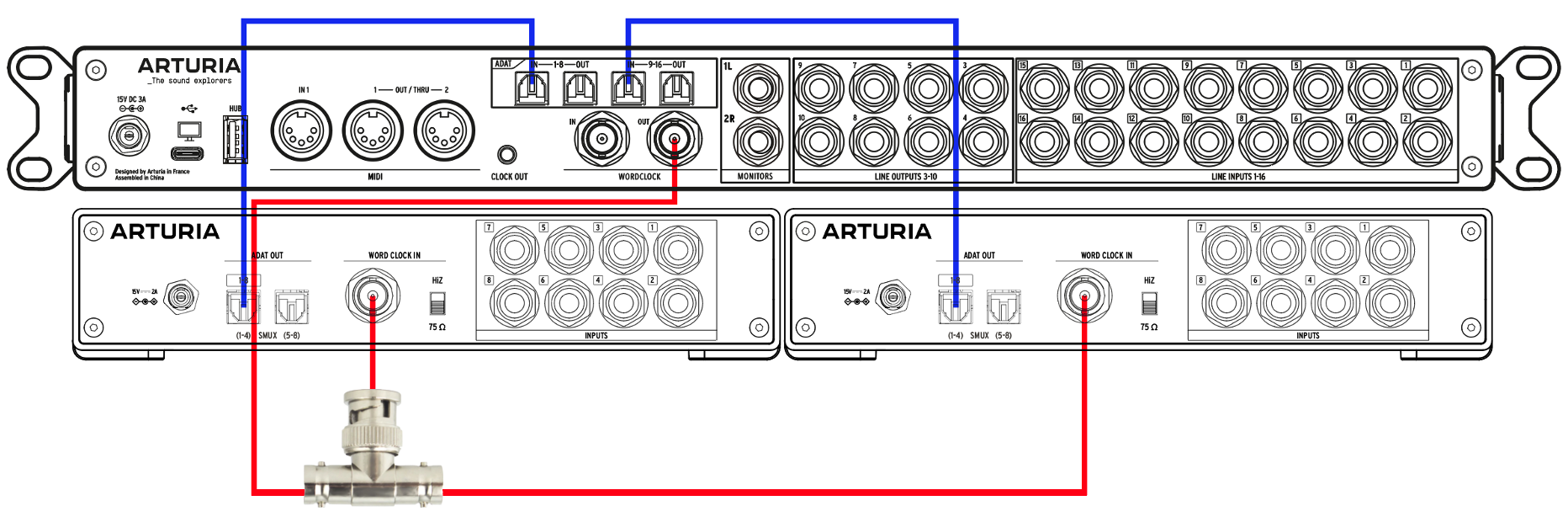

- Im folgenden Beispiel wurden zwei AudioFuse X8 IN -Geräten von ihren ADAT 1 OUT-Anschlüssen (mit 44,1 oder 48 kHz) mithilfe von ADAT-Kabeln (Toslink optisch) an ein AudioFuse 16Rig ADAT IN 1 & 2 angeschlossen, um alle acht Kanäle nutzen zu können.
- Ein BNC-Kabel muss vom AudioFuse 16Rig Word Clock-Ausgang an den ersten AudioFuse X8 IN Word Clock-Eingang angeschlossen werden und von dort mit Hilfe eines "T"-BNC-Steckers an den zweiten Word Clock-Eingang, um diese miteinander zu verbinden (hierfür werden ein T-Verbindungsstück und zwei BNC-Kabel benötigt).
Hier ein Beispiel für einen “T”-Verbindungsstecker, der für diesen Verwendungszweck genutzt werden kann:
Natürlich muss bei einem solchen Setup das Haupt-Interface (hier das AudioFuse 16Rig) mithilfe des SYNC-Tasters auf der Vorderseite auf die interne Taktquelle (Internal Clock) und die anderen Interfaces (hier die beiden AudioFuse X8 IN) auf eine externe Word Clock-Quelle (External Word Clock) eingestellt werden:
Hinweis
Wenn kein BNC-Kabel an den WORD CLOCK-Eingang auf der Rückseite angeschlossen ist, hat der SYNC-Taster keine Funktion – die Standardeinstellung des Geräts ist dann der "Internal Sync". Diese Einstellung kann nicht geändert werden.
