Auf Werkseinstellungen zurüchsetzen | Halten Sie beim Einschalten die "Oktave Up" & "Octave Down"-Taster gedrückt. Drücken Sie nach dem Einschalten des Geräts auf das Jog-Wheel zur Bestätigung. |
Panik-Befehl (All Notes Off) |
Drücken Sie dreimal auf den Stop-Taster (x3) |

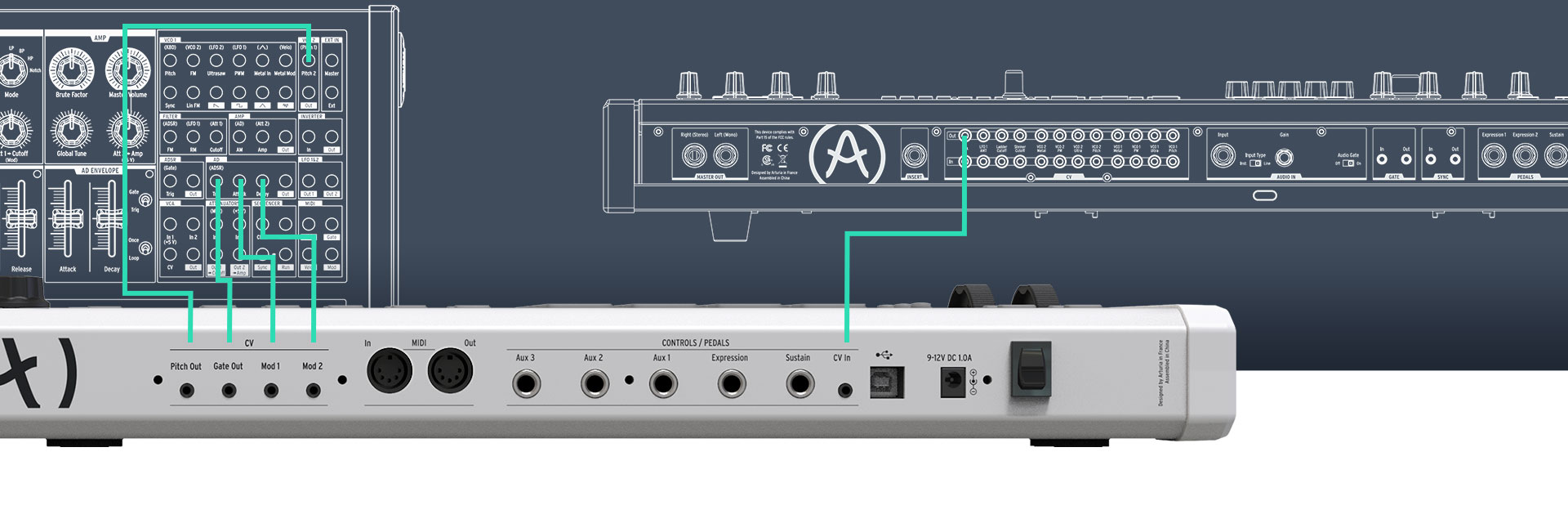

Eingang / Ausgang | Verbindung | Details |
Pitch-Ausgang | 3.5mm-Klinkenbuchse | V/Oct Hz/Volt |
Gate-Ausgang | 3.5mm-Klinkenbuchse | S-trig V-trig 5V V-trig 12V |
Mod-Ausgänge | 3.5mm-Klinkenbuchse |
5V bis 10V |
CV-Eingang | 3.5mm-Klinkenbuchse |
5V bis 10V |
MIDI In / Out | DIN 5 MIDI | Ermöglicht USB auf MIDI und MIDI auf USB |
Sustain-Pedal |
TRS/TS 6.35mm-Klinkenbuchse | Kompatibel mit stufenlosen Pedalen und Fußschaltern. |
Aux-Eingänge | TRS/TS 6.35mm-Klinkenbuchse |
Kompatibel mit stufenlosen Pedalen und Fußschaltern. |
Expression Pedal-Eingang | TRS/TS 6.35mm-Klinkenbuchse |
Kompatibel mit stufenlosen Pedalen und Fußschaltern. |
Die Benutzer-Presets bieten eine breite Palette von Funktionen, die Ihren KeyLab MkII-Bedienelementen zugewiesen werden können (wie MIDI CCs, Programmwechselbefehle, Presetwechsel, NRPN usw....).
Nachfolgend die einfach zu befolgende Schritte zum Erstellen benutzerdefinierter Presets:

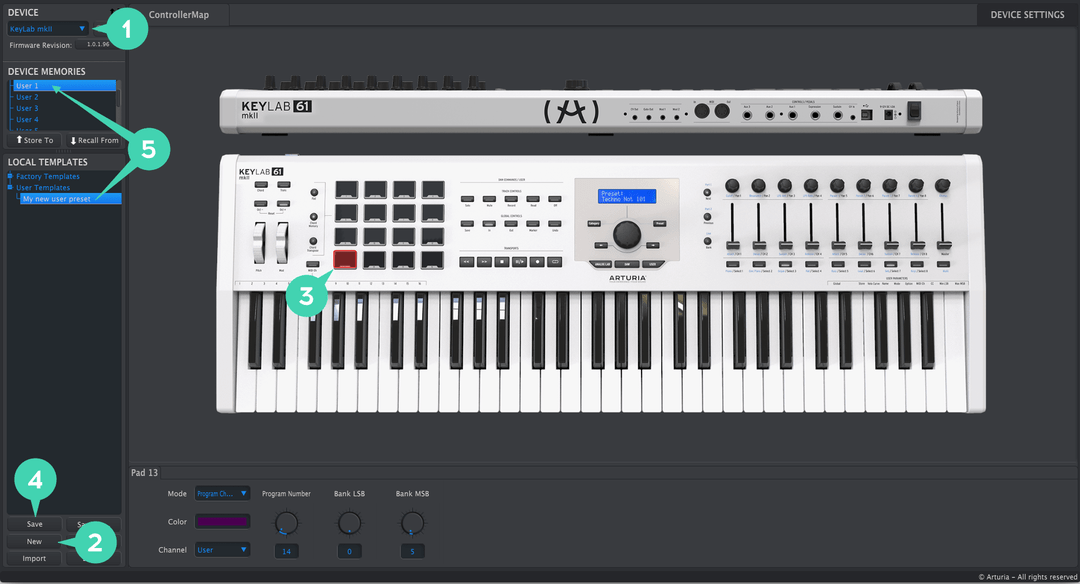

A/ Erstellen einer neuen Konfiguration
Im MIDI Control Center:
1- Öffnen Sie das MIDI Control Center und wählen Sie Ihr Keylab MkII in der Geräteliste aus.
2- Klicken Sie auf die "New"-Schaltfläche.
3- Wählen Sie Bedienelemente in der KeyLab MkII-Darstellung aus und bearbeiten Sie deren Parameter im unteren Teil des Fensters.
4- Klicken Sie auf die Schaltfläche "Save", um die an der Vorlage vorgenommenen Änderungen zu speichern.
5- Per Drag & Drop legen Sie die von Ihnen erstellten Presets in einem der Benutzerspeicher ab (oder verwenden Sie die Schaltfläche "Store to").
Direkt am KeyLab:
1- Halten Sie den User-Taster gedrückt, um den User Preset Edit-Modus aufzurufen.
2- Um ein Bedienelement auszuwählen, drücken / drehen Sie das Bedienelement Ihrer Wahl oder wählen Sie es mit den Pfeil-Tastern an.
3- Nutzen Sie das Jog Wheel, um eine Bank auszuwählen / den zugehörigen Parameter zu ändern.
4- Drücken Sie den User-Taster, um die Änderungen zu speichern und dann zur Bestätigen auf das Jog Wheel.
B/ Aufrufen Ihrer Presets
1- Drücken Sie den USER-Taster.
2- Mit dem Jog Wheel wählen Sie die Presets Ihrer Wahl aus.
3- Drücken Sie auf das Jog Wheel, um die Presets auszuwählen.
Nach der Auswahl erscheint ein Pfeil neben der Preset-Nummer.
Hinweis: Um einfach zwischen Ihren Benutzer-Presets zu navigieren, können Sie auch einen Taster oder ein Pad für den "Preset-Wechsel" nutzen.

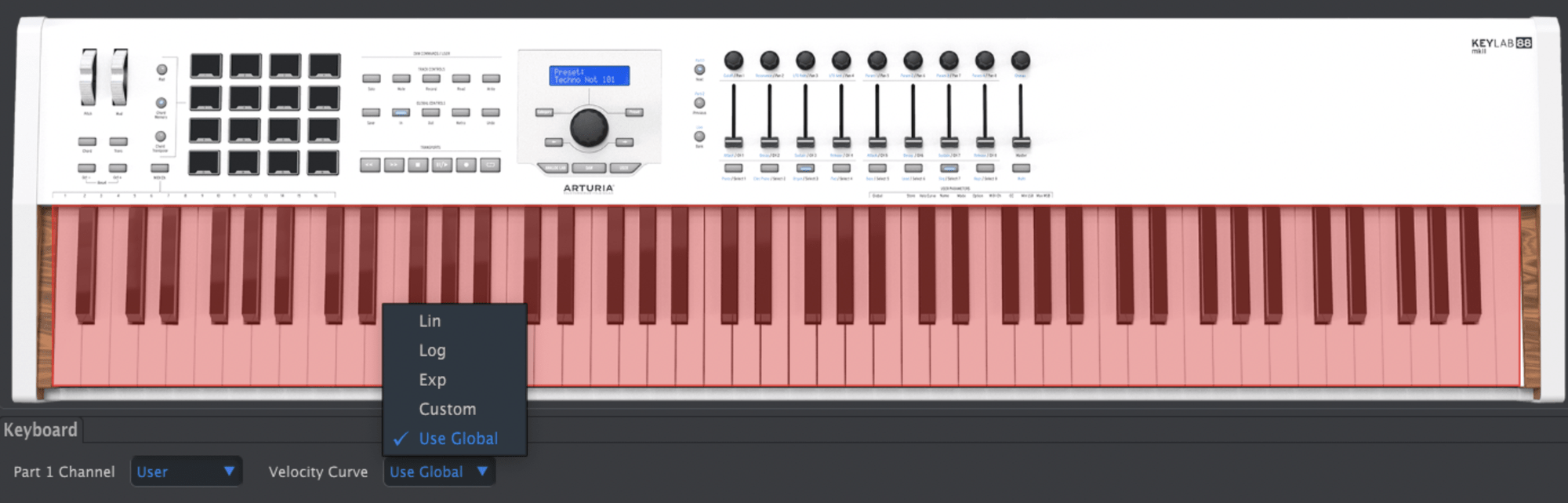

Diese sind: Lin, Log, Exp, Custom und Use Global. Vergewissern Sie sich, dass Sie auf die Keyboard-Tastatur klicken, um das Aufklapp-Menü auswählen zu können.
Sie können dann auf den Tab für die Device Settings im MCC in der oberen rechten Ecke klicken und dort verschiedene Einstellungen für die Global Keys Velocity und die Customs Velocity Curve auswählen.

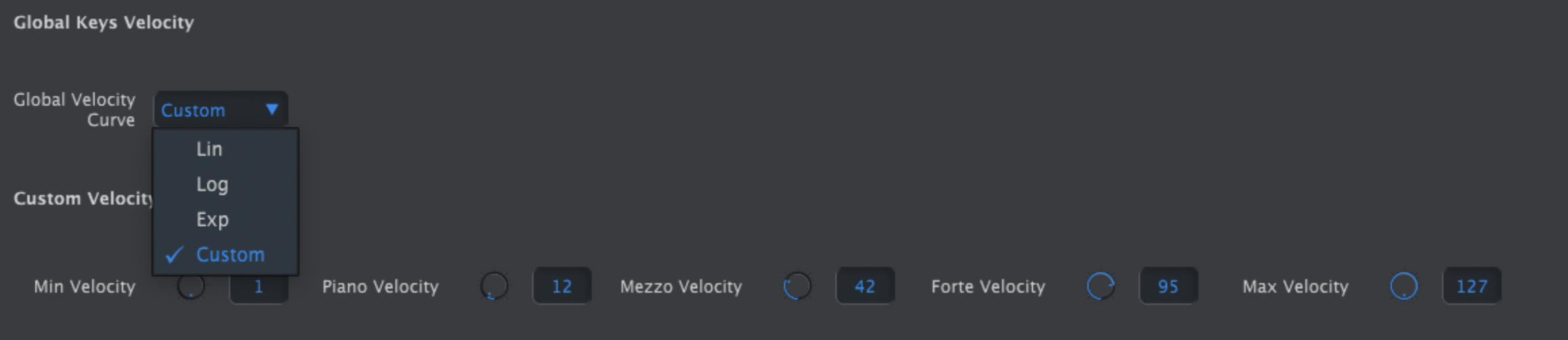

Für die Global Velocity Curve können Sie im Unterabschnitt Global Keys Velocity vier verschiedene Einstellungen wählen.
Diese sind: Lin, Log, Exp and Custom.
Hinweis: Stellen Sie sicher, dass Sie zunächst Use Global auswählen, wenn Sie Ihre Keyboard-Tastatur anpassen, bevor Sie eine dieser Einstellungen auswählen.

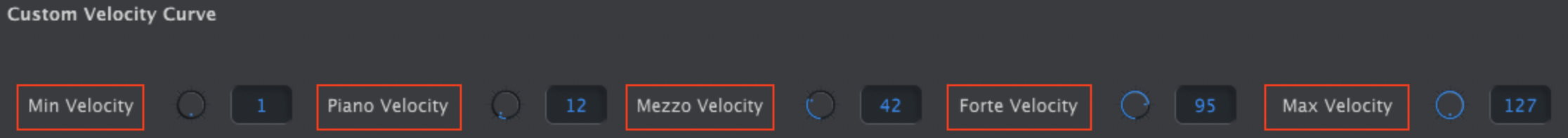

Für die Customs Velocity Curve gibt es fünf Parameter , die Sie nach Belieben anpassen können:
- Min Velocity: Das ist der Wert, der gesendet wird, wenn die Tastatur so sanft wie möglich gespielt wird und steht standardmäßig auf dem Wert 1.
- Piano Velocity: Das ist eine mittlere Stufe und der Standardwert beträgt 12.
- Mezzo Velocity: Das ist eine mittlere Stufe und der Standardwert beträgt 42.
- Forte Velocity: Das ist eine mittlere Stufe und der Standardwert beträgt 95.
- Max Velocity: Das ist der Pegel, der gesendet wird, wenn die Tastatur so hart wie möglich angeschlagen wird und steht standardmäßig auf dem Wert 127.
Sie können diese Parameter auch direkt an Ihrem KeyLab bearbeiten:
Nachfolgend die detaillierten Schritte:
- Drücken und halten Sie den User-Taster oberhalb des Keyboards,
- Drücken Sie dann den Global Taster,
- Drehen Sie den Hauptregler bis Sie den Parameter erreichen, den Sie einstellen möchten.
- Drücken Sie darauf und ändern Sie dann den Wert durch Drehen des Regler. Drücken Sie dann erneut.
- Drücken Sie abschließend auf den USER-Taster, um Ihre Änderungen zu speichern. Nichtdrücken speichert die Änderungen nicht.
Verwenden des Bedienoberflächen-Mappings für Ihre bevorzugte DAW:
Nachfolgend finden Sie Anweisungen zum Einrichten des Bedienoberflächen-Mappings Ihres KeyLab MkII in Verbindung mit Ihrer DAW.

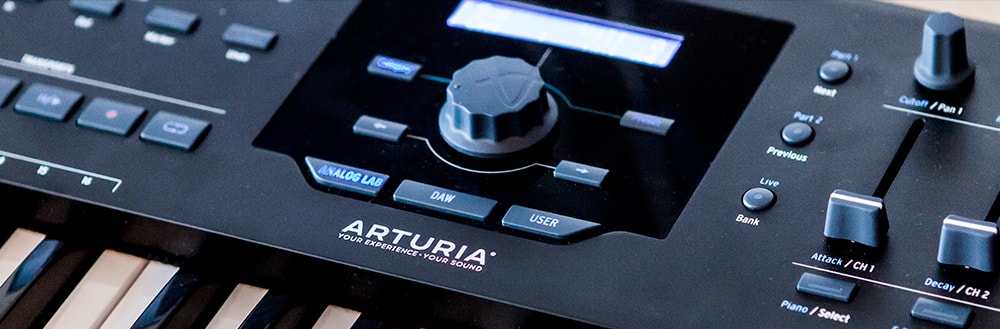

Nachdem Sie Ihre DAW richtig konfiguriert haben, schalten Sie Ihr KeyLab MkII in den DAW-Modus, um dieses als Fernbedienung verwenden zu können.

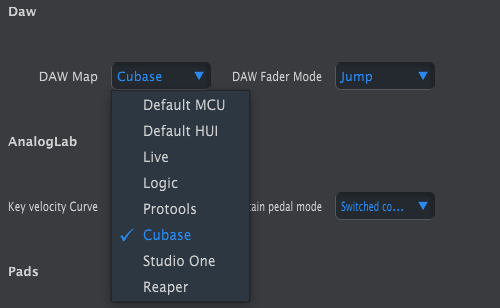

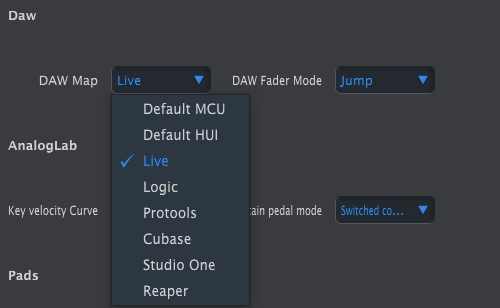

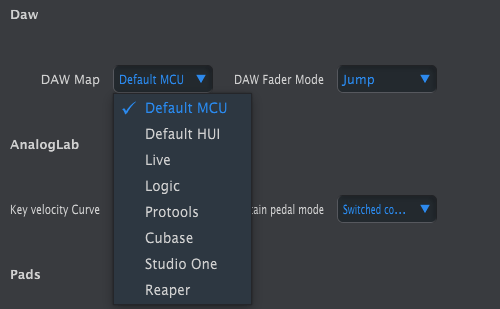

Um die Parameter von Live mit Ihrem KeyLab MkII zu steuern, müssen Sie zuerst Ihre KeyLab-DAW-Map im Bereich Device Settings des MIDI Control Centers auf Live umstellen:
Sobald dies erledigt ist, öffnen Sie bitte Ableton Live 10 und folgen Sie den nachfolgenden Anweisungen:

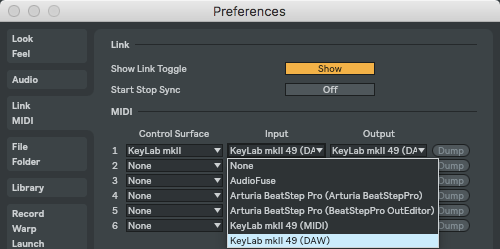

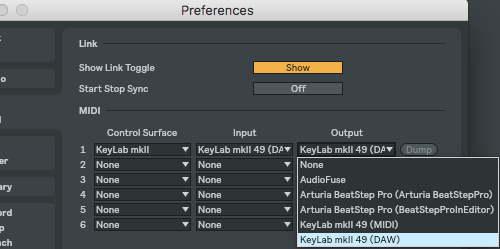

1 - Navigieren Sie in Ableton Live zu Preferences > MIDI
2 - Wählen Sie im Abschnitt Control Surface > in der Control Surface-Aufklappliste > "Keylab MkII" aus
3 - Wählen Sie "Keylab MkII DAW" in der Input-Auswahlliste aus (Wählen Sie unter Windows Arturia Keylab MkII Port 2).
4 - Wählen Sie "Keylab MkII DAW Out" in der Output Aufklapp-Liste aus (Wählen Sie unter Windows Arturia Keylab MkII Port 2).
Öffnen Sie anschließend Logic Pro X und folgen Sie den Anweisungen:

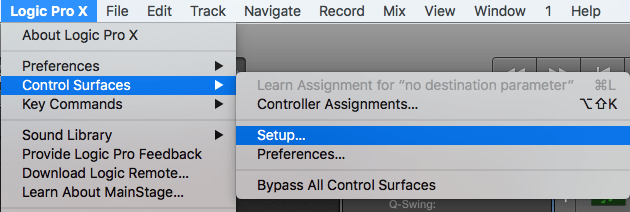

1 - Öffnen Sie die Logic Preferences, dort dann Control Surfaces > Setup...
2 - Dann klicken Sie auf New > Install

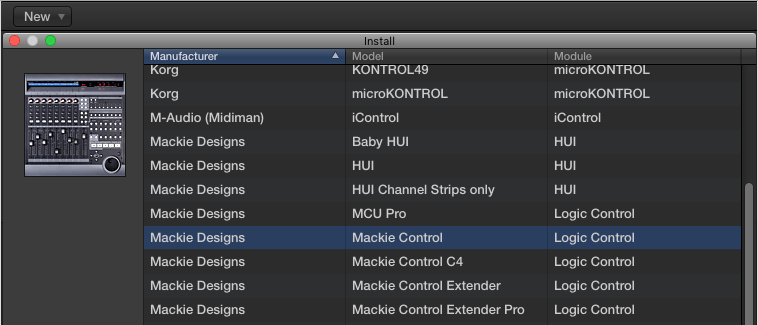

3 - Wählen Sie in der Liste Control Surfaces die Option Mackie Designs > Mackie Control

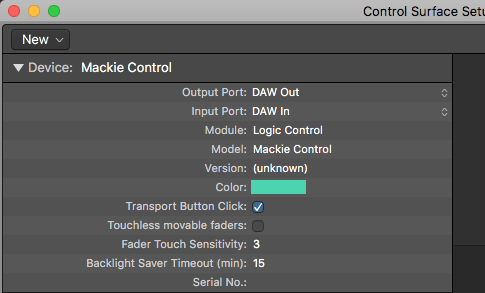

4 - Klicken Sie dann mit der rechten Maustaste auf das Controller-Symbol und dann auf "Show Inspector".
5 - Wählen Sie im Ausgangsport "Keylab MkII DAW"
Wählen Sie als Eingangsport " Keylab MkII DAW"
Öffnen Sie anschließend Cubase und folgen Sie den Anweisungen:

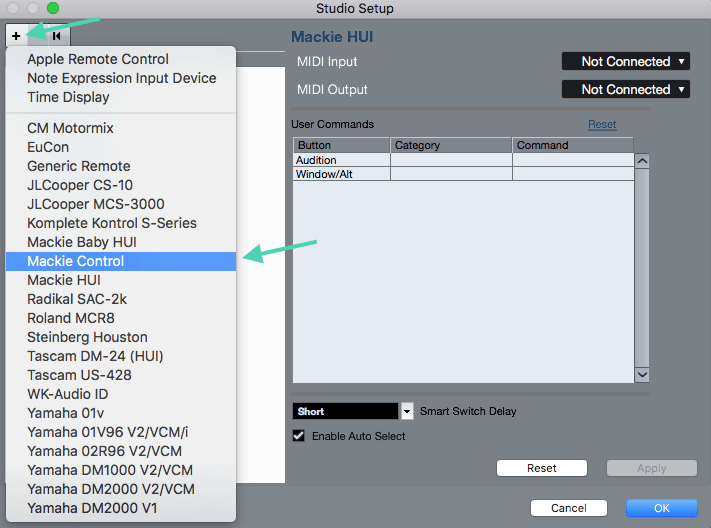

1 - In Cubase öffnen Sie im Menü Studio die Studio-Einstellungen und klicken dort auf die Schaltfläche + (hinzufügen) und wählen Mackie Control.
2 - Wählen Sie als MIDI-Eingang "Keylab MkII DAW"
3 - Wählen Sie als MIDI-Ausgang "Keylab MkII DAW"

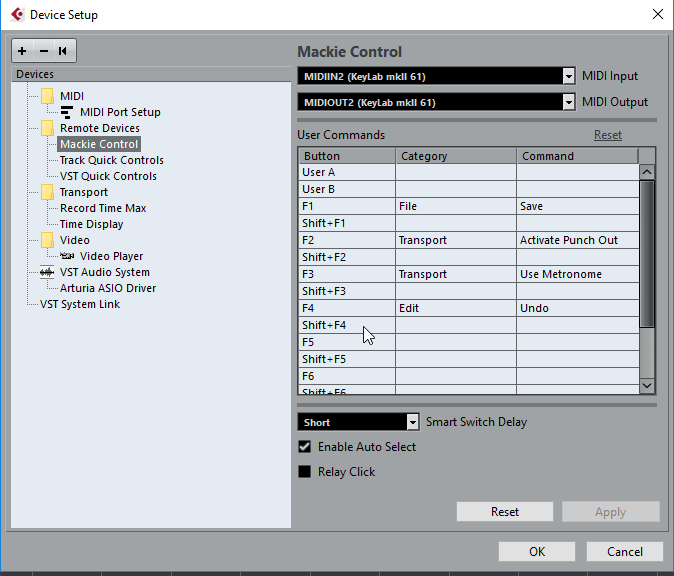

4 - Fügen Sie Benutzerbefehle wie in der nachfolgenden Abbildung hinzu
Hinweis:
Die Ports heißen unter Windows MIDI IN2 und MIDI OUT2.
Die Taster Metronom und Punch Out liefern keine LED-Rückmeldungen.

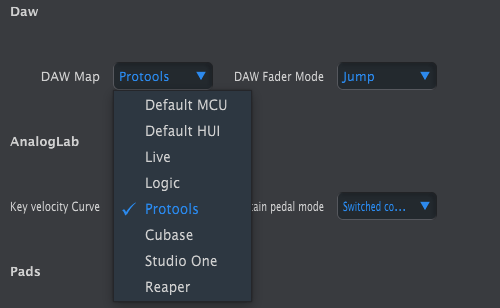

Öffnen Sie anschließend Pro Tools und befolgen Sie die Anweisungen:

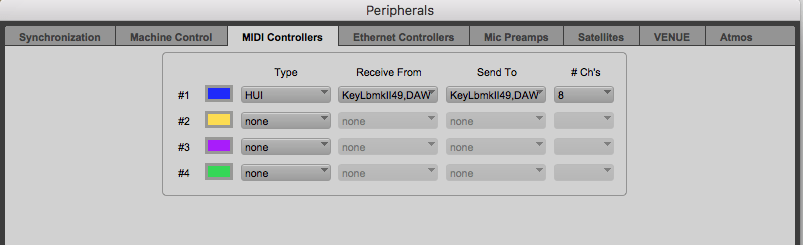

1 - Gehen Sie im Menü Setup zu Peripherals > MIDI-Controller
4 - Als In Type wählen Sie HUI
5 - In Receive From: Wählen Sie "Keylab MkII DAW"
6 - In Sent To: Wählen Sie "Keylab MkII DAW"
Hinweis: Unter Windows heißen die Ports MIDI IN2 und MIDI OUT2

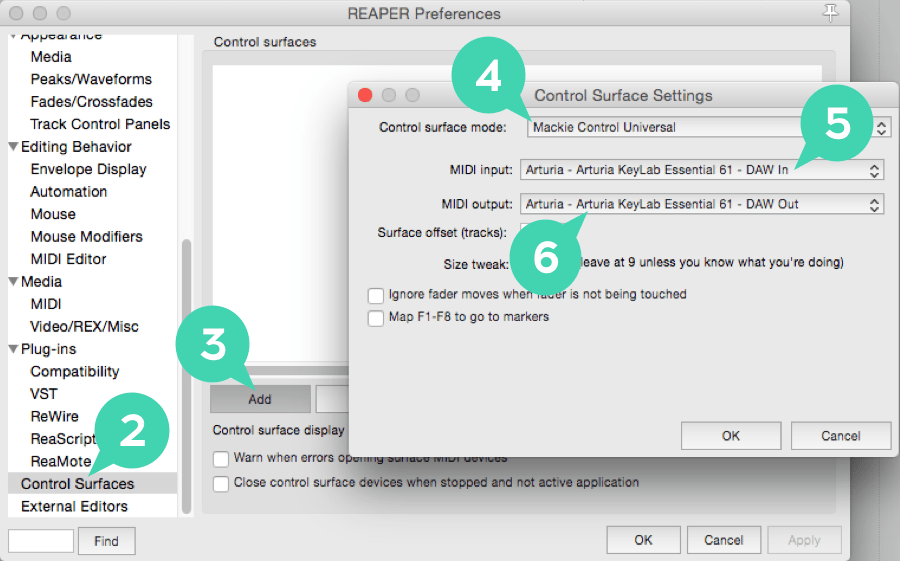

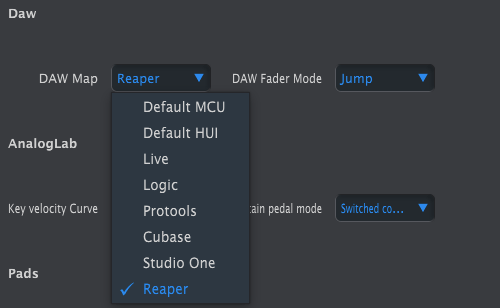

Sobald dies erledigt ist, öffnen Sie bitte Reaper und befolgen die Anweisungen:
1 - Öffnen Sie das Menü Preferences in Reaper
2 - Gehen Sie zum Bereich Control Surface
3 - Klicken Sie Add
4 - Wählen Sie als Control Surface Mode Mackie Control Universal
5 - Wählen Sie als MIDI Input "Keylab MkII DAW"
6 - Wählen Sie als MIDI Output "Keylab MkII DAW"
Hinweis: Unter Windows heißen die Ports MIDI IN2 und MIDI OUT2

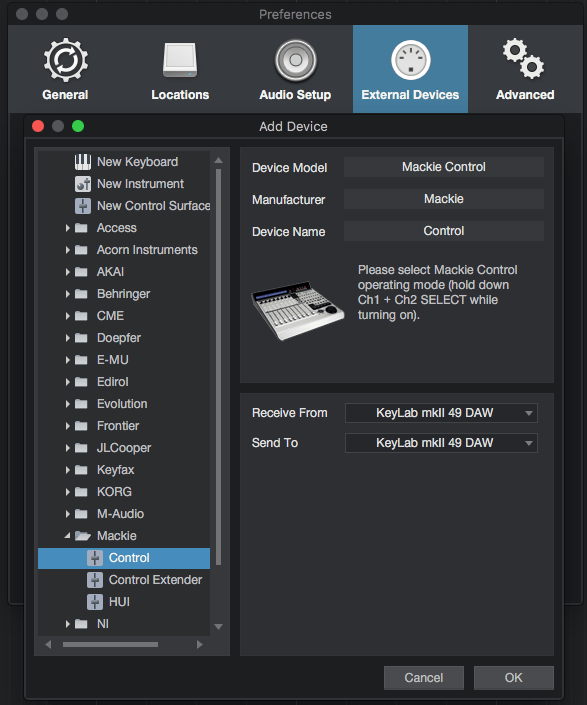

Sobald dies erledigt ist, öffnen Sie bitte Studio One und befolgen Sie die Anweisungen:
1 - Öffnen Sie die Einstellungen von Studio One > Externe Geräte
2 - Klicken Sie auf Add, navigieren Sie in der Liste zu Mackie und wählen Control
3 - In Receive From: Wählen Sie das "Keylab MkII DAW"
4 - In Sent To: Wählen Sie das "Keylab MkII DAW"
Hinweis: Unter Windows heißen die Ports MIDI IN2 und MIDI OUT2

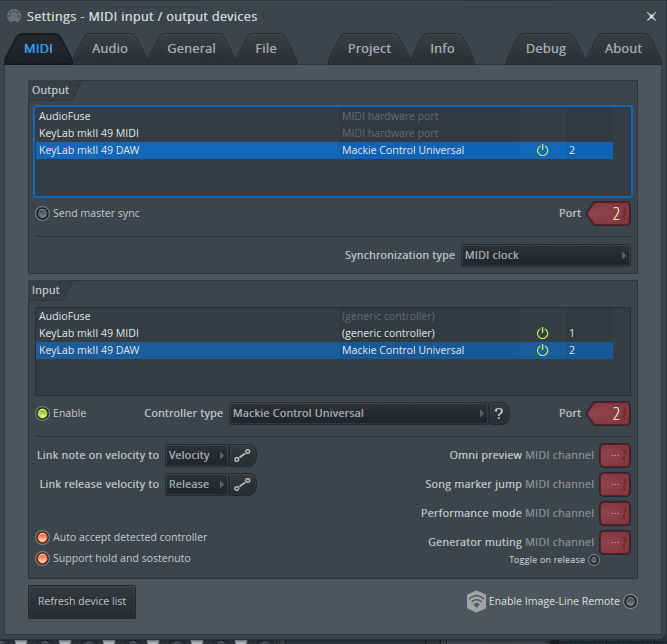

Öffnen Sie anschließend FL Studio und befolgen Sie die Anweisungen:
1 - Navigierene Sie in FL Studio zu den Preferences > MIDI
2 - Aktivieren Sie mit der Schaltfläche Enable den Eingang:
- KeyLab MkII MIDI-Port
- KeyLab MkII DAW-Port
3 - Im Eingangs-bereich: Stellen Sie Keylab MkII MIDI als Generischen Controller auf Port 1
und dann Keylab MkII DAW auf Mackie Control Universal auf Port 2
4 - Im Ausgangsbereich: Stellen Sie Keylab MkII DAW auf Port 2
Hinweis: Unter Windows heißen die Ports MIDI IN2 und MIDI OUT2
