AstroLab – ハードウェア仕様 / MIDI チャート & プログラムチェンジ

モジュレーションホイールとペダル:

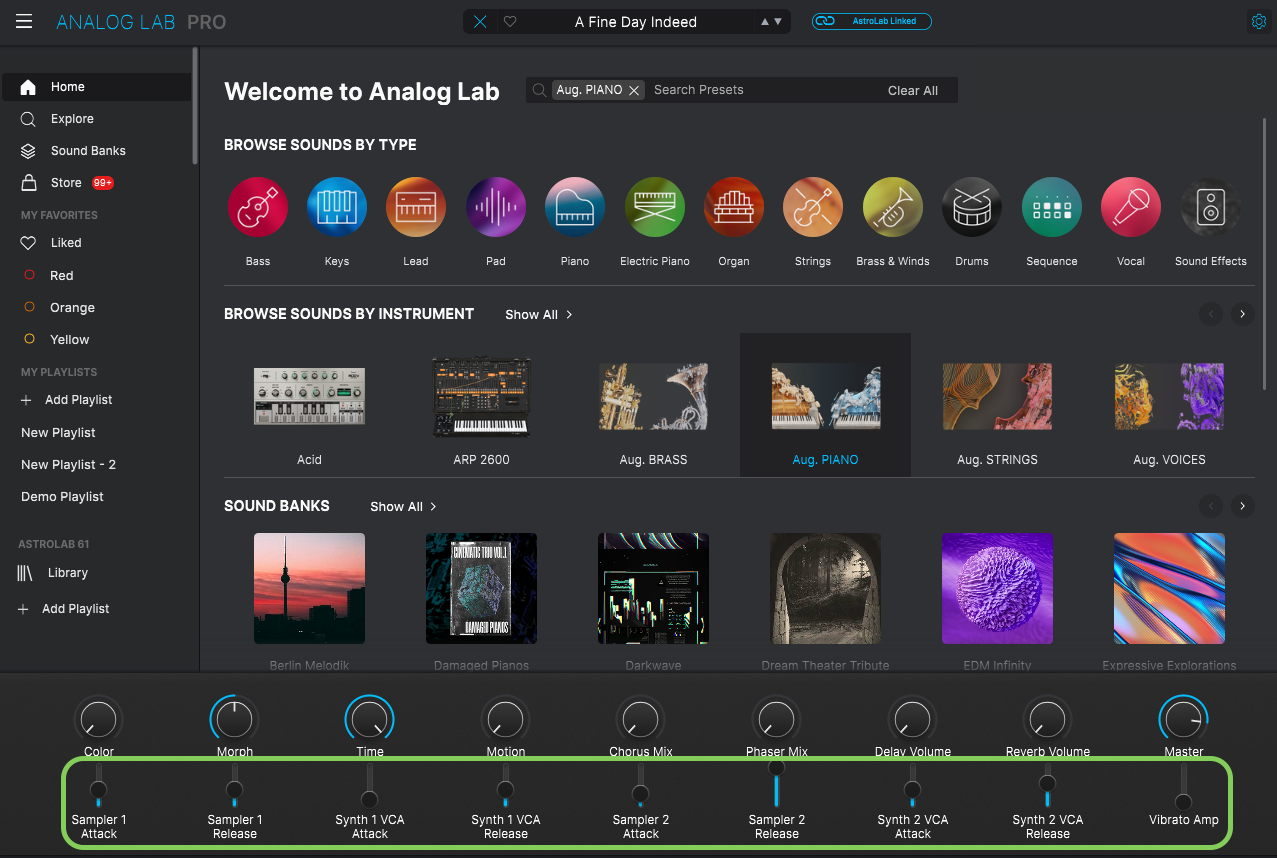

エンコーダー:

これらのコントロールは、AstroLabとAnalog Labの間に「リンク」が確立されていない場合にのみメッセージを送信します。

AstroLabは、MIDI Din入力またはUSB Cポートからプログラムチェンジを受信できます。

これらはAnalog Labと同じ方法で動作します。詳細な手順はこちらをご覧ください：

V Collection 5以降のプログラムチェンジ

要約すると、AstroLabはプレイリスト内でのみプログラムチェンジを受信し、次のように動作します：

• Bank MSBの番号0から127 = プレイリストの番号1から128。
• Bank LSBの番号0から127 = ソングの番号1から128（ソングはプレイリスト内に含まれています）
• プログラム番号の0から127 = プリセットの番号1から128（プリセットはソング内に含まれています）

これらのメッセージはAstroLabによってセカンダリMIDIチャンネルで受信され、次のメニューで設定できます：

"設定" > "MIDI入出力"メニュー（1から16またはすべてのチャンネル）

アップデート1.5.0以降、AstroLabはプログラムチェンジメッセージを外部MIDIデバイスに送信できるようになりました。

• AstroLabからプログラムチェンジを送信するには、次の手順に従ってください：

1/任意のプリセットを選択します

2/"Shift" + "Split"（MIDI）を押します

3/1つのパートを選択します

4/プログラムチェンジを送信する"出力チャンネル"オプションで希望のMIDIチャンネルを選択します。

5/"バンク"/"サブバンク"/"番号"メニューに移動し、それぞれバンクMSB/LSB＆プログラム番号の値を変更します。

6/プリセットの名前と画像に戻るまで"戻る"ボタンを押します。

7/"Shift" + "メインホイール"を押して、プリセットに加えた変更を保存します。

そこから、次回プリセットを選択すると、プログラムチェンジがMIDI Din出力とUSB Cポートに同時に送信されます。
