Das AudioFuse 16Rig bietet eine einzigartige und umfangreiche Kombination von Funktionen und ist ein äußerst flexibles Audiointerface für elektronische Musiker und andere Nutzer mehrerer Keyboards und Sound-Module.
Es ist so konzipiert, dass es problemlos mit herkömmlichem MIDI-Equipment sowie modularen Synthesizern zusammenarbeitet, die nicht nur einen Audio-
Ausgang, sondern auch eine Spannungssteuerungsfähigkeit benötigen.
Das AudioFuse 16Rig bietet:
- 16 symmetrische analoge Line-Level-Eingangskanäle auf TRS
-
2 hochwertige, digital abrufbare Mikrofonvorverstärker an XLR/TRS-Combo-Buchsen mit
unabhängigem Pad und 48V-Phantomspeisung - Eingänge 1 & 2 verfügen über eine Hi-Z-Einstellung zum Anschluss von E-Gitarren und E-Bässen
- Eingänge 3 & 4 optional zugänglich über eine 3,5-mm-Stereobuchse auf der Frontplatte
- Eingänge 1 bis 4 können manuell zwischen den Buchsen auf der Frontplatte und der Rückseite umgeschaltet werden
- 8 symmetrische analoge Line-Level-Ausgangskanäle auf TRS, alle DC-gekoppelt
- Dedizierte Stereo-Lautsprecherausgänge an symmetrischen TRS-Anschlüssen
-
Stereo-Kopfhörerausgang (6,35 und 3,5 mm TRS), ausgelegt für Kopfhörer bis zu
600 Ohm -
Umfassende Monitoring-Sektion mit individueller Pegelregelung für Lautsprecher und
Kopfhörer -
A/B-Monitoring über ein zweites Lautsprecherpaar mit Pegelreglern auf der Frontplatte, unter Verwendung
eines beliebigen Line-Ausgangspaars -
Ausgänge 3 & 4 werden auf der Frontplatte gespiegelt und können für Reamping,
zusätzliche Kopfhörerausgänge oder als praktische Line-Level-Anschlüsse verwendet werden. - Latenzarmer (DSP-basierter) Hauptmixer mit MIDI-Steuerung
- Doppelte ADAT-I/O-Ports für 16 Kanäle I/O bei 48 kHz oder 8 Kanäle bei 96 kHz
- MIDI-In und doppelte Out/Thru-Ports an 5-poligen DIN-Buchsen
- USB-A-2.0-Hub-Anschlüsse an Front- und Rückseite
- USB-A-2.0-MIDI-Host-Anschluss auf der Frontplatte zum Hosten externer USB-MIDI-Geräte
- Word-Clock-Ein- und -Ausgang auf BNC für präzise digitale Synchronisation
- USB-C-Interface kompatibel mit PC und macOS, vollständig USB-2.0-kompatibel
- Vollfarbiges Frontplatten-Display mit einfachem Parameterzugriff und Pegelanzeige
- Robustes Metallgehäuse im 1-HE-Rackformat
- Die Rack-Ohren können für den Rackeinbau oder die Verwendung auf dem Tisch gedreht werden
- Die AudioFuse Control Center-Software bietet eine grafische Benutzeroberfläche mit erweiterten Steuerungsfunktionen
- Vollständiger eigenständiger Betrieb (kein Computer erforderlich)
- Creative FX Bundle inklusive
Hinweis
Bitte lesen Sie auch den folgenden Artikel, der Details zu allen seit FW 2.0 implementierten neuen Funktionen enthält: Neue Funktionen
Line-Eingänge
| Spezifikation | Gemessene Werte |
|---|---|
| Eingangsimpedanz | 20 kΩ (symmetrisch), 10 kΩ (asymmetrisch) |
| Maximaler Eingangspegel | Rückseite: +24 dBu, Front: +22 dBu |
| Pad-Modus | Rückseite: -12 dB, Front: -10 dB |
| Frequenzgang 20 Hz bis 20 kHz | +/-0,06 dB typisch |
| Dynamikumfang | 118 dB (A-bewertet) |
| THD+N bei 1 kHz | -113 dB (A-bewertet) |
Instrumenteneingänge
| Spezifikation | Gemessene Werte |
|---|---|
| Eingangsimpedanz | 1,1 MΩ asymmetrisch |
| Maximaler Eingangspegel | +20 dBu |
| Gain-Bereich | 55 dB |
| Pad-Modus | -10 dB |
| Frequenzgang 20 Hz bis 20 kHz | +/-0,1 dB typisch |
| Dynamikumfang | 114 dB (A-bewertet) |
| THD+N bei 1 kHz | -105 dB (A-bewertet) |
Mikrofonvorverstärker
| Spezifikation | Gemessene Werte |
|---|---|
| Eingangsimpedanz | 2,7 kΩ |
| Maximaler Eingangspegel | +22 dBu |
| Gain-Bereich | 55 dB |
| Pad-Modus | -20 dB |
| Äquivalentes Eingangsrauschen (EIN) | -129,5 dBu (A-bewertet) |
| Frequenzgang 20 Hz bis 20 kHz | +/-0,08 dB |
| Dynamikumfang | 117 dB (A-bewertet) |
| THD+N bei 1 kHz | -110 dB (A-bewertet) |
Lautsprecherausgänge
| Spezifikation | Gemessene Werte |
|---|---|
| Ausgangsimpedanz | 240 Ω symmetrisch, 120 Ω unsymmetrisch |
| Maximaler Ausgangspegel | +20 dBu |
| Frequenzgang 20 Hz bis 20 kHz | +/-0,02 dB |
| Dynamikumfang | 126 dB (A-bewertet) |
| THD+N bei 1 kHz | -114 dB (A-bewertet) |
Line-Ausgänge (DC-gekoppelt)
| Spezifikation | Gemessene Werte |
|---|---|
| Ausgangsimpedanz | 240 Ω symmetrisch, 120 Ω unsymmetrisch |
| Maximaler Ausgangspegel | +24 dBu |
| Frequenzgang 20 Hz bis 20 kHz | +/-0,04 dB typisch |
| Dynamikumfang | 120 dB (A-bewertet) |
| THD+N bei 1 kHz | -106 dB (A-bewertet) |
| DC-Spannungsamplitude | +/-8,7 V (asymmetrisch) |
Kopfhörerausgänge
| Spezifikation | Gemessene Werte |
|---|---|
| Ausgangsimpedanz | 5 Ω |
| Maximaler Ausgangspegel | +14,4 dBu |
| Dynamikumfang | 109 dB (A-bewertet) |
| Leistung bei 33 Ω bei 1 % THD | 271 mW bei -78 dB THD |
| THD+N bei 1 kHz | -103 dB (A-bewertet) |
| Unterstützte Abtastraten | 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz |
Was ist mit den USB-Ports?
USB-Ports auf der Frontplatte:
Beide Ports sind USB-2.0-Typ-A-Ports:
- Der erste, mit HUB beschriftet, fungiert als aktiver USB-Hub für externe Geräte, die Sie möglicherweise während der Arbeit
an Ihren Computer anschließen müssen:
- Externe Laufwerke zum Laden und Speichern von Sample-Bibliotheken
- Controller-Oberflächen für Ihre DAW usw.
- Der zweite, mit MIDI beschriftet, ist ein USB-Host-Port, über den Sie einen Controller anschließen können,
der nur über einen USB-Anschluss und keine 5-poligen DIN-MIDI-Ports verfügt.
Über diese Buchse können Sie diese verwenden, ohne zusätzliche Kabel zu Ihrem Computer oder einem externen USB-Hub verlegen zu müssen.
Im Gegensatz zum HUB-Anschluss bleibt dieser Port auch aktiv, wenn sich das AudioFuse 16Rig im eigenständigen Modus befindet, und ermöglicht so MIDI-Ein- und -Ausgabe ohne angeschlossenen Computer.
USB-Port auf der Rückseite:
Ein einzelner USB-2.0-Hub-Port befindet sich auf der Rückseite des Interfaces, neben dem USB-C-Port, der zum Anschluss des Interfaces an Ihren Computer verwendet wird.
Er funktioniert genauso wie der mit "HUB" beschriftete USB-Port auf der Frontplatte.
Hinweis
USB-Ports können bis zu 500 mA bei 5 V liefern und sollten in der Lage sein, die meisten Ihrer Geräte mit Strom zu versorgen, solange diese 500 mA nicht überschreiten.
Sobald Sie Ihre Hardware eingerichtet haben, besteht der nächste Schritt darin, sie bei Arturia zu registrieren.
Folgen Sie den Anweisungen, die Sie in der Box mit Ihrem Gerät finden, um sich auf der Arturia-Website anzumelden und es zu registrieren. Sie benötigen eine Seriennummer und einen Freischaltcode, die Sie unter dem Gerät finden.
Sie können auch direkt zur Startseite des AudioFuse 16Rig gehen und den Anweisungen dort folgen.
Nach der Registrierung Ihres AudioFuse 16Rig können Sie verschiedene Software-Effekte aus unserer kreativen Suite und Analog Lab Intro herunterladen.
Stellen Sie sicher, dass Sie sich auf den folgenden speziellen Artikel beziehen, um Ihr Gerät richtig zu montieren:
Stellen Sie sicher, dass Sie sich auf den folgenden speziellen Artikel beziehen, um die Firmware des Geräts zu aktualisieren:
Word Clock ist ein Taktsignal, das verwendet wird, um Geräte zu synchronisieren, und kann als Alternative zur ADAT-Synchronisation verwendet werden, abhängig von den Geräten, der Einrichtung und den Anforderungen.
Tatsächlich kann Word Clock verwendet werden, um so viele digitale Geräte in Ihrem Studio zu synchronisieren, wie Geräte einfach miteinander verkettet werden können.
AudioFuse 16Rig bietet BNC-Anschlüsse, um Word-Clock-Daten von einer externen Taktquelle zu senden oder zu empfangen.

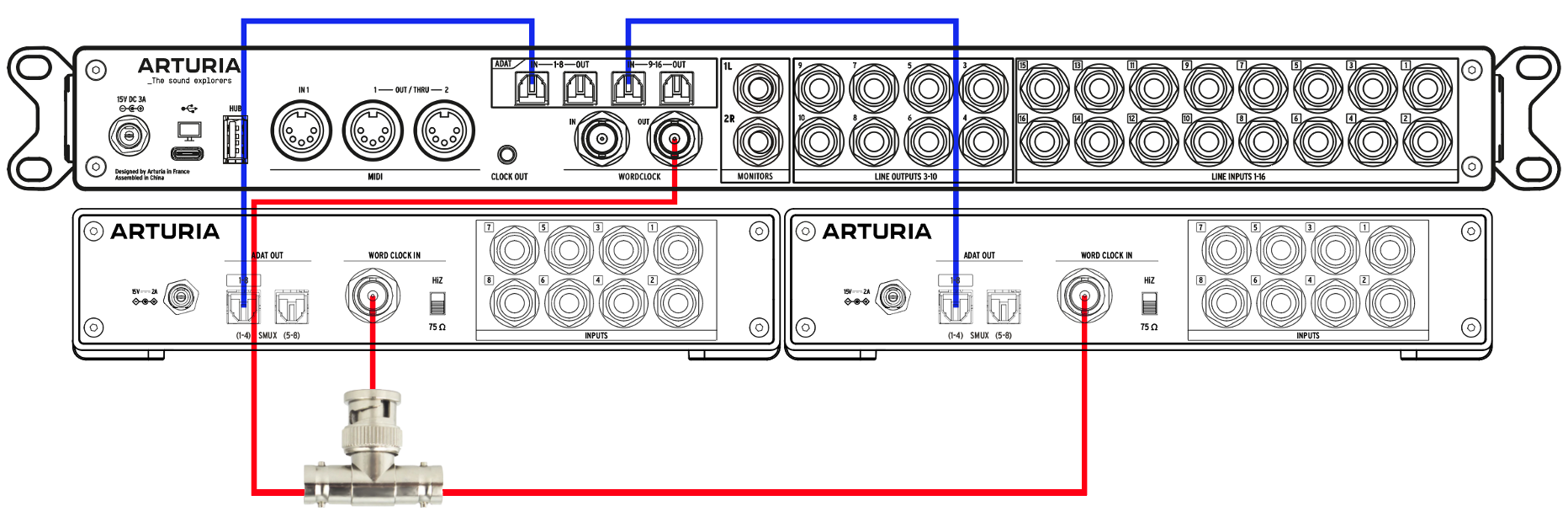

- Im folgenden Beispiel wurden zwei AudioFuse X8 IN-Einheiten von ihren ADAT 1 OUT-Ports (Bei 44,1 oder 48 kHz) mit einem AudioFuse 16Rig ADAT INs 1 & 2 verbunden, und zwar mit Hilfe von ADAT-Kabeln (Toslink optisch), um alle ihre 8 Kanäle abzurufen.
- Ein BNC-Kabel muss von der Word-Clock-Ausgabe des AudioFuse 16Rig mit der ersten Word-Clock-Eingabe des AudioFuse X8 IN verbunden werden und von dort mit der zweiten Word-Clock-Eingabe mit Hilfe eines „T“-BNC-Steckers verbunden werden, um sie miteinander zu verketten (Dazu wird ein „T“ zusammen mit zwei BNC-Kabeln benötigt).
Hier ist ein Beispiel für einen „T“-Stecker, der für solche Zwecke verwendet wird:
Natürlich muss in einer solchen Einrichtung die Hauptschnittstelle (hier AudioFuse 16Rig) auf die interne Taktquelle eingestellt werden und die anderen Schnittstellen (hier AudioFuse X8 INs) auf die externe Word-Clock-Quelle mit Hilfe der SYNC-Taste auf dem Frontpanel eingestellt werden:
Hinweis
-Stellen Sie sicher, dass Sie immer und nur 75-Ohm-BNC-Kabel und „T“-Stecker verwenden.
-Außerdem beachten Sie bitte auf der X8-Seite, dass, wenn kein BNC-Kabel mit dem WORD-CLOCK-Eingang auf dem Rückpanel verbunden ist, die SYNC-Taste nichts bewirkt – das Gerät verwendet standardmäßig die interne Synchronisation und kann nicht geändert werden.

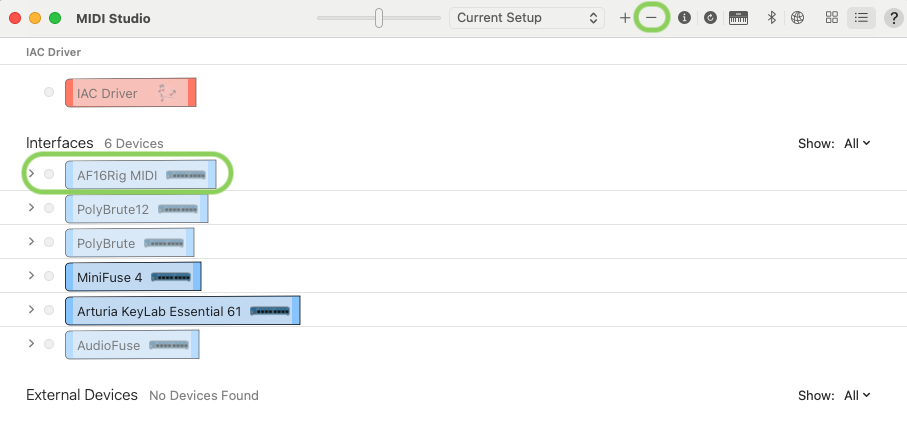

Falls Sie auf macOS Schwierigkeiten haben, die gewünschten Midi-Ports angezeigt zu bekommen, oder falls ein Signal, das an bestimmte Midi-Ports gesendet wird, nicht wie erwartet weitergeleitet wird, gehen Sie bitte wie folgt vor:
-Öffnen Sie zunächst das macOS-Menü "Audio-Midi-Einrichtung" und dann den Abschnitt "Midi-Studio".
Hier sind einige nützliche Tastenkürzel:
| Tastenkürzel | Ergebnisse |
|---|---|
| Langer Druck auf den HAUPT-Knopf | Clip-Indikatoren zurücksetzen |
| INS / OUTS / MIXER / CUE + HAUPT-Knopf | Schnelle Navigation zwischen den Unterseiten von INS / OUTS / MIXER / CUE |
| Monitor-Taste + HAUPT-Knopf | Funktion der Monitor-Taste einstellen |
| IN1 / IN2 + MONITOR-Knopf | Eingangsvorverstärkung für Eingang 1 / 2 einstellen |
| INS / OUTS + MONITOR-Knopf in einer bestimmten Eingangs-/Ausgangsansicht | Ändern der aktuellen Eingangs-/Ausgangsverstärkung |
| MIXER / CUE + MONITOR-Knopf in der Mixer-/Cue-Ansicht | Ändern der Mixer-/Cue-Hauptlautstärke |
| MIXER / CUE + MONITOR-Knopf in der Mixer-/Cue-Kanalansicht | Ändern der aktuellen Kanallautstärke |
| Doppelklick auf die Zurück-Taste | Zurück zum Hauptmenü |
