Die beiden orangefarbenen Rack-Ohren können an den Seiten des AudioFuse 16Rig angebracht werden, um das Interface entweder in einem Rack oder auf einem Schreibtisch oder Tisch zu platzieren. Die Schraubenlöcher sind so gebohrt, dass die Ohren nicht auf der falschen Seite angebracht werden können, dennoch solltest du vorsichtig sein. Achte darauf, dass auf dem linken Rack-Ohr das Arturia-Logo zu sehen ist!
Hinweis
Das Gerät wird mit speziell für diesen Zweck ausgewählten Befestigungsschrauben geliefert. Verwende keine anderen Schrauben und befolge exakt die Anweisungen in diesem FAQ-Artikel, die mit denen auf der Innenseite des Verpackungsdeckels und denen im Bedienhandbuch übereinstimmen. Du möchtest bestimmt nicht, dass dein neues Interface mit wackeligen Beinen auf dem Tisch steht, oder?
Wichtig

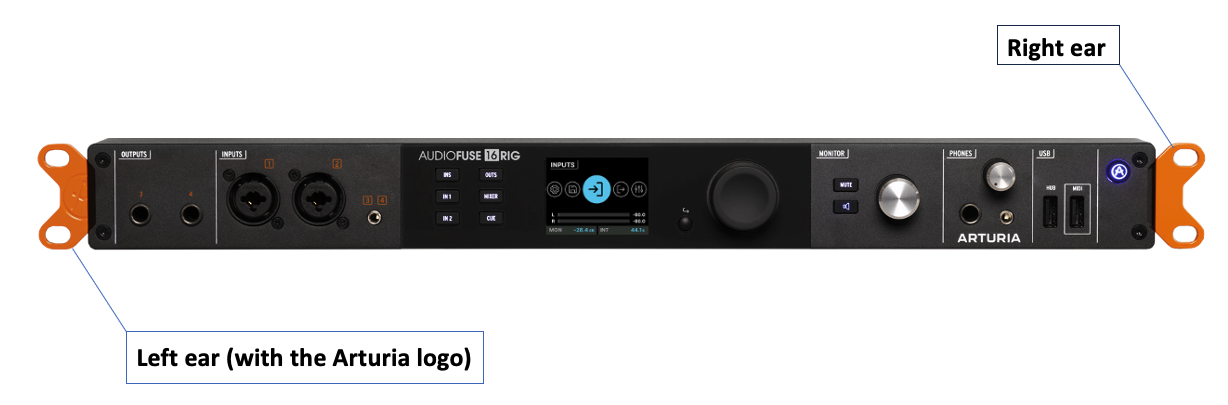

Beachte, dass der Loch-Abstand zwischen den linken und rechten Rackmount-Ohren unterschiedlich ist. Stell daher bitte sicher, dass sich das Arturia „A“-Logo auf der linken Seite des Interfaces befindet.

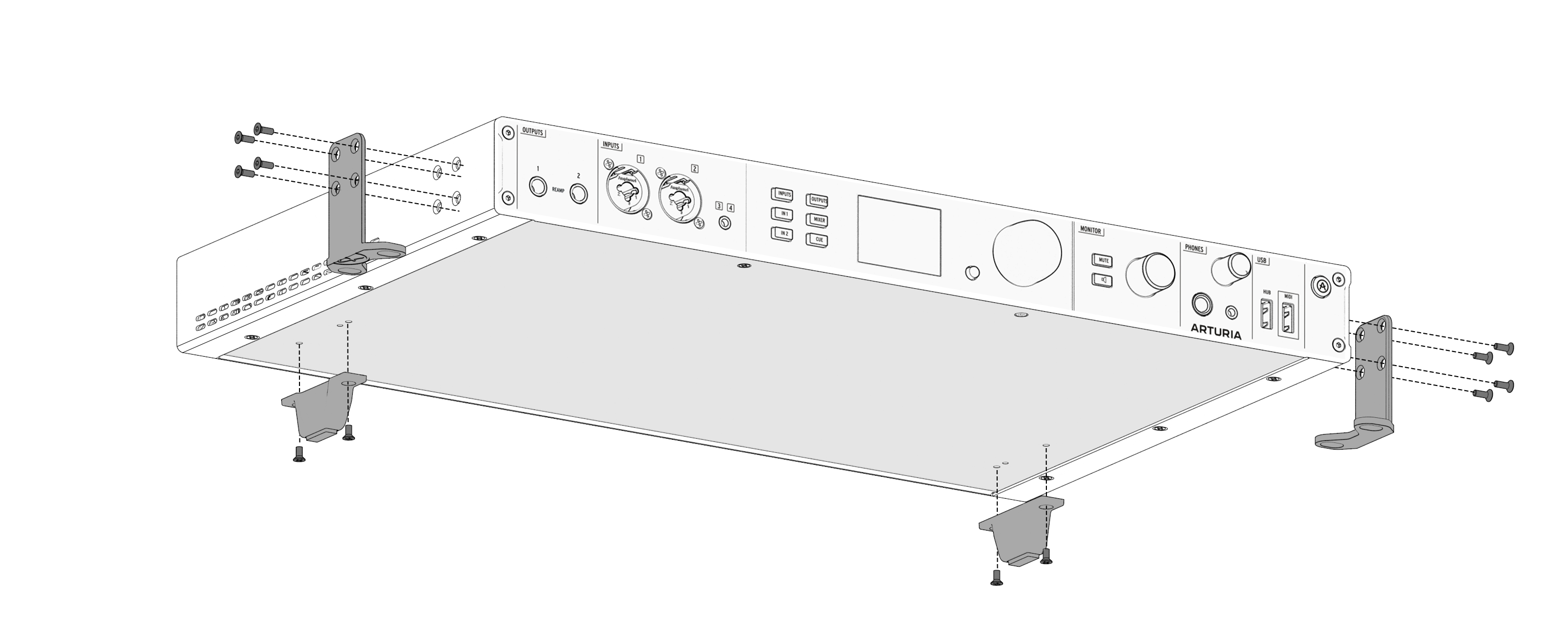

Zusätzlich zu den Rack-Ohren und Schrauben wird das AudioFuse 16Rig auch mit einem Paar rechteckiger schwarzer Kunststofffüße für die Rückseite des Geräts und einen Satz von zwei halbkreisförmigen Gummipads geliefert. Du benötigst diese für den Tischgebrauch.
- 1. Klebe die Gummipads auf die Rack-Ohren an die Stellen, die zu den „Füßen“ werden soll. Dadurch wird verhindert, dass die Füße irgendetwas zerkratzen – egal, worauf sie stehen.
- 2. Bringe die Gummipads so an, dass die gerade Kante mit der 90°-Biegung im Rack-Ohr übereinstimmt, und drücke dann den kreisförmigen Teil des Pads fest auf das Rack-Ohr in Richtung der beiden großen Schraubenlöcher. (siehe Abbildung oben oder im Kartondeckel.)
- 3. Achte darauf, die Rack-Ohren so zu montieren, dass sie beim AudioFuse 16Rig nach unten zeigen (in Richtung der Mitte), und nicht weg davon.
- 4. Die beiden hinteren Füße verfügen über winzige Führungsstifte aus Kunststoff, die dabei helfen, das alles richtig auf der Bodenplatte sitzt. Sobald du diese an den Führungslöchern auf der Unterseite des Geräts ausgerichtet hast, kannst du die Füße einfach mit den mitgelieferten Schrauben befestigen.
- 5. Wenn die Füße ordnungsgemäß installiert sind, wird das AudioFuse 16Rig an vier Stellen gestützt: den linken und rechten Rack-Ohren (unter der Vorderseite) und den linken und rechten Füßen (unter der Rückseite).
Jetzt steht dein Gerät auf der Tischplatte und ist vollkommen waagerecht und stabil, so dass du andere Geräte darauf platzieren kannst, beispielsweise einen kleinen Controller oder ein Tablet.
Hinweis
Bedenke, dass das AudioFuse 16Rig Wärme erzeugt, die aus dem Gehäuse entweichen muss. Blockiere die Lüftungsschlitze nicht, lass Platz für die Luftzirkulation und stell keine anderen Gegenstände darauf, die ebenfalls Wärme erzeugen (wie zum Beispiel einen Laptop).

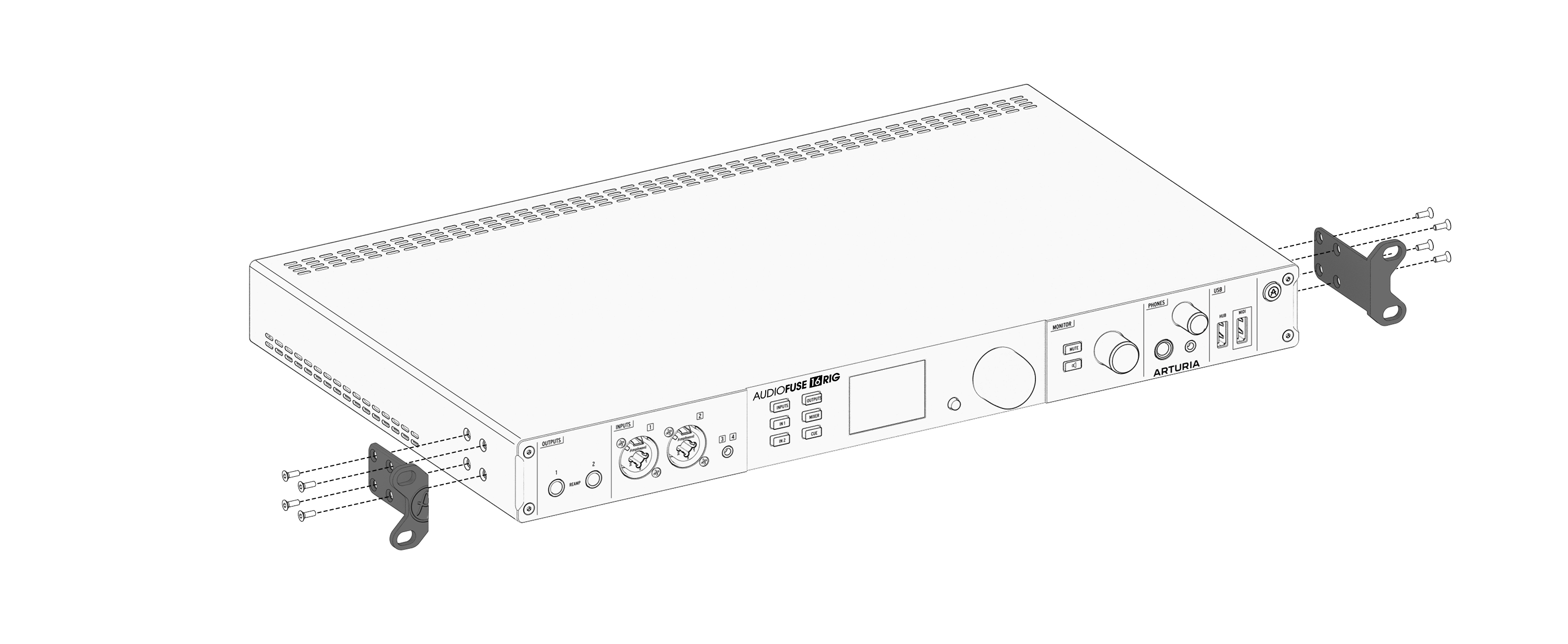

Bring die Rack-Ohren in der oben gezeigten Konfiguration an – das AudioFuse 16Rig ist dann bereit für den Einbau ins Rack. In dieser Konfiguration benötigst du weder die hinteren Füße noch die Gummipads. Lass diese also im Karton, für den Fall, dass du dein AudioFuse 16Rig doch einmal für den Tischgebrauch nutzen willst.
Hinweis
Wir empfehlen die Rackmontage des AudioFuse 16Rig mit einer unbenutzten Höheneinheit darüber oder darunter, um das Gerät während des Betriebs mit kühler Luft zu versorgen.
