| Symmetrische TRS-Linie-Ausgänge | |
| Anzahl | 2 |
| Typ | Klinkenstecker |
| Größe | 6,35 mm - 1/4" |
| THD+N @ 1 kHz | -100 dB |
| Ausgangsimpedanz | 185 Ω |
| Maximaler Ausgangspegel | 18 dBu (differenziell) |
| Dynamikbereich | 110 dB |
| Kopfhörerausgang | |
| THD+N @ 1 kHz | -96 dB |
| Kopfhörerausgangsimpedanz | 48 Ω |
| Maximaler Kopfhörerausgangspegel | 11 dBu |
| Dynamikbereich | 100 dB |
| Eingang | |
| THD+N @ 1 kHz | -80 dB |
| Eingangsimpedanz | 21 kΩ |
| Maximaler Eingangspegel 0 dBFS | +7 dBu (differenziell) |
| Minimaler Eingangspegel 0 dBFS | -42 dBu (differenziell) |
| Auflösung | |
| Eingang | 24 Bit |
| Ausgang | 24 Bit |
| Frequenz | |
| Abtastrate | 48 kHz |
| CPU | |
| Architektur | ARM 64 Bit |
| Kerne | 6 |
| Maximale CPU-Frequenz | 1,8 GHz |
| RAM | |
| Typ | DDR4 |
| Größe | 4 GB |
| Speicher | |
| Kapazität | 32 GB |
| Bluetooth | |
| Codec | SBC, AAC |
| WiFi | |
| Frequenz | 2,4 / 5 GHz |
| Host | 802.11b |
| Client | 802.11a/b/g/n |
| USB A | |
| Standard | USB 2.0 |
| Leistung | 5 V 1,5 A 7,5 W |
| Funktion | Host |
| USB C | |
| Standard | USB 2.0 |
| Leistung | 0 W, nur Daten |
| Funktion | Gerät |
| Symmetrische TRS-Linie-Ausgänge | |
| Anzahl | 2 |
| Typ | Klinkenstecker |
| Größe | 6,35 mm - 1/4" |
| THD+N @ 1 kHz | -93 dB |
| Ausgangsimpedanz | 204 Ω |
| Maximaler Ausgangspegel | 18 dBu (differenziell) |
| Dynamikbereich | 104 dB |
| Kopfhörerausgang | |
| THD+N @ 1 kHz | -93 dB |
| Kopfhörerausgangsimpedanz | 51 Ω |
| Maximaler Kopfhörerausgangspegel | 10 dBu |
| Dynamikbereich | 99 dB |
| Eingänge | |
| THD+N @ 1 kHz | -80 dB |
| Eingangsimpedanz | 20 kΩ |
| Maximaler Eingangspegel 0 dBFS | +7 dBu (differenziell) |
| Minimaler Eingangspegel 0 dBFS | -42 dBu (differenziell) |
| Auflösung | |
| Eingang | 24 Bit |
| Ausgang | 24 Bit |
| Frequenz | |
| Abtastrate | 48 kHz |
| CPU | |
| Architektur | ARM 64 Bit |
| Kerne | 6 |
| Maximale CPU-Frequenz | 1,8 GHz |
| RAM | |
| Typ | DDR4 |
| Größe | 4 GB |
| Speicher | |
| Kapazität | 32 GB |
| Bluetooth | |
| Codec | SBC, AAC |
| WiFi | |
| Frequenz | 2,4 / 5 GHz |
| Host | 802.11b |
| Client | 802.11a/b/g/n |
| USB A | |
| Standard | USB 2.0 |
| Leistung | 5 V 1,5 A 7,5 W |
| Funktion | Host |
| USB C | |
| Standard | USB 2.0 |
| Leistung | 0 W, nur Daten |
| Funktion | Gerät |
| Symmetrische TRS-Linie-Ausgänge | |
| Anzahl | 2 |
| Typ | Klinkenstecker |
| Größe | 6,35 mm - 1/4" |
| THD+N @ 1 kHz | -102 dB |
| Ausgangsimpedanz | 204 Ω |
| Maximaler Ausgangspegel | 18 dBu (differenziell) |
| Dynamikbereich | 110 dB |
| Kopfhörerausgang | |
| THD+N @ 1 kHz | -92 dB |
| Kopfhörerausgangsimpedanz | 51 Ω |
| Maximaler Kopfhörerausgangspegel | 10 dBu |
| Dynamikbereich | 110 dB |
| Eingänge | |
| THD+N @ 1 kHz | -80 dB |
| Eingangsimpedanz | 20 kΩ |
| Maximaler Eingangspegel 0 dBFS | +7 dBu (differenziell) |
| Minimaler Eingangspegel 0 dBFS | -42 dBu (differenziell) |
| Auflösung | |
| Eingang | 24 Bit |
| Ausgang | 24 Bit |
| Frequenz | |
| Abtastrate | 48 kHz |
| CPU | |
| Architektur | ARM 64 Bit |
| Kerne | 8 |
| Maximale CPU-Frequenz | 2,4 GHz |
| RAM | |
| Typ | DDR4 |
| Größe | 4 GB |
| Speicher | |
| Kapazität | 32 GB |
| Bluetooth | |
| Codec | SBC, AAC |
| WiFi | |
| Frequenz | 2,4 / 5 GHz |
| Host | 802.11b |
| Client | 802.11a/b/g/n |
| USB A | |
| Standard | USB 2.0 |
| Leistung | 5 V 1,5 A 7,5 W |
| Funktion | Host |
| USB C | |
| Standard | USB 2.0 |
| Leistung | 0 W, nur Daten |
| Funktion | Gerät |
Hinweise
→ Aus Sicherheitsgründen wird Midi CC7 Master Volume nicht unterstützt.
→ Die folgenden Midi-CC-Nachrichten werden nur berücksichtigt, wenn ein Midi-Controller angeschlossen ist, entweder am "USB Host"-Anschluss des AstroLab oder am "Midi Din"-Anschluss.
Modulationsrad und Pedale:
| Parameter | CC | Senden | Empfangen |
|---|---|---|---|
| Modulationsrad | 1 | Immer | Immer |
| Expression | 11 | Immer | Immer |
| Aux 1 | 12 | Immer | N/A |
| Aux 2 | 13 | Immer | N/A |
| Sustain | 64 | Immer | Immer |
Encoder:
| Parameter | CC | Senden | Empfangen |
|---|---|---|---|
| Helligkeit | 74 | Nicht verknüpft | Immer |
| Zeit | 76 | Nicht verknüpft | Immer |
| Klangfarbe | 71 | Nicht verknüpft | Immer |
| Bewegung | 77 | Nicht verknüpft | Immer |
| FX A | 93 | Nicht verknüpft | Immer |
| FX B | 18 | Nicht verknüpft | Immer |
| Delay | 19 | Nicht verknüpft | Immer |
| Hall | 16 | Nicht verknüpft | Immer |
Bitte beachten Sie, dass alle diese Steuerungen nur Nachrichten senden, wenn keine "Verknüpfung" zwischen dem AstroLab und Analog Lab hergestellt wird.
Analog Lab Parameter:
Das Senden der folgenden CC-Nachrichten an AstroLab ermöglicht die Steuerung der folgenden Parameter:
| Parameter | CC | Senden | Empfangen |
|---|---|---|---|
| Vorheriges Preset | 102 | N/A | Immer |
| Nächstes Preset | 103 | N/A | Immer |
| Rotary Fast Ein/Aus | 111 | N/A | Immer |
| FX A Ein/Aus | 112 | N/A | Immer |
| FX B Ein/Aus | 113 | N/A | Immer |
| Delay Ein/Aus | 114 | N/A | Immer |
| Hall Ein/Aus | 115 | N/A | Immer |
| Fader 1 | 73 | N/A | Immer |
| Fader 2 | 75 | N/A | Immer |
| Fader 3 | 79 | N/A | Immer |
| Fader 4 | 72 | N/A | Immer |
| Fader 5 | 80 | N/A | Immer |
| Fader 6 | 81 | N/A | Immer |
| Fader 7 | 82 | N/A | Immer |
| Fader 8 | 83 | N/A | Immer |
| Fader 9 | 85 | N/A | Immer |
Bitte beachten Sie, dass AstroLab auf Fader-CC-Nachrichten reagiert, genau wie die in Analog Lab sichtbaren.

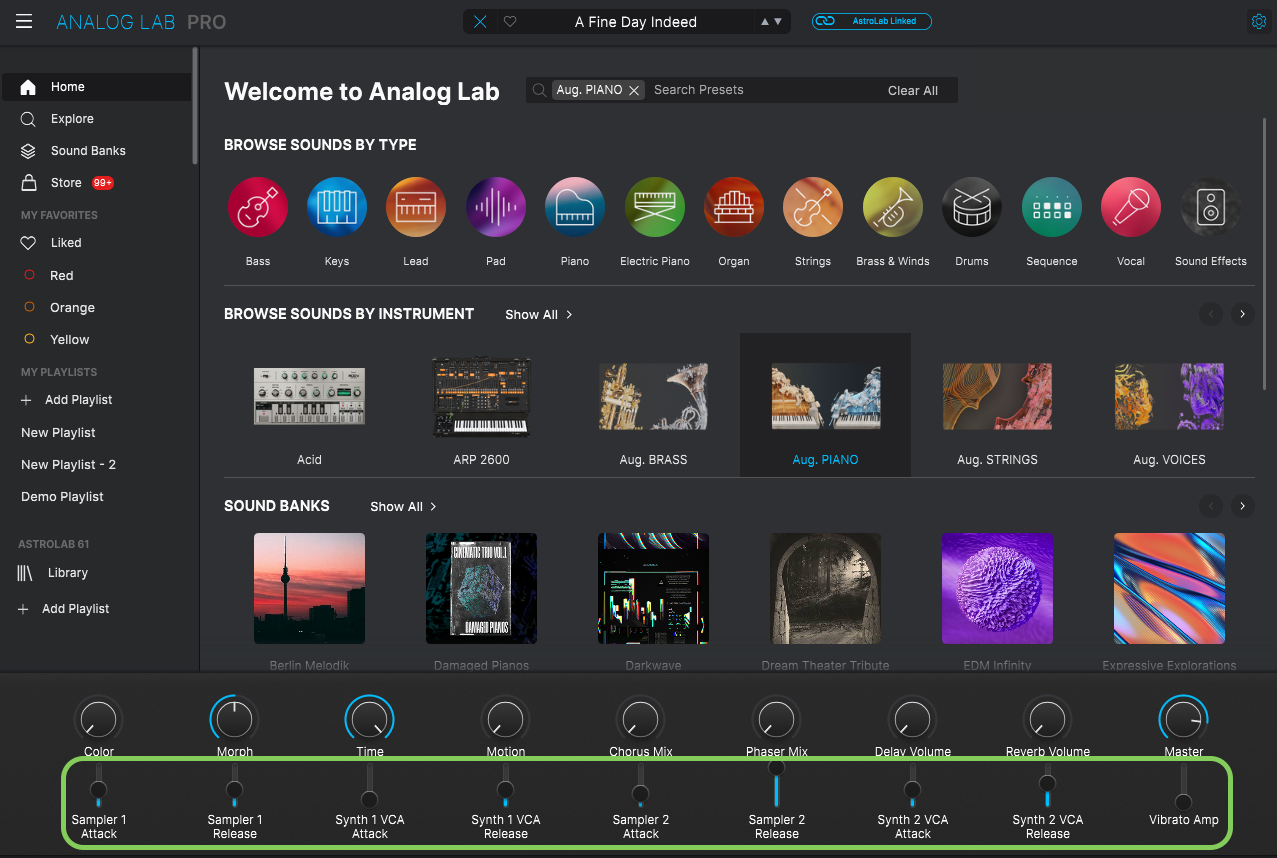

Wenn AstroLab mit Analog Lab verknüpft ist, werden solche CC-Nachrichten die Analog Lab Fader steuern:
Erweiterte Parameter:
Sie können auch einige andere spezifische Parameter mit den folgenden Nachrichten steuern:
| Parameter | CC | Senden | Empfangen |
|---|---|---|---|
| Vorheriger Song | 104 | N/A | Immer |
| Nächster Song | 105 | N/A | Immer |
| Arp Ein/Aus | 106 | N/A | Immer |
| Arp Hold | 107 | N/A | Immer |
| Aufnahme starten | 108 | N/A | Immer |
| Play/Stop | 109 | N/A | Immer |
| Tap Tempo | 110 | N/A | Immer |
Das AstroLab kann Program Changes über den MIDI-Din-Eingang oder den USB-C-Anschluss empfangen.
Diese funktionieren auf dieselbe Weise wie bei Analog Lab. Detaillierte Anweisungen finden Sie hier:
Program Changes in V Collection 5 und höher
Zusammengefasst empfängt das AstroLab Program Changes nur in Playlists und wie folgt:
- Bank MSB von 0 bis 127 = Playlist-Nummer von 1 bis 128.
- Bank LSB von 0 bis 127 = Song-Nummer von 1 bis 128 (Songs sind in Playlists enthalten)
- Programmnummer von 0 bis 127 = Preset-Nummer von 1 bis 128 (Presets sind in Songs enthalten)
Diese Nachrichten werden vom AstroLab auf dem sekundären MIDI-Kanal empfangen, der im folgenden Menü konfiguriert werden kann:
"Einstellungen" > "MIDI In/Out"-Menü (von 1 bis 16 oder ALLE Kanäle)
Hinweise
- Die Hierarchie des Program Changes ist im AstroLab wie folgt strukturiert:
Playlist (MSB) > Song (LSB) > Preset (Programmnummer)
- MSB/LSB/PN-Werte von 0 entsprechen dem Wert 1 für AstroLab (z.B. das Senden eines MSB-Werts von 0 wählt die erste Playlist aus)
Seit Update 1.5.0 kann das AstroLab Program Change-Nachrichten an externe MIDI-Geräte senden.
- Um Program Changes vom AstroLab zu senden, gehen Sie wie folgt vor:
1/Wählen Sie ein beliebiges Preset
2/Drücken Sie "Shift" + "Split" (MIDI)
3/Wählen Sie einen Part
4/Wählen Sie den gewünschten MIDI-Kanal mit der Option "Ausgangskanal", an den der Program Change gesendet werden soll.
5/Gehen Sie zum Menü "Bank"/"Unterbank"/"Nummer", um die Werte für Bank MSB/LSB & Programmnummer zu ändern.
6/Drücken Sie die "Zurück"-Taste, bis Sie den Preset-Namen und das Bild erreichen.
7/Speichern Sie die am Preset vorgenommenen Änderungen, indem Sie "Shift" + "Hauptrad" drücken.
Von dort aus werden beim nächsten Auswählen des Presets Program Changes gleichzeitig an den MIDI-Din-Ausgang und den USB-C-Anschluss gesendet.
Hinweis
Wenn das Preset 2 Parts enthält und für jeden Part ein Program Change festgelegt wurde (Werte ungleich AUS), dann werden 2 Program Changes gleichzeitig gesendet.
